Thermische de Cameramodule van de MUNTSTUKreeks met de Ongekoelde Infrarode Detector 400x300/17μm van LWIR
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | COIN417/R |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Technologie | infrarood | Materiaal | Vanadiumoxide |
|---|---|---|---|
| Oplossing | 400x300/17μm | NETD | <40mK |
| Spectraal bereik | 8~14μm | Temperatuurnauwkeurigheid | ±3°C of ±3% |
| Markeren | LWIR-thermische camera-module,400x300 thermische camera module,17 μm thermische camera-module |
||
Productomschrijving

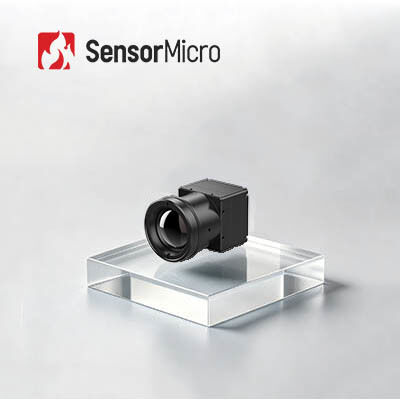

COIN417/R Thermal Imaging Module
COIN-serie thermische camera-module met LWIR-ongekoelde infrarooddetector 400x300 / 17μm
Productbeschrijving
COIN417/R is een van de door SensorMicro ontwikkelde ongekoelde infraroodmodules uit de COIN-serie.hoogwaardig signaalverwerkingscircuit en beeldverwerkingsalgoritme.
De COIN417/R-infraroodmodule heeft een scherpe en scherpe thermische beeldpresentatie, compacte afmetingen en lage kosten.Het heeft ook een optionele thermografische functie met een meetbereik van -20 °C tot 550 °C voor industriële temperatuurmetingen.
Het lichtgewicht en de flexibiliteit van de camera met verschillende industriestandaardinterfaces maken het voordelig voor OEM-klanten voor secundaire ontwikkeling en integratie in allerlei soorten infraroodthermische camera's.
Hoofdkenmerken
- Mini Size: 25.4x25.4x14.1mm
- Lichtgewicht
- NETD < 40mk
- Hoogwaardig beeld
- laag stroomverbruik
- Snelle ontwikkeling en integratie
Productspecificaties
| Model | COIN417/R |
| IR-detectorprestaties | |
| Resolutie | 400x300 |
| Pixel Pitch | 17 μm |
| Spectrumbereik | 8 tot en met 14 μm |
| NETD | < 40 miljoen ton |
| Beeldverwerking | |
| Framerate | 25Hz/30Hz/50Hz/60Hz |
| Starttijd | ≤ 10 s |
| Analoog video | PAL/NTSC |
| Digitale video | RAW/YUV/BT656 |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | 1~8x continue zoom, stapgrootte 1/8 |
| Afbeeldingsweergave | Zwart heet/wit heet/pseudo-kleur |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE/DNR |
| Elektrische specificatie | |
| Standaard externe interface | 30pin_HRS |
| Communicatiemodus | RS232-TTL, 115200bps |
| Voedingsspanning | 3.5 tot en met 5,5 V |
| Typisch energieverbruik | < 1,1 W |
| Temperatuurmeting | |
| Werktemperatuurbereik | -10°C tot 50°C |
| Temperatuurmetingsbereik | -20°C tot 150°C, 100°C tot 550°C |
| Temperatuurnauwkeurigheid | ±3°C of ±3% (Neem de maximale waarde) |
| SDK | Ondersteuning van ARM/Windows/Linux SDK, Full Screen Thermography |
| Fysieke kenmerken | |
| Afmeting (mm) | 25.4x25.4x14.1 (met sluiter) |
| Gewicht | 13 g±0,5 g (zonder lens) |
| Aanpassing aan het milieu | |
| Operatietemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -45 °C ~ +85 °C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | Willekeurige trillingen 5,35 grams, 3 Assen |
| Schok | Halve sinusgolf, 40 g / 11 ms, 3 As 6 Richting |
| Optica | |
| Optioneel glas | Vaste scherpstelling Athermal: 9,7 mm/15 mm/19 mm |
Industriële toepassingen
De COIN417/R thermische beeldvorming module wordt veel gebruikt in thermografie, beveiliging en bewaking, buiten, brandweer en redding, AIoT, intelligente hardware, UAV-payloads, ADAS enz.
Onze productlijn
Vaak gestelde vragen
1Wat is een infrarood detector / thermische beeldsensor?
Infraroodgolven zijn niet met het menselijk oog te zien. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2Wat is WLP?
WLP verwijst naar wafer level packaging. Het is het proces van het voltooien van een hoge vacuümverpakking rechtstreeks op de hele MEMS wafer, vervolgens schrijven en snijden om een enkele infrarood sensor te maken.Samen met metalen verpakkingenDe drie belangrijkste verpakkingsvormen van niet-gekoelde infrarooddetectoren.
3Wat is het voordeel van WLP?
WLP IR-detectoren zijn speciaal ontworpen om te voldoen aan de miniaturisatie- en lage kostenvereiste bij de toepassing van infraroodtechnologie op de consumentenelektronicamarkt.met een capaciteit voor volumefabricage, biedt nu een verscheidenheid aan WLP-infraroodmoduloplossingen aan om meer nieuwe toepassingen van opkomende markten te stimuleren.
