400x300 17μm Compacte Ongekoelde Thermische de Camerakern van de MUNTSTUKreeks
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | COIN417/R |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 400x300/17μm | Temperatuur | -20℃~+150℃ (aanpasbaar) |
|---|---|---|---|
| NETD | <40 mK | Spectraal bereik | 8~14μm |
| Maat | 25,4x25,4x14,1 (met sluiter) | Gewicht | 13g ± 0,5 g (zonder lens) |
| Markeren | 400x300 compacte Thermische Camera,Compacte Thermische Ongekoelde Camerakern |
||
Productomschrijving

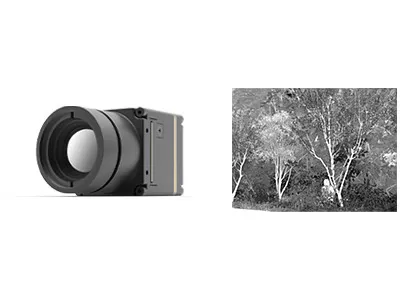

Compact ontwerp 400x300 / 17μm COIN-serie Ongekoelde LWIR thermische beeldcameramodule
Productbeschrijving
COIN417/R onkoelde infraroodmodule maakt gebruik van de volledig geoptimaliseerde SWaP-C wafer level package (WLP) infrarood beelddetector met een resolutie van 400x300 en een pixelgrootte van 17 μm.Het heeft ook een optionele thermografische functie met een meetbereik van -20 °C tot 550 °C voor industriële temperatuurmetingen.
Dankzij de verpakkingstechnologie op waferniveau heeft de WLP-infrarooddetector een eenvoudiger productieproces en een gemakkelijker te integreren, wat meer geschikt is voor een grote hoeveelheid en lage productiekosten.
De COIN417/R-infraroodmodule heeft een scherpe en scherpe thermische beeldpresentatie, compacte afmetingen en lage kosten.Het lichtgewicht en de flexibiliteit van het apparaat met verschillende industriestandaardinterfaces maken het populair in infraroodtoepassingen zoals Security & Surveillance, UAV's, Advanced Driver Assistant System, brandbestrijding, AIoT enz.
Hoofdkenmerken
- Compacte, flexibele structuur
- laag energieverbruik
- Eenvoudige integratie in eindproducten
- Verkorten van de secundaire ontwikkelingscyclus
Productspecificaties
| Model | COIN417/R |
| IR-detectorprestaties | |
| Resolutie | 400x300 |
| Pixel Pitch | 17 μm |
| Spectrumbereik | 8 tot en met 14 μm |
| NETD | < 40 miljoen ton |
| Beeldverwerking | |
| Framerate | 25Hz/30Hz/50Hz/60Hz |
| Starttijd | ≤ 10 s |
| Analoog video | PAL/NTSC |
| Digitale video | RAW/YUV/BT656 |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | 1~8x continue zoom, stapgrootte 1/8 |
| Afbeeldingsweergave | Zwart heet/wit heet/pseudo-kleur |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE/DNR |
| Elektrische specificatie | |
| Standaard externe interface | 30pin_HRS |
| Communicatiemodus | RS232-TTL, 115200bps |
| Voedingsspanning | 3.5 tot en met 5,5 V |
| Typisch energieverbruik | < 1,1 W |
| Temperatuurmeting | |
| Werktemperatuurbereik | -10°C tot 50°C |
| Temperatuurmetingsbereik | -20°C tot 150°C, 100°C tot 550°C |
| Temperatuurnauwkeurigheid | ±3°C of ±3% (Neem de maximale waarde) |
| SDK | Ondersteuning van ARM/Windows/Linux SDK, Full Screen Thermography |
| Fysieke kenmerken | |
| Afmeting (mm) | 25.4x25.4x14.1 (met sluiter) |
| Gewicht | 13 g±0,5 g (zonder lens) |
| Aanpassing aan het milieu | |
| Operatietemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -45 °C ~ +85 °C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | Willekeurige trillingen 5,35 grams, 3 Assen |
| Schok | Halve sinusgolf, 40 g / 11 ms, 3 As 6 Richting |
| Optica | |
| Optioneel glas | Vaste scherpstelling Athermal: 9.7mm/15mm/19mm |
Industriële toepassingen
De COIN417/R IR-cameramodule wordt veel gebruikt in thermografie, beveiliging en bewaking, buiten, brandweer en redding, AIoT, intelligente hardware, UAV-payloads, ADAS enz.
Een gestandaardiseerde dienst
Volledige documentatie: producthandleidingen, installatiehandleidingen en selectiereferenties.
Ontwikkelings- en testassistentie: Geïntegreerde proefproeven, prestatiebeoordeling en verificatie van parameters zijn eenvoudig gemaakt.
Advanced Developer Toolkit: SDK's, API's, algoritmen en debugging tools voor diepe integratie.
Technische ondersteuning op afstand: 24/7 ondersteuning, snelle reactie en tijdige oplossing van kritieke problemen.
Garantie: Originele onderdelen en strikte naleving van het proces om optimale prestaties te herstellen.
Vaak gestelde vragen
1Wat is infrarood thermische beeldvorming?
Infrarood thermische beeldvorming is een soort methode die gebruikmaakt van infraroodstraling en thermische energie om informatie over objecten te verzamelen.Het omzet onzichtbare infraroodstraling in zichtbaar infrarood thermisch beeld met temperatuurverdeling van het doeloppervlakVerschillende objecten en zelfs verschillende delen van hetzelfde object hebben verschillende stralingscapaciteit en infraroodreflectie sterkte.
2Voor wat kan infrarood beeldvorming worden gebruikt?
- Nachtzicht.
- Zoek en redding
- Niet-destructieve test
-Epidemiepreventie
- Thermografie.
- Beveiliging en toezicht
- Brandbestrijding.
- Wat is er?
3Wat is een thermische beeldvorming module?
Een thermische beeldvorming module bestaat meestal uit een infrarood detector, infrarood lens en hardware elektronica met software en algoritme ingebed.
