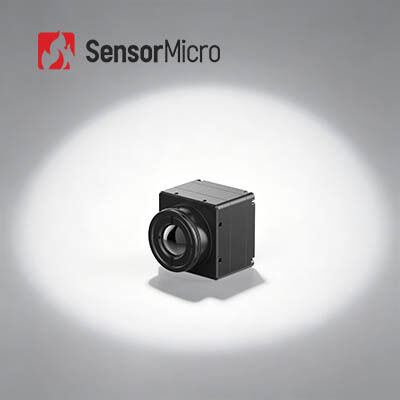

Niet-gekoelde LWIR-warmtebeeldmodule 384x288/17μm met thermografie en ≤30mK NETD voor industriële toepassingen

  • Uncooled LWIR Thermal Imaging Module 384x288/17μm with Thermography and ≤30mK NETD for Industrial Applications
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer COIN417RG3
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 384x288 / 17μm NETD ≤30mK
Spectraal bereik 8~14μm Digitale framesnelheid 25/30/50Hz
Typisch stroomverbruik 0.65W Voedingsspanning 4.5~5.5V
Markeren

De Module van de de Thermische Weergavesensor van LWIR

,

De ongekoelde Module van de Thermische Weergavesensor

,

30mK de Module van de thermische Weergavesensor
Laat een bericht achter
Productomschrijving
Onverkoelde LWIR-thermische beeldvormingsmodule 384x288/17μm met thermografie
Productoverzicht

COIN417RG3 is een van de COIN-R-serie ongekoelde thermische IR-cameramodules ontwikkeld door SensorMicro.professionele signaalverwerkingscircuits en beeldverwerkingsalgoritmen.

Deze ongekoelde infrarood thermische beeldvorming module wordt toegepast op het gebied van industriële thermische beeldvorming en temperatuurmeting.Het temperatuurbereik kan worden aangepast aan specifieke industriële thermografische vereistenDe hoge precisie, de stabiliteit en de meerdere standaardinterfaces van het systeem voldoen aan de verschillende integratiebehoeften.

De COIN417RG3-infraroodcameramodule kan op grote schaal worden gebruikt in infrarood thermische beeldvormingstoepassingen.korte secundaire ontwikkelingscyclus en betaalbare prijzen maken het een ideale keuze voor OEM-klanten.

Hoofdkenmerken
  • Uitgebreide kenmerken, kosteneffectief
    • Ontwikkeld op basis van kosteneffectieve niet-gekoelde IR-detectoren
    • Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren
    • Hoge temperatuurmetingsnauwkeurigheid tot ±2°C of ±2%, ondersteunt temperatuurbereiken van -20°C tot 150°C en 100°C tot 550°C, aanpasbaar voor uitgebreide bereikken
  • Flexibele uitbreiding, snelle integratie
    • Meerdere optische lensopties beschikbaar om aan verschillende toepassingsbehoeften te voldoen
    • Ondersteunt meerdere uitvoermodus, waaronder USB2.0/DVP/LVDS/BT.656
    • Uitvoer RAW/YUV-beeldgegevens, met seriepoortbesturing
Productspecificaties
Model COIN417RG3
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 384*288
Pixelgrootte 17 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 30mK
Beeldverwerking
Digitale beeldsnelheid 25/30/50Hz
Starttijd 6s
Analoog video PAL/NTSC
Digitale video RAW/YUV422
Afbeeldingsalgoritme Correctie voor niet-eenvormigheid (NUC)
3D geluidsreductie (3DNR)
2D-geluidsonderdrukking (DNS)
Dynamische bereikcompressie (DRC)
Kanteverbetering (EE)
Afbeeldingsweergave 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
ICC-software Controlemodule en videodisplay
Elektrische apparatuur
Standaard externe interface 50Pin: DF40C-50DP-0.4V ((51), (HRS, Man)
Uitbreidingsbord USB3.0/USB2.0/VPC/USB2.0&VPC
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/DVP16/USB2.0/BT.656/LVDS
Voedingsspanning 4.5 tot en met 5,5 V
Typisch energieverbruik 0.65W
Temperatuurmeting
Werktemperatuur -10°C~+50°C
Temperatuurmetingsbereik -20°C~+150°C, 100°C~+550°C
Temperatuurmetingsnauwkeurigheid Meer dan ±2 °C / ±2%
Deeltemperatuurmeting De maximale, minimale en gemiddelde waarde van de ondersteunende uitstoot van de temperatuurmetingsgebieden
SDK Android/Windows/Linux; Bereiken van video-stroomanalyse en omzetting van grijs naar temperatuur
Mechanische apparatuur
Grootte van de holle kern ((mm) 25.4 maal 25.4 maal 16.5
Naakt kerngewicht ((g) 16.6±1
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie Willekeurige trillingen, 5,35 gram, 3-as.
Gevolgen Halve sinusgolf, 40 g/11 ms, inslagrichting 3 As, 6 richting
Certificering RoHS2.0/REACH
Optische lens
Optische lens Vaste scherpstelling Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Beschermingsniveau IP67 ((Voorlens)
Industriële toepassingen

De COIN417RG3 thermische camera module wordt veel gebruikt in Electric Power Inspection, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Firefighting & Rescue, Law Enforcement & Rescue,ADAS enz..

Uw betrouwbare partner op het gebied van infraroodsensoren
Grondige technische deskundigheid
Met vele jaren ervaring in onderzoek, ontwikkeling en toepassing van infrarood sensor technologie, hebben we sterke mogelijkheden opgebouwd in chip design, wafer fabricage,verpakking en testenOnze solide basis stelt ons in staat om continu innovatieve en betrouwbare producten te leveren die voldoen aan de veranderende marktvragen.
Gefocust op innovatie en praktische toepassing in infraroodsensoren
We zijn toegewijd aan technologische doorbraken in thermische beeldvorming, door voortdurend de grenzen te verleggen in NETD, SWaP en werktemperatuur.Onze producten zijn consequent toonaangevend in toepassingen op het gebied van beveiliging, industriële bewaking, intelligente systemen, en meer.
Diversificeerde productportefeuille
Ondersteund door onafhankelijke O&O en meerdere technische trajecten,We bieden een uitgebreid assortiment infrarood detectiecomponenten, zowel gekoeld als niet gekoeld, die op maat gemaakte oplossingen bieden voor een breed scala aan industrieën..
Strenge validatie van betrouwbaarheid zorgt voor kwaliteitsborging
Ondersteund door een robuust kwaliteitsmanagementsysteem, ondergaan onze producten meerdere testprocedures tijdens de productie om langdurige stabiliteit en betrouwbaarheid te garanderen.
Professionele technische ondersteuning en gezamenlijke ontwikkeling
Ons engineeringteam werkt nauw samen met de R&D- en productteams van klanten om de systeemintegratie te versnellen, de efficiëntie te verbeteren en de time-to-market te verkorten.
Vaak gestelde vragen
1Wat is NETD?

NETD verwijst naar "Noise Equivalent Temperature Difference".Het is een maatstaf voor hoe goed een thermische beeldvorming detector in staat is om te onderscheiden tussen zeer kleine verschillen in thermische straling in het beeldDe NETD wordt meestal uitgedrukt in milli-Kelvin (mK).

2Wat is SWaP3?

SWaP3 verwijst naar grootte, gewicht, vermogen, prestaties en prijs.

3Wat is DRI?

DRI verwijst meestal naar de detectie-, herkennings- en identificatieafstand van een thermisch beeldsysteem.

Markeringen:

Infrarode Thermische Cameramodule 256x192

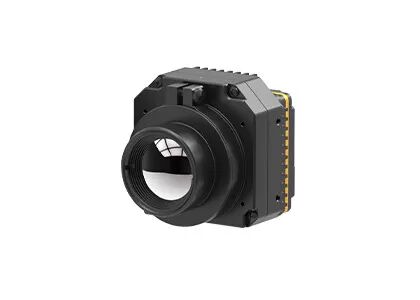

400x300 infrarode Thermische Cameramodule
