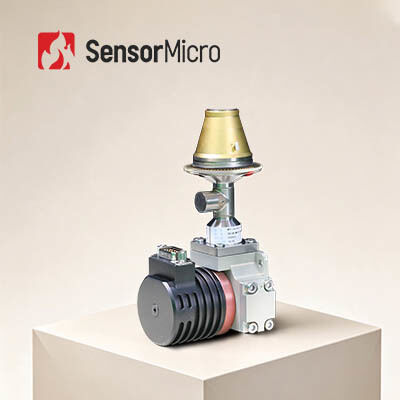

1280x1024 12µm 18mK Gekoelde Infrarood Detector Geïntegreerde Dewar Koeler Assemblage MWIR Detector
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C1212M |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024/12μm | NETD | 18mK(F2/F4) |
|---|---|---|---|
| Spectraal bereik | 3,7 ~ 4,8 μm MW | Max. Framesnelheid | 100 Hz |
| Markeren | De HgCdTe Gekoelde Detectors van IRL,1280x1024 de gekoelde Detectors van IRL,De GST Gekoelde Detectors van IRL |
||
Productomschrijving
Productoverzicht
HgCdTe gekoelde MWIR 1280×1024 12 μm infrarood detector geïntegreerde Dewar koeler assemblage
De C1212M geïntegreerde Dewar Cooler Assembly levert hoge resolutie, lange afstand detectie prestaties in een compacte, lage-power pakket.het biedt uitzonderlijke gevoeligheid voor de meest veeleisende thermische beeldvormingstoepassingen.
Met een afmeting van 149 × 58,5 × 71 mm en een gewicht van minder dan 600 g, is de C1212M ontworpen voor veeleisende inzet scenario's.De compacte afmetingen en het lage stroomverbruik maken het een ideale keuze voor handheld thermische beeldvormers, nuttige ladingen en andere systemen die superieure prestaties en hoge resolutie vereisen in een lage SWaP-oplossing (grootte, gewicht en vermogen).
Hoofdkenmerken
Megapixel resolutie, gevoelige detectie
- 1280 × 1024 megapixel resolutie voor een breed gezichtsveld
- Mainstream-pixelgrootte met een hoge ruimtelijke resolutie en een lang detectiebereik
Scherpe beeldkwaliteit
- Uitstekende beelduniformiteit met ≥ 99,5% effectief pixelpercentage
- Hoge gevoeligheid voor nauwkeurige doelwitdetectie
Veelzijdigheid, betrouwbare leverancier
- Aanpasbaar F-nummer
- Consistente kwaliteit in de massaproductie
Productspecificaties
| Model | C1212M | |
| Gevoelig materiaal | MCT | |
| Resolutie | 1280 × 1024 | |
| Pixelgrootte | 12 μm | |
| Spectrumrespons | 3.7 μm ± 0,2 μm | |
| Werkwijze | Snapshot; ITR/IWR-integratiemodi; Windows-modus; antiblooming | |
| Laadcapaciteit | 6.75 Me− / 4.8 Me− (ITR); 5.25 Me− / 3.3 Me− (IWR) | |
| Dynamisch bereik | ITR-modus ≥ 80 dB; IWR-modus ≥ 76 dB | |
| Uitgangskanaal | 4 of 8 kanalen; maximaal 20 MHz per uitgang | |
| Max. Frame Rate | 100 Hz | |
| Typische NETD | 18 mK (F2/F4) | |
| Effectieve pixel snelheid | ≥ 99,5% | |
| Niet-eenvormigheid van de reactie | ≤ 8% | |
| Configureerbare cryocooler | RS058F | LS734 |
| Type cryocooler | Rotary Stirling cryocooler | Lineaire Stirling cryocooler |
| Steady Power Consumption (23°C) | ≤ 7 W | ≤ 10 W |
| Max. stroomverbruik (71°C) | ≤ 17 W | ≤ 45 W |
| Stroomvoorziening | 24 V gelijkstroom | 24 V gelijkstroom |
| Koelingstijd (23°C) | ≤ 6 min | ≤ 4 min |
| Maximale grootte (mm) | 149 × 58,5 × 71 | Compressor Φ46 × 122; Dewar Φ55 × 119 |
| Gewicht (g) | ≤ 600 | ≤ 1200 |
| Werktemperatuur | -45°C +71°C | |
Industriële toepassingen
De C1212M MWIR cryogeen gekoelde infrarooddetector wordt op veel gebieden gebruikt, waaronder niet-destructieve testen (NDT), milieubewaking, langeafstandsbewaking,en wetenschappelijk onderzoek.
Onze voordelen
Een breed scala aan productformaten, met inbegrip van infrarooddetectoren, cameracores en modules, om aan diverse integratievereisten te voldoen.
Rijke productvariëteit
Meerdere resoluties, pixelgroottes, golfbanden en lensopties bieden meer flexibiliteit voor diverse toepassingen.
Uitstekende prestaties
Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid
Gemakkelijke integratie
Meerdere interface-opties maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk.
Vaak gestelde vragen
1Wat is het verschil tussen laag licht, actieve IR en thermische beeldvorming?
Beeldvorming met weinig licht vereist natuurlijk licht en transformeert een zwak beeld in natuurlijk licht door middel van een beeldversterker in een verbeterd elektronisch beeld.Actieve IR zendt actief infrarood licht uit en is afhankelijk van de infraroodstraal die door het doel wordt gereflecteerd, wat resulteert in een zeer slechte verberging.Thermische beeldvorming vereist helemaal geen licht. Het is een passieve infrarood nachtvisie-technologie die verschillen in infraroodstraling tussen doelwitten en de scène detecteert.Het wordt niet beïnvloed door veranderingen in de omringende verlichtingsomstandigheden en werkt's nachts of zelfs in mist, regen en andere ruwe omgevingen.
2Kun je de thermische beelden blokkeren?
In de meeste gevallen kan dat niet, maar infraroodstralen kunnen niet door muren heen en glas kan IR blokkeren.je kunt je verstoppen achter glas of muren om thermische afbeeldingen te blokkeren.
