1280x1024 / 12μm MCT IRL Detector Gekoelde ADVERTENTIEmodule voor Snelle Integratie
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS1212 |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 1280x1024 / 12μm | Hoge gevoeligheid | NETD≤20mK |
|---|---|---|---|
| Stroomverbruik | 9W | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| Maat | 149x58,5x71mm | Gewicht | ≤680g |
| Markeren | de Detector van 1280x1024 Mct IRL,de Detector van 5V Mct IRL |
||
Productomschrijving

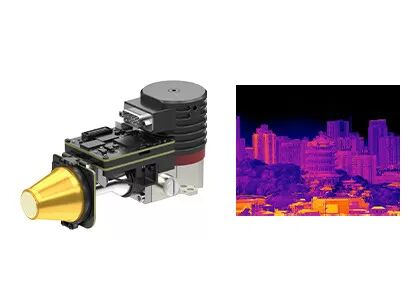

Gekoelde AD-module met 1280x1024/12μm MCT MWIR-gekoelde infrarooddetector voor snelle integratie
Productbeschrijving
EYAS-reeks gekoelde AD-modules hebben de functie van een voorversterker om het analoge signaal van gekoelde infrarooddetectoren om te zetten in een digitale videostream-uitgang.Het is verkrijgbaar in verschillende resolutieformaten en verschillende golfbandenEYAS1212 is een lid van de EYAS-familie met geïntegreerde grote array 1280x1024 / 12μm MWIR-gekoelde infrarooddetector.
EYAS1212 AD-module maakt het een versneller voor OEM-klanten om snelle acceptatietests uit te voeren op 1280x1024/12μm afgekoelde infrarooddetectoren,een snelle secundaire ontwikkeling van gekoelde infraroodmodules of complete infraroodthermische camera's of systemen op basis van gekoelde infrarooddetectoren starten en hun ontwikkelingsduur verkorten;.
Hoofdkenmerken
- Gemakkelijk te ontwikkelen en te integreren
- Cameralink Interface Output 16bit Raw Data, Serial Port Control
- Geïntegreerde structuur, afmetingen zijn consistent met detector
- 5V enkel stroomtoevoer
- In staat om snel bewegende doelwitten te vangen
Productspecificaties
| Model | EYAS1212 |
| IR-detectorprestaties | |
| Resolutie | 1280x1024 |
| Pixel Pitch | 12 μm |
| Cryocooler | RS058F |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (25°C) | ≤6min |
| Optimale NETD (20°C) | ≤ 20mK |
| Werkwijze | |
| Framerate | 1~100Hz Verstelbaar |
| Werkwijze | Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming |
| Elektrische specificatie | |
| Standaard externe interface | QSH 60 pin |
| Digitale video | Cameralink: Uitvoer 16 bit Raw Data |
| Synchronisatie | CC1: INT/Frame External Sync; CC2: MC External Sync |
| Communicatie | Serial Port: TFG+/-, TC+/-; 9600bps |
| Stroomvoorziening | 1 kanaal beeldscherm: 5V 1 kanaal cryocooler: 24V |
| Stabiel stroomverbruik | 9W |
| Afmeting (mm) | 149 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Werktemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
Industriële toepassingen
De EYAS1212 thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Onze voordelen
Product aanpassing: aanpassing van de configuratie en aanpassing van de algoritmen aan de specifieke eisen van de industrie
Technische ondersteuning en opleiding ter plaatse: aan de kernklanten praktische installaties en operationele opleiding
Gezamenlijke innovatie voor nieuwe producten en markten: samenwerken met klanten om innovatieve infraroodtoepassingsoplossingen samen te ontwikkelen
Vaak gestelde vragen
1Wat is infrarood thermische beeldvorming?
Infrarood thermische beeldvorming is een methode waarbij infraroodstraling en thermische energie worden gebruikt om informatie over objecten te verzamelen, om beelden ervan te formuleren,of om temperatuur informatie van de objecten te krijgen, zelfs in omgevingen met weinig zichtbaarheid.
2Hoe werkt infrarood thermische beeldvorming?
Infrarood thermisch beeldsysteem is een passieve contactloze detectie en identificatie van infraroodtechnologie.Het concentreert de infraroodstraling van de scène op de brandpunt vlak array infrarood detector door middel van infrarood optisch systeem dat infraroodstraling kan passerenDe thermische detector zet het stralingssignaal van verschillende intensiteit om in het overeenkomstige elektrische signaal en vervolgens, door versterking en videoprocessing,vormt het infraroodbeeld dat met het blote oog kan worden waargenomen.
