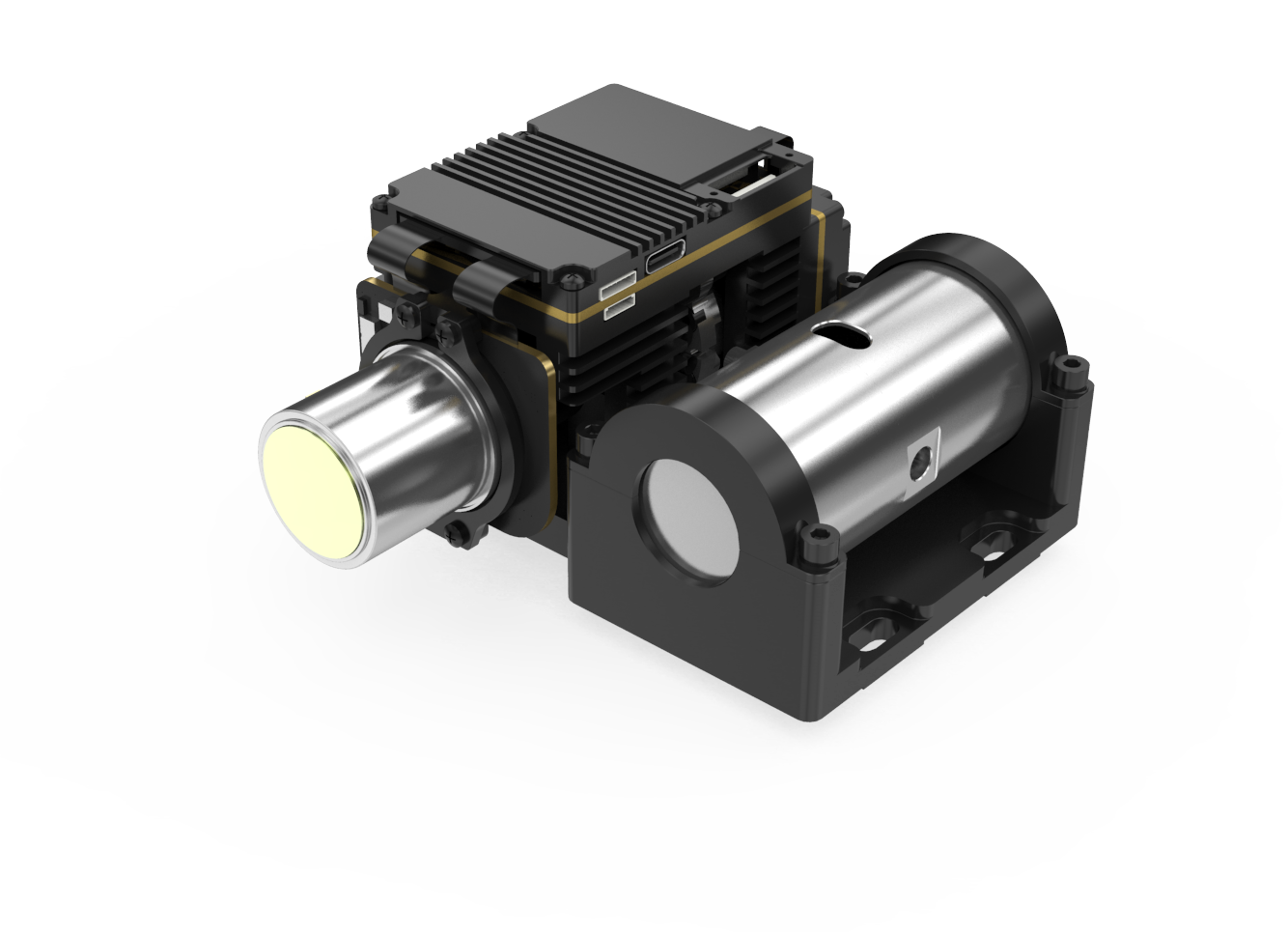

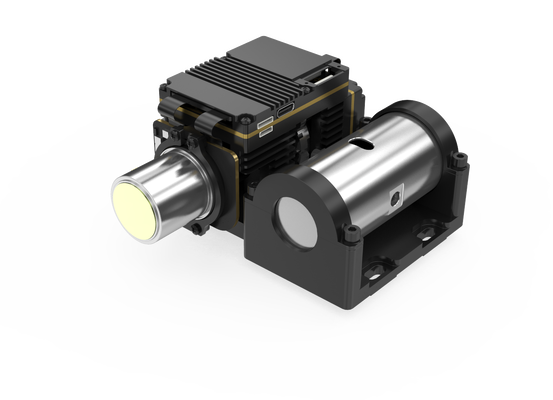

15 µm 640x512 Gekoelde IR Detector Integratie MCT MWIR Camera Module
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS G615MA |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 640x512/15μm | NETD | 16mK(F2); 18mK(F4) |
|---|---|---|---|
| Spectraal bereik | 3,7~4,8 μm | Framesnelheid | 1 ~ 120 Hz, instelbaar |
| Stabiele kracht (23℃) | ≤8,5 W | Koeltijd (23℃) | ≤6min30s |
| Markeren | 640x512 de gekoelde Detector van IRL,17mK de gekoelde Detector van IRL,de Cameramodule van 5V MWIR |
||
Productomschrijving
15μm 640x512 Gecooide IR-detectorintegratie MCT MWIR-cameramodule
Productoverzicht
De EYAS G615MA vertegenwoordigt een versneller voor de integratie van 640x512 / 15μm MCT MWIR-gekoelde infrarooddetectoren, ontworpen om de ontwikkelings- en testprocessen voor OEM-klanten te stroomlijnen.
EYAS-reeks gekoelde AD-modules bevatten een pre-versterkerfunctionaliteit om analoge signalen van gekoelde IR-detectoren om te zetten in digitale videostream-uitgangen.Verkrijgbaar in verschillende resolutieformaten en golfbanden, de EYAS G615MA heeft specifiek een 640x512/15μm MWIR-gekoelde detector met RS058 cryocooler-technologie.
Deze thermische beeldvorming module bereikt frameraten tot 120Hz en ondersteunt meerdere werkwijzen, waaronder snapshot, ITR/IWR, ramen en anti-blooming.Het geïntegreerde nabijheidsplatform maakt snelle acceptatietests en versnelde secundaire ontwikkeling mogelijk, waardoor de ontwikkelingstijden voor modules en complete producten op basis van gekoelde infrarooddetectoren aanzienlijk worden verkort.
Hoofdkenmerken
- Analoog-digitale conversie, versnelde ontwikkeling- Gebaseerd op 640x512 MWIR-gekoelde infrarooddetectoren met geïntegreerde AD-circuits voor analoge-digitale conversie en dimensie-consistente geïntegreerde ontwerp
- Middengolfgekoelde infrarood voor veelzijdigheid- Middengolfkoelingstechnologie met uitstekende consistentie en stabiele voeding, met een algemene resolutie voor een brede aanpasbaarheid
- Uitstekende prestaties, gemakkelijke integratie- Cameralink-interface geeft 16-bits ruwe gegevens met seriepoortbesturing, instelbare hoge framerate van 1 tot 120 Hz voor het vastleggen van snel bewegende doelen
Productspecificaties
| Model | EYAS G615MA |
|---|---|
| Indicatoren | |
| Resolutie | 640*512 |
| Pixelgrootte | 15 μm |
| Spectrumrespons | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR-detector NETD ((23°C) | 16mK(F2); 18mK(F4) |
| Werkwijze | |
| Framerate | 1~120Hz, verstelbaar |
| Werkwijze | Snapshot, ITR/IWR-integratiemodi, antiblooming, Windows-modus |
| Elektrische apparatuur | |
| Standaard externe interface | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| Digitale video | 16 bit CameraLink (CameraLink basismodus) |
| Synchronisatie | CC1: Synchrone buitenframe |
| Communicatie | CameraLink UART (Standaard) / RS232 (aanpasbaar) Baud rate: 9600bps (standaard) |
| Stroomvoorziening | AD-bord: 5V Cryocooler: 24V |
| Steady Power (23°C) | ≤ 8,5 W |
| Koelingstijd (23°C) | ≤6min30s |
| Grootte (mm) | 142*59*78 |
| Gewicht (g) | ≤ 650 |
| Werktemperatuur | -40°C~+71°C |
Industriële toepassingen
De EYAS G615MA thermische beeldvorming module heeft een uitgebreide toepassing in verschillende sectoren, waaronder niet-destructieve testen (NDT), milieubewaking, langeafstandsbewaking,Wetenschappelijk onderzoek, en diverse industriële inspectie toepassingen.
Vaak gestelde vragen
1Hoe kies ik de juiste infrarood-detectorresolutie?
De keuze is afhankelijk van de werkelijke behoeften en toepassingen van het product, waarbij de prijs een belangrijke factor is.met een vermogen van niet meer dan 50 WVoor toepassingen die uitzonderlijk heldere beelden vereisen voor gespecialiseerde doeleinden zoals afstandsbewaking, worden detectoren met een hogere resolutie van 1280x1024 aanbevolen..
2Wat is een MCT/HgCdTe detector?
MCT (Mercury-Cadmium-Telluride), ook bekend als HgCdTe, is een chemische verbinding bestaande uit cadmium-telluride (CdTe) en kwik-telluride (HgTe), die vaak wordt gebruikt in fotodetectortoepassingen.MCT/HgCdTe-detectoren zijn lichtgeleidende detectoren die in cryogene omgevingen werken en die infraroodstraling kunnen detecterenDeze detectoren vertonen een superieure gevoeligheid in vergelijking met thermische sensoren.
3Wat zijn de voordelen van afgekoelde infrarooddetectoren?
Gecoelde infraroodfocaalvlakdetectoren werken bij lage temperaturen die worden gehandhaafd door detector dewar cooler (DDC) -systemen.met een vermogen van meer dan 10 W,Deze systemen kunnen objecten op een afstand van meer dan tien kilometer detecteren, identificeren en herkennen.De complexe structuur van gekoelde detectoren levert relatief hogere kosten op in vergelijking met niet-gekoelde alternatieven.
