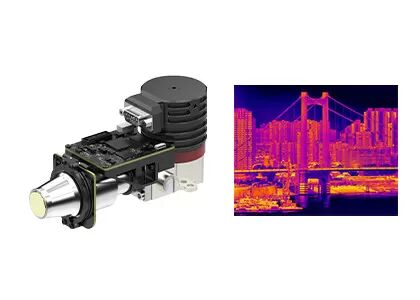

15μm 640x512 MCT MWIR de Camerakern koelde Infrarode Detector Snelle Integratie

  • 15μm 640x512 MCT MWIR Camera Core Cooled Infrared Detector Fast Integration
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS615A
Min. bestelaantal 1 stuk
Prijs negotiable
Betalingscondities L/C, T/T
Productdetails
Oplossing 640x512 / 15μm Cryokoeler RS058
NETD ≤17mK Spectraal bereik 3,7~4,8 μm
Maat 147x58,5x71mm Gewicht ≤680g
Markeren

de Camerakern van 640x512 MWIR

,

De Camerakern van MCT MWIR

,

MWIR koelde Infrarode Detector
Laat een bericht achter
Productomschrijving

Gekoelde AD-module met 640x512 / 15μm MCT MWIR-gekoelde infrarooddetector voor snelle integratie


Productbeschrijving


EYAS-reeks gekoelde AD-modules hebben de functie van een voorversterker om het analoge signaal van gekoelde IR-detectoren om te zetten in een digitale videostream-uitgang.Het is verkrijgbaar in verschillende resolutieformaten en verschillende golfbanden. EYAS615A is een lid van de EYAS-familie met geïntegreerde 640x512 / 15μm MWIR-gekoelde detector en RS058 cryocooler.


Met de gekoelde AD-module van de EYAS-serie kunnen OEM-klanten gemakkelijk snelle acceptatietests uitvoeren op infrarooddetectoren,de ontwikkeling van modules en complete producten op basis van afgekoelde infrarooddetectoren snel te starten en te verkorten;.


Wij zijn gespecialiseerd in het ontwerpen, produceren, verkopen en verkopen van thermische beeldsensoren en infraroodmodules.We kunnen onze klanten voorzien van een verscheidenheid aan infrarood thermische beeldvorming oplossingen die secundaire ontwikkeling tijd te verkorten en aanzienlijk verminderen de kosten voor klanten.


Hoofdkenmerken


- Detectorresolutie: 640x512 / 15 μm

- Detectormateriaal: MCT / HgCdTe

- Cryocooler: RS058

- Frame rate: 1~120Hz instelbaar

- Grootte: 147×58.5×71mm

- Gewicht: ≤ 680 g

- Gemakkelijk te ontwikkelen en te integreren


Productspecificaties


Model EYAS615A
IR-detectorprestaties
Resolutie 640x512
Pixel Pitch 15 μm
Cryocooler RS058
Spectrumbereik 30,7 μm ∙ 4,8 μm MW
Koelingstijd (25°C) ≤6min
Optimale NETD (20°C) ≤ 17mK
Werkwijze
Framerate 1~120Hz Verstelbaar
Werkwijze Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming
Elektrische specificatie
Standaard externe interface QSH 60 pin
Digitale video Cameralink: Uitvoer 16 bit Raw Data
Synchronisatie CC1: INT/Frame External Sync; CC2: MC External Sync
Communicatie Serial Port: TFG+/-, TC+/-; 9600bps
Stroomvoorziening 1 kanaal beeldscherm: 5V
1 kanaal cryocooler: 24V
Stabiel stroomverbruik 7W
Afmeting (mm) 147 × 58,5 × 71
Gewicht ≤ 680 g
Werktemperatuur -40°C ~ +60°C
Vibratiemogelijkheid Vibratie: GJB Vervoer met hoge snelheid op voertuigen
Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk


Industriële toepassingen


De EYAS615A thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.


15μm 640x512 MCT MWIR de Camerakern koelde Infrarode Detector Snelle Integratie 0


Uw betrouwbare partner op het gebied van infraroodsensoren


•Grondige technische deskundigheid

Met vele jaren ervaring in onderzoek, ontwikkeling en toepassing van infrarood sensor technologie, hebben we sterke mogelijkheden opgebouwd in chip design, wafer fabricage,verpakking en testenOnze solide basis stelt ons in staat om continu innovatieve en betrouwbare producten te leveren die voldoen aan de veranderende marktvragen.



•Gefocust op innovatie en praktische toepassing in infraroodsensoren

We zijn vastbesloten om technologische doorbraken in thermische beeldvorming te bevorderen, door voortdurend de grenzen te verleggen in NETD, SWAP en werktemperatuur.Onze producten zijn consequent toonaangevend in toepassingen op het gebied van beveiliging, industriële bewaking, intelligente systemen, en meer.



•Diversificeerde productportefeuille

Ondersteund door onafhankelijke O&O en meerdere technische trajecten,We bieden een uitgebreid assortiment infrarood detectiecomponenten, zowel gekoeld als niet gekoeld, die op maat gemaakte oplossingen bieden voor een breed scala aan industrieën..



•Strenge validatie van betrouwbaarheid zorgt voor kwaliteitsborging

Ondersteund door een robuust kwaliteitsmanagementsysteem, ondergaan onze producten meerdere testprocedures tijdens de productie om langdurige stabiliteit en betrouwbaarheid te garanderen.



•Professionele technische ondersteuning en gezamenlijke ontwikkeling

Ons engineeringteam werkt nauw samen met klanten, R&D- en productteams om de systeemintegratie te versnellen, de efficiëntie te verbeteren en de time-to-market te verkorten.


Vaak gestelde vragen


1Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming is een soort methode die gebruikmaakt van infraroodstraling en thermische energie om informatie over objecten te verzamelen.Volgens het stralingsverschil tussen het object en de achtergrondomgeving en het stralingsverschil van elk deel van het object zelf, kan het infrarood thermische beeld de stralingsfluctuatie van elk deel van de scène weergeven, waardoor de kenmerken van de scène worden weergegeven.


2Wat is het voordeel van infrarood thermische beeldvorming?

--- Zie door de totale duisternis heen

--- Identificatie onder camouflage

---Detectie op lange afstand

--- detectie van warmteverdeling

--- Temperatuurmeting zonder contact

--- Bewustzijn van het beroep

---En zo verder.


3Wat zijn de toepassingen van infrarood thermische beeldvorming?

Temperatuurmeting en beeldvorming in alle weersomstandigheden zijn twee fundamentele functies van de infraroodwarmtebeeldvormingstechnologie.beveiliging en toezicht, industriële productie, wetenschappelijk onderzoek, medische behandeling en andere traditionele gebieden.
