MCT MWIR koelde Thermische Module 15μm 640x512 RS046 Cryocooler

  • MCT MWIR Cooled Thermal Module 15μm 640x512 RS046 Cryocooler
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS615B
Min. bestelaantal 1 stuk
Prijs negotiable
Betalingscondities L/C, T/T
Productdetails
Oplossing 640x512 / 15μm NETD ≤ 18mK
Spectraal bereik 3,7~4,8 μm Maat 122x88x59mm
Gewicht ≤ 400 g Framesnelheid 1 ~ 50 Hz instelbaar
Markeren

MWIR koelde Thermische Module

,

640x512 gekoelde Thermische Module

,

De Thermische Module van RS046 MWIR
Laat een bericht achter
Productomschrijving

Gedistilleerde AD thermische module met 640x512 / 15μm MCT MWIR gedistilleerde infrarooddetector, RS046 Cryocooler


Productbeschrijving


EYAS-reeks gekoelde AD-modules hebben de functie van een voorversterker om het analoge signaal van gekoelde IR-detectoren om te zetten in een digitale videostream-uitgang.Het is verkrijgbaar in verschillende resolutieformaten en verschillende golfbanden. EYAS615B is een lid van de EYAS-familie met geïntegreerde 640x512@15μm MWIR-infrarooddetector en RS046 cryocooler.


Met de gekoelde AD-module van de EYAS-serie kunnen OEM-klanten gemakkelijk snelle acceptatietests uitvoeren op infrarooddetectoren,de ontwikkeling van modules en complete producten op basis van afgekoelde infrarooddetectoren snel te starten en te verkorten;.


Global Sensor Technology is een leverancier van infrarooddetectoren en OEM-fabrikant van infraroodthermische kernen die klanten verschillende volwassen en effectieve thermische beeldoplossingen biedt.


Hoofdkenmerken


- Gemakkelijk te ontwikkelen en te integreren

- Cameralink Interface Output 16bit Raw Data, Serial Port Control

- Geïntegreerde structuur, afmetingen zijn consistent met detector

- 5V enkel stroomtoevoer

- In staat om snel bewegende doelwitten te vangen


Productspecificaties


Model EYAS615B
IR-detectorprestaties
Resolutie 640x512
Pixel Pitch 15 μm
Cryocooler RS046
Spectrumbereik 30,7 μm ∙ 4,8 μm MW
Koelingstijd (25°C) ≤ 5,5 min
Optimale NETD (20°C) ≤ 18mK
Werkwijze
Framerate 1~50Hz Verstelbaar
Werkwijze Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming
Elektrische specificatie
Standaard externe interface QSH 60 pin
Digitale video Cameralink: Uitvoer 16 bit Raw Data
Synchronisatie CC1: INT/Frame External Sync; CC2: MC External Sync
Communicatie Serial Port: TFG+/-, TC+/-; 9600bps
Stroomvoorziening 1 kanaal beeldscherm: 5V
1 kanaal cryocooler: 12V
Stabiel stroomverbruik 8W
Afmeting (mm) 122 × 88 × 59
Gewicht ≤ 400 g
Werktemperatuur -40°C ~ +60°C
Vibratiemogelijkheid Vibratie: GJB Vervoer met hoge snelheid op voertuigen
Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk


Industriële toepassingen


De EYAS615B thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.

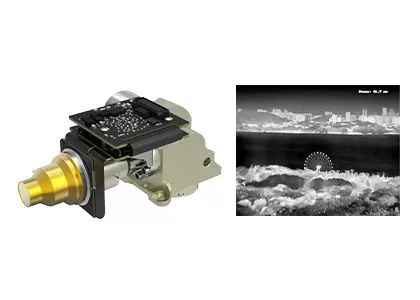

MCT MWIR koelde Thermische Module 15μm 640x512 RS046 Cryocooler 0


Onze voordelen


•Grondige technische deskundigheid

Met vele jaren ervaring in onderzoek, ontwikkeling en toepassing van infrarood sensor technologie, hebben we sterke mogelijkheden opgebouwd in chip design, wafer fabricage,verpakking en testenOnze solide basis stelt ons in staat om continu innovatieve en betrouwbare producten te leveren die voldoen aan de veranderende marktvragen.



•Gefocust op innovatie en praktische toepassing in infraroodsensoren

We zijn vastbesloten om technologische doorbraken in thermische beeldvorming te bevorderen, door voortdurend de grenzen te verleggen in NETD, SWAP en werktemperatuur.Onze producten zijn consequent toonaangevend in toepassingen op het gebied van beveiliging, industriële bewaking, intelligente systemen, en meer.



•Diversificeerde productportefeuille

Ondersteund door onafhankelijke O&O en meerdere technische trajecten,We bieden een uitgebreid assortiment infrarood detectiecomponenten, zowel gekoeld als niet gekoeld, die op maat gemaakte oplossingen bieden voor een breed scala aan industrieën..



•Strenge validatie van betrouwbaarheid zorgt voor kwaliteitsborging

Ondersteund door een robuust kwaliteitsmanagementsysteem, ondergaan onze producten meerdere testprocedures tijdens de productie om langdurige stabiliteit en betrouwbaarheid te garanderen.



•Professionele technische ondersteuning en gezamenlijke ontwikkeling

Ons engineeringteam werkt nauw samen met klanten, R&D- en productteams om de systeemintegratie te versnellen, de efficiëntie te verbeteren en de time-to-market te verkorten.


Vaak gestelde vragen


1Wat is infrarood thermografie?

Thermografie is een nieuwe en effectieve technologie van niet-invasieve diagnostische methode die gebaseerd is op het detecteren van de oppervlaktetemperatuur van objecten.De infraroodstraling (IR) die door een object wordt uitgezonden, wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.


2Waar kan de infrarood thermografie voor worden gebruikt?

De infrarood thermische afbeelding kan worden gebruikt om huisinspecties uit te voeren, structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren en nog veel meer te bepalen.


3Wat zijn de voordelen van infrarood thermografie?

Voor de niet-destructieve test is het eenvoudig te testen en snel te reageren zonder schade, wat resulteert in kostenbesparing, verhoging van de werkdoeltreffendheid, vermindering van de afschrijving van mankracht en apparatuur.

Voor de medische thermografie is het zeer efficiënt om de verborgen problemen in het menselijk lichaam te vinden, 100% veilig zonder straling en pijn, wat een ideaal hulpmiddel is voor vroege gezondheidsscreening.
