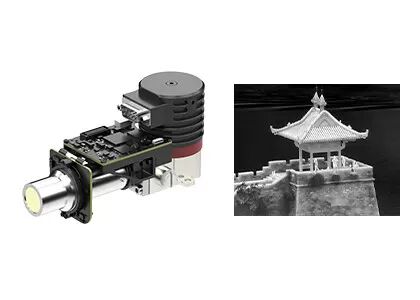

Thermische de Camerakern 640x512 15μm van RS058 T2SL Gekoelde Infrarode Detectorintegratie
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS615L |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| Spectraal bereik | 7,7 ~ 9,5 μm (LW) | Framesnelheid | 1 ~ 160 Hz instelbaar |
| Maat | 148x58,5x71mm | Gewicht | ≤680g |
| Markeren | RS058 thermische Camerakern,680g gekoelde Infrarode Detectorintegratie,640x512 thermische Camerakern |
||
Productomschrijving
Accelerator voor 640x512 / 15μm RS058 T2SL LWIR gekoelde infrarood detector integratie
Productbeschrijving
EYAS-reeks gekoelde AD-modules hebben de functie van een voorversterker om het analoge signaal van gekoelde IR-detectoren om te zetten in een digitale videostream-uitgang.Het is verkrijgbaar in verschillende resolutieformaten en verschillende golfbanden. EYAS615L is een lid van de EYAS-familie met geïntegreerde 640x512 / 15μm T2SL LWIR-infrarooddetector en RS058 cryocooler.
De EYAS615L AD-module beschikt over framerate tot 160Hz, wat ideaal is voor toepassingen die observaties op snel bewegende objecten vereisen.Het proximity board wordt geleverd met EYAS615L maakt het een versneller voor OEM-klanten om snelle acceptatietests uit te voeren op infrarooddetectoren, de ontwikkeling van modules en complete producten op basis van afgekoelde infrarooddetectoren te verkorten.
Hoofdkenmerken
- Gemakkelijk te ontwikkelen en te integreren
- Cameralink Interface Output 16bit Raw Data, Serial Port Control
- Geïntegreerde structuur, afmetingen zijn consistent met detector
- 5V enkel stroomtoevoer
- In staat om snel bewegende doelwitten te vangen
Productspecificaties
| Model | EYAS615L |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS058 |
| Spectrumbereik | 70,7 μm tot 9,5 μm LW |
| Koelingstijd (25°C) | ≤ 5,5 min |
| Optimale NETD (20°C) | ≤ 25mK |
| Werkwijze | |
| Framerate | 1~160Hz Verstelbaar |
| Werkwijze | Snapshot; ITR & Interlace Binning Integratie Mode; Windows Mode; Anti blooming |
| Elektrische specificatie | |
| Standaard externe interface | QSH 60 pin |
| Digitale video | Cameralink: Uitvoer 16 bit Raw Data |
| Synchronisatie | CC1: INT/Frame External Sync; CC2: MC External Sync |
| Communicatie | Serial Port: TFG+/-, TC+/-; 9600bps |
| Stroomvoorziening | 1 kanaal beeldscherm: 5V 1 kanaal cryocooler: 24V |
| Stabiel stroomverbruik | 9W |
| Afmeting (mm) | 148 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Werktemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
Industriële toepassingen
De EYAS615L thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Onze productlijn
Hoge gevoeligheid en uitstekende prestaties
Wereldwijd toonaangevende technologie in de infraroodindustrie
Verschillende infrarooddetectoren beschikbaar
Zowel niet-gekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgrootte
Volumeproductie om snelle levering te garanderen
Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren.
Vaak gestelde vragen
1Hoe kies ik de juiste infrarood-detectorresolutie?
Het hangt af van de werkelijke behoeften en toepassingen van uw producten, en de prijs is ook een factor die moet worden overwogen.U kunt kiezen voor de infrarood detector met lage resolutie, zoals 120x90, 256x192, 400x300. Als u een zeer helder beeld nodig heeft voor bepaalde speciale doeleinden, zoals afstandsbewaking, kunt u kiezen voor een hoge resolutie infrarood detector van 1280x1024.
2Hoe kies ik de juiste pseudo-kleur voor thermische beeldvorming?
- Het grijze wit is beter geschikt voor het doelwit met een klein temperatuurverschil
- Het rood en blauw is beter geschikt voor de scène waar de probleempunten moeten worden gevonden.
- Het ijzerrood is het standaard kleurenpalet van de elektriciteitsindustrie.
Let op: het maakt niet uit welk palet u kiest, de thermische temperatuur zal helemaal niet veranderen.
3Hoe kies ik een geschikt infrarood thermisch cameraobjectief?
- Standaard objectief kan normale doelen met de juiste afstand te bereiken
- Voor de teleobjectief is het geschikt voor relatief kleine doelen die van ver moeten worden bekeken
- Om objecten op korte afstand beter te zien, is een groothoeklens beter.
- Macro-lens is voor het zien van zeer dun doelwit met een korte afstand, zoals chip circuit.
