GAVIN615B compacte Thermische de Cameramodule van de Camerakern 640x512/15μm MCT MWIR
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spectrale Waaier | 3.7~4.8μm mw | Framesnelheid | 50Hz/100Hz |
Grootte | 125x92x67mm | Gewicht | ≤650g |
Hoog licht | GAVIN615B thermische Camerakern,de Cameramodule van 640x512 MWIR,Thermische de Camerakern van MCT |

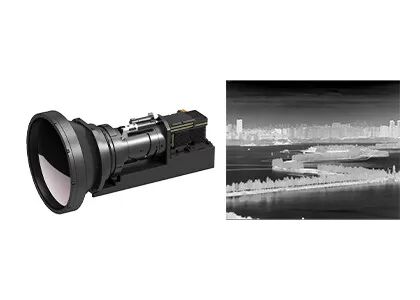

GAVIN615B compacte Lage Gekoelde de Cameramodule van de Machtsconsumptie 640x512/15μm MCT MWIR
GAVIN615B is een gekoelde medio module van de golf thermische die weergave door Globale Sensortechnologie wordt ontwikkeld (GST). Het bestaat uit een detector van 640x512/15µm HgCdTe MWIR IRL met RS046 cryocooler, worden de hardwareelektronika en diverse algoritmen van de beeldverwerking ook ingebed reeds om scherpe en duidelijke thermische beelden voor te stellen.
Gevormd met RS046 cryocooler, is GAVIN615B zeer compact in grootte die, die 125x92x67mm in afmeting meet en minder dan 650g in gewicht weegt. Het is stabiele machtsconsumptie is zo laag zoals 12w. Met industriële norm cameralink interface, kan de infrarode camera of de systeemintegrator hun eigen volledige die camera gemakkelijk ontwerpen of integreren op de de thermische weergavemodule van GAVIN615B wordt gebaseerd.
- Hoge Gevoeligheid, NETD≤20mK
- Lange afstandopsporing
- Regelbare Framesnelheid
- Gemakkelijke Integratie in het Systeem
Model | GAVIN615B |
De Detectorprestaties van IRL | |
Resolutie | 640x512 |
Pixelhoogte | 15μm |
Cryocooler | RS046 |
Spectrale Waaier | 3.7μm~4.8μm mw |
Het koelen Tijd (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Beeldverwerking | |
Framesnelheid | 50Hz/100Hz |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | ×1/×2/×4 |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | J30JZ 25pin |
Analoge Video | VRIEND |
Digitale Video | RAW/YUV met 16 bits: DVP/Cameralink-Output met 16 bits |
Externe Synchronisatie | Kader Externe Synchronisatie: RS422 niveau |
Mededeling | RS422, 115200bps |
Voeding | 20~28VDC |
Stabiele Machtsconsumptie | 12W |
Afmeting (mm) | 125×92×67 |
Gewicht | ≤650g |
Verrichtingstemperatuur | -40°C ~ +60°C |
Trillingsomvang | Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk |
Optische Lens | |
Facultatieve Lens | Ononderbroken Gezoem 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
De thermische infrarode de cameramodule wordt van GAVIN615B wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.
1. Wat is infrarode thermische weergave?
In aard, alle voorwerpen de waarvan temperatuur hoger is dan absolute nul (- 273 ℃) kunnen infrarode stralen uitstralen. Door de infrarode cameradetector te gebruiken om het infrarode verschil van de stralingstemperatuur tussen het doel zelf en de achtergrond te meten, kunt u verschillende infrarode beelden krijgen, die ook thermische beelden worden genoemd.
2. Hoe werken de infrarode detectors?
De infrarode straling die door doel uitzond gaat de ontdekkende waaier van de thermische detector in, dan zet de infrarode detector het stralingssignaal van verschillende intensiteit in het overeenkomstige elektrosignaal om, en dan door versterking en videoverwerking, vormt het infrarode beeld dat door de blote ogen kan worden waargenomen.
3. Wat zijn de voordelen van gekoelde infrarode detectors?
De gekoelde infrarode brandpuntsvliegtuigdetector werkt bij een lage temperatuur die door een koeler wordt verstrekt van het detectordewarvat (ddc). Het heeft hoge gevoeligheid en kan subtieler temperatuurverschil onderscheiden dan ongekoelde infrarode detector. Het kan voorwerpen ontdekken identificeren en erkennen bij met zeer groot bereik die weg meer dan tien kilometers is. De structuur van gekoelde detector is zeer complex wat in vrij hoge kosten dan ongekoelde detector resulteert.
