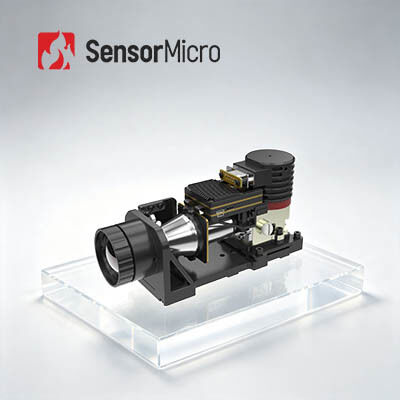

Gekoeld MWIR thermisch beeldvormingsmodule met 640x512 resolutie en 25µm pixelgrootte voor hoge gevoeligheid 10mK NETD

  • Cooled MWIR Thermal Imaging Module with 640x512 Resolution and 25μm Pixel Size for High Sensitivity 10mK NETD
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer GAVINGC625MC
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Technologie Infrarood Framesnelheid 50 Hz/100 Hz
Oplossing 640x512 / 25μm IR-detector NETD(23℃) 10mK(F2)
Spectraal bereik 3,7 ~ 4,8 μm MW Maat 148×59×81mm
Markeren

De Module van de HgCdTemwir Camera

,

MWIR-Cameramodule 640x512
Laat een bericht achter
Productomschrijving
Gekoelde 640x512/25µm MWIR thermische beeldvormingsmodule voor handzame thermische camera's
Productoverzicht

De GAVIN GC-serie vertegenwoordigt het standaard platform voor gekoelde infraroodmodules, beschikbaar in diverse resolutieformaten, golflengtebanden en opties voor continue optische lenzen. De GAVIN GC625MC is een premium MWIR gekoelde infraroodcamera-kern die een 640×512/25µm MWIR-detector integreert.

Met zijn grote pixelgrootte van 25µm biedt deze module een groter infraroodstralingsgevoelig gebied en een superieure signaal-ruisverhouding in vergelijking met alternatieven van hetzelfde formaat. Uitgerust met meerdere ingebouwde beeldverwerkingsalgoritmen, levert het duidelijke infraroodbeelden, zelfs in totale duisternis of barre weersomstandigheden.

Belangrijkste Kenmerken
  • Mainstream Resolutie, Uitzonderlijke Beeldkwaliteit - Aangedreven door 640x512/25µm MWIR gekoelde infrarooddetector voor stabiele beeldkwaliteit en brede compatibiliteit
  • Superieure Signaalprestaties - 25µm grote pixelgrootte levert duidelijkere beelden en een hogere signaal-ruisverhouding (SNR)
  • Geavanceerde Beeldverwerking - Integreert DRC, 2D/3D ruisonderdrukking en randverbetering (EE) voor superieure helderheid
  • Hoge Betrouwbaarheid & Gevoeligheid - MWIR gekoelde thermische beeldvormingstechnologie zorgt voor uitstekende aanpasbaarheid en consistentie
  • Uitstekende Thermische Gevoeligheid - NETD ≤ 10mK voor nauwkeurige temperatuurmeting
  • Eenvoudige Integratie & Flexibele Configuratie - Ondersteunt CameraLink-interface met RAW/YUV beelddata-uitvoer en meerdere continue zoom optische configuraties
Productspecificaties
Model GAVIN GC625MC
Resolutie 640x512
Pixelgrootte 25µm
Cryocooler RS079
Spectrale Respons 3.7µm±0.2µm～4.8µm±0.2µm
IR Detector NETD(23℃) 10mK(F2)
Framesnelheid 50Hz/100Hz
Digitale Zoom 1× tot 8× continue digitale zoom
Beeldrichting Horizontaal/Verticaal/Diagonaal spiegelen
Beeldalgoritme DRC, 2D/3D Beeldruisonderdrukking, EE
Analoge Video PAL/NTSC
Digitale Video Standaard: DVP/LVDS/USB2.0@50Hz
Optie: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode Optische Vezel/Multi-mode Optische Vezel
Externe Synchronisatie Standaard: LV-TTL
Optie: RS422/LVDS
Communicatie Standaard: USB2.0/LV-TTL
Optie: RS422/CAN/USB3.0/GigE
Voeding 24V±4V
Constante Stroomverbruik(23℃) ≤18W
Koeltijd(23℃) ≤9min
Afmetingen(mm) 148×59×81
Gewicht(g) ≤730
Bedrijfstemperatuur -40℃~+71℃
Lensopties 40mm/F2
Industriële Toepassingen

De GAVIN GC625MC thermische infraroodcamera-module wordt veel gebruikt op vele gebieden, waaronder NDT (Niet-destructief Onderzoek), Milieumonitoring, Langeafstandsbewaking, Wetenschappelijk Onderzoek en diverse industriële toepassingen.

Gestandaardiseerde Service
  • Volledige Documentatie - Producthandleidingen, installatiegidsen en selectieverwijzingen voor naadloze implementatie
  • Ontwikkelings- & Testondersteuning - Voorbeeld van geïntegreerde testen, prestatie-evaluatie en parameterverificatie
  • Geavanceerde Ontwikkelaars Toolkit - SDK's, API's, algoritmen en debugtools voor diepe integratie
  • Remote Technische Ondersteuning - 24/7 ondersteuning met snelle reactie en tijdige oplossing voor kritieke problemen
  • Uitgebreide Garantie - Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen
Veelgestelde Vragen
Hoe kies ik de juiste resolutie voor een infrarooddetector?
De keuze hangt af van uw specifieke toepassingsvereisten en budgetoverwegingen. Voor basistoepassingen waarbij de beeldkwaliteit niet kritisch is, kunnen detectoren met een lagere resolutie (120x90, 256x192, 400x300) volstaan. Voor toepassingen die hoge helderheid vereisen, zoals bewaking op afstand, worden detectoren met een hogere resolutie zoals 1280x1024 aanbevolen.
Hoe kies ik de juiste pseudokleur voor thermische beeldvorming?

Grijswitte kleurenpalet is geschikter voor doelen met kleine temperatuurverschillen.

Rood en blauw kleurenpalet werkt het beste voor het identificeren van probleemgebieden in scènes.

IJzerrood dient als het standaard kleurenpalet voor de energiesector.

Opmerking: De werkelijke thermische temperatuurmetingen blijven onveranderd, ongeacht de keuze van het kleurenpalet.

Hoe kies ik een geschikte infrarood thermische cameralens?

Standaard Lens - Geschikt voor normale doelen op geschikte afstanden

Telelens - Ideaal voor relatief kleine doelen die op lange afstanden worden bekeken

Groothoeklens - Beter voor het bekijken van meer details van objecten op korte afstanden

Macro Lens - Ontworpen voor zeer kleine doelen op korte afstanden, zoals chipcircuits
