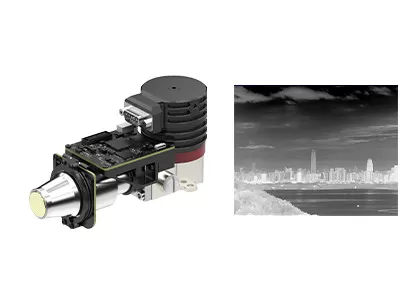

640x512 15 μm gekoelde infrarood detector module integratie
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS615A |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512/15μm | NETD | ≤ 17mK |
|---|---|---|---|
| Spectraal bereik | 3.7~4.8μm | Maat | 147x58,5x71mm |
| Markeren | 15μm Gekoelde Infrarode Detector,17mK gekoelde Infrarode Detector |
||
Productomschrijving
Gedistilleerde AD-module GAVIN615A
De versneller voor 640x512 / 15μm RS058 MCT MWIR gekoelde infrarood detector integratie
Productbeschrijving
EYAS-reeks gekoelde AD-modules hebben de functie van een voorversterker om het analoge signaal van gekoelde IR-detectoren om te zetten in een digitale videostream-uitgang.Het is verkrijgbaar in verschillende resolutieformaten en verschillende golfbanden. EYAS615A is een lid van de EYAS-familie met geïntegreerde 640x512@15μm MWIR-gekoelde detector en RS058 cryocooler.
EYAS615A AD-module beschikt over framerate tot 120Hz, snapshot, ITR/IWR, ramen, anti-blooming werkwijzen.Het proximity board wordt geleverd met EYAS615A maakt het een versneller voor OEM-klanten om snelle acceptatietests op infrarooddetectoren uit te voeren, de ontwikkeling van modules en complete producten op basis van afgekoelde infrarooddetectoren te verkorten.
Hoofdkenmerken
- Gemakkelijk te ontwikkelen en te integreren
- Cameralink Interface Output 16bit Raw Data, Serial Port Control
- Geïntegreerde structuur, afmetingen zijn consistent met detector
- 5V enkel stroomtoevoer
- In staat om snel bewegende doelwitten te vangen
Productspecificaties
| Model | EYAS615A |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS058 |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (25°C) | ≤6min |
| Optimale NETD (20°C) | ≤ 17mK |
| Werkwijze | |
| Framerate | 1~120Hz Verstelbaar |
| Werkwijze | Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming |
| Elektrische specificatie | |
| Standaard externe interface | QSH 60 pin |
| Digitale video | Cameralink: Uitvoer 16 bit Raw Data |
| Synchronisatie | CC1: INT/Frame External Sync; CC2: MC External Sync |
| Communicatie | Serial Port: TFG+/-, TC+/-; 9600bps |
| Stroomvoorziening | 1 kanaal beeldscherm: 5V 1 kanaal cryocooler: 24V |
| Stabiel stroomverbruik | 7W |
| Afmeting (mm) | 147 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Werktemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
Industriële toepassingen
De EYAS615A thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Profiel van het bedrijf
SensorMicro is de wereldwijd toonaangevende fabrikant en dienstverlener van infrarooddetectoren.Het is bereid om klanten over de hele wereld te voorzien van hoogwaardige niet-gekoelde en gekoelde thermische beeldopsporingsdetectoren en zijn professionele toepassingservaring te delen.
SensorMicro levert geavanceerde infrarood detectoren, cameracores en modules met veelzijdige formaten en golfbanden.Onze producten kunnen naadloos worden geïntegreerd in verschillende systemen, waardoor de volgende generatie beeld- en sensorepplicaties in verschillende industrieën mogelijk is..
SensorMicro-detectoren worden veel gebruikt in thermografie, beveiliging en bewaking, persoonlijk zicht, auto- en consumenteninfraroodproducten.De capaciteit van SensorMicro om in grote hoeveelheden te produceren, stelt het in staat om te voldoen aan de groeiende vraag van alle bestaande en opkomende markten..
Vaak gestelde vragen
1Wat is infrarood thermische beeldvorming?
Infrarood thermische beeldvorming is een soort methode die gebruikmaakt van infraroodstraling en thermische energie om informatie over objecten te verzamelen.Het omzet onzichtbare infraroodstraling in zichtbaar infrarood thermisch beeld met temperatuurverdeling van het doeloppervlakVerschillende objecten en zelfs verschillende delen van hetzelfde object hebben verschillende stralingscapaciteit en infraroodreflectie sterkte.
2Voor wat kan infrarood beeldvorming worden gebruikt?
- Nachtzicht.
- Zoek en redding
- Niet-destructieve test
-Epidemiepreventie
- Thermografie.
- Beveiliging en toezicht
- Brandbestrijding.
- Wat is er?
3Wat is een thermische beeldvorming module?
Een thermische beeldvorming module bestaat meestal uit een infrarood detector, infrarood lens en hardware elektronica met software en algoritme ingebed.
