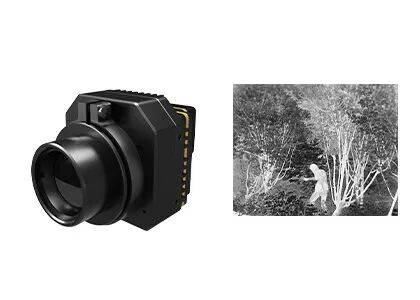

Hoge Resolutie 1280x1024 12μm Gekoelde Infrarode de Cameramodule van MCT MWIR
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS1212 |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 1280x1024 | Pixelafstand | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| Maat | 149x58,5x71mm | Framesnelheid | 1 ~ 100 Hz instelbaar |
| Markeren | Kleine de Cameramodule van MWIR,Kleine de Cameramodule van MCT,Kleine Cameramodule 1280x1024 |
||
Productomschrijving
Hoge resolutie 1280x1024 / 12μm MCT MWIR gekoelde infraroodmodule met proximity board
Productbeschrijving
EYAS1212 is een analoge-digitale infraroodmodule met hoge resolutie die is gebaseerd op 1280x1024-formaten met een IR-FPA met een toonhoogte van 12 μm.
Deze AD-module bevat een proximity board die de FPA-timing en de gevoelige voedingsbronnen biedt.De Camera Link-interface levert 16 bit ruwe gegevens die de integratie van de detector in het systeem sterk vereenvoudigt..
Daarom maakt de EYAS1212 AD-module het voor OEM-klanten gemakkelijk om een snelle acceptatietest uit te voeren op een 1280x1024 / 12μm afgekoelde infrarooddetector,een snelle secundaire ontwikkeling van gekoelde infraroodmodules of complete infraroodthermische camera's of systemen op basis van gekoelde infrarooddetectoren starten en hun ontwikkelingsduur verkorten;.
Hoofdkenmerken
- Gemakkelijk te ontwikkelen en te integreren
- Cameralink Interface Output 16bit Raw Data, Serial Port Control
- Geïntegreerde structuur, afmetingen zijn consistent met detector
- 5V enkel stroomtoevoer
- In staat om snel bewegende doelwitten te vangen
Productspecificaties
| Model | EYAS1212 |
| IR-detectorprestaties | |
| Resolutie | 1280x1024 |
| Pixel Pitch | 12 μm |
| Cryocooler | RS058F |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (25°C) | ≤6min |
| Optimale NETD (20°C) | ≤ 20mK |
| Werkwijze | |
| Framerate | 1~100Hz Verstelbaar |
| Werkwijze | Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming |
| Elektrische specificatie | |
| Standaard externe interface | QSH 60 pin |
| Digitale video | Cameralink: Uitvoer 16 bit Raw Data |
| Synchronisatie | CC1: INT/Frame External Sync; CC2: MC External Sync |
| Communicatie | Serial Port: TFG+/-, TC+/-; 9600bps |
| Stroomvoorziening | 1 kanaal beeldscherm: 5V 1 kanaal cryocooler: 24V |
| Stabiel stroomverbruik | 9W |
| Afmeting (mm) | 149 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Werktemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
Industriële toepassingen
De thermische beeldvormingsmodule EYAS1212 wordt veel gebruikt bij de integratie van de thermische beveiligingscamera.
Een gestandaardiseerde dienst
Volledige documentatie: producthandleidingen, installatiehandleidingen en selectiereferenties.
Ontwikkelings- en testassistentie: Geïntegreerde proefproeven, prestatiebeoordeling en verificatie van parameters zijn eenvoudig gemaakt.
Advanced Developer Toolkit: SDK's, API's, algoritmen en debugging tools voor diepe integratie.
Technische ondersteuning op afstand: 24/7 ondersteuning, snelle reactie en tijdige oplossing van kritieke problemen.
Garantie: Originele onderdelen en strikte naleving van het proces om optimale prestaties te herstellen.
Vaak gestelde vragen
1Wat is infrarood thermische beeldvorming?
In de natuur kunnen alle objecten waarvan de temperatuur hoger is dan absoluut nul (- 273 °C) infraroodstralen uitstralen.Met behulp van de infraroodcamera detector om het infraroodstralingstemperatuurverschil tussen het doel zelf en de achtergrond te meten, kun je verschillende infraroodbeelden krijgen, die ook thermische beelden worden genoemd.
2Hoe werken infrarood detectoren?
Infraroodstraling die door het doel wordt uitgezonden, komt binnen het detectiebereik van de thermische detector.dan zet de infrarood detector het stralingssignaal van verschillende intensiteit om in het overeenkomstige elektrische signaal., en dan door versterking en video verwerking, vormt het infrarood beeld dat met het blote oog kan worden waargenomen.
3Wat zijn de voordelen van afgekoelde infrarooddetectoren?
De afgekoelde infraroodfocaalvlakdetector werkt bij een lage temperatuur die wordt geleverd door een detectordewarkoeler (ddc).Het heeft een hoge gevoeligheid en kan een subtieler temperatuurverschil onderscheiden dan een ongekoelde infrarooddetectorHet kan objecten detecteren, identificeren en herkennen op een zeer lange afstand van meer dan tien kilometer.De structuur van de gekoelde detector is zeer complex, wat resulteert in een relatief hoge kosten dan niet-gekoelde detector.
