GAVIN330 MWIR koelde Thermische Imager Module Hoge Betrouwbaarheid 320x256 30μm
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 320x256 / 30μm | Materiaal | MCT |
---|---|---|---|
NETD | ≤10mK | Spectrale Waaier | 3.7~4.8μm (mw) |
Grootte | 150×67×80mm | Gewicht | ≤900g |
Hoog licht | MWIR koelde Thermische Imager,GAVIN330 gekoelde Thermische Imager,320x256 thermische Imager Module |

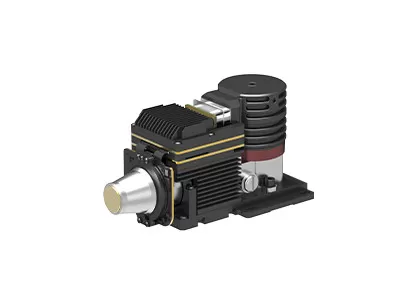

GAVIN330 hoge Betrouwbaarheid Gekoelde de Thermische Weergavemodule van HgCdTe 320x256/30μm MWIR
De reeks van GAVIN is de norm gekoelde infrarode die module door Globale Sensortechnologie wordt ontwikkeld (GST). Het is beschikbaar met verschillende resolutieformaten, verschillende golfbanden en ook verschillende ononderbroken optische lensopties.
GAVIN330 de thermische weergavemodule is één van de reeks van GAVIN met de gekoelde binnen detector van 320x256/30μm MWIR en RS058 cryocooler. Het werkt in de 3.7~4.8μm spectrale waaier. Met industriële norm cameralink interface, kan de infrarode camera of de systeemintegrator hun eigen volledige die camera gemakkelijk ontwerpen of integreren op de GAVIN330 gekoelde infrarode module wordt gebaseerd.
De globale Sensortechnologie is geëngageerd aan het openen van een nieuwe visie voor de infrarode thermische industriële weergave. Wij specialiseren ons in het ontwerp, de vervaardiging, de verkoop en de marketing van thermische weergavedetectors en infrarode modules om onze klanten te verstrekken een verscheidenheid van infrarode thermische weergaveoplossingen die secundaire ontwikkelingstijd verkorten en zeer de kosten voor klanten drukken.
- Hoog - kwaliteits Thermische Weergave
- Hoge Gevoeligheid, NETD≤10mK
- Lange afstandopsporing
- Gemakkelijke Integratie in het Systeem
- DVP/Cameralink Interface, RAW/YUV-Beeldoutput
- Diverse Ononderbroken Optische zoomfunctieslenzen zijn Beschikbaar
Model | GAVIN330 |
De Detectorprestaties van IRL | |
Resolutie | 320x256 |
Pixelhoogte | 30μm |
Cryocooler | RS058 |
Spectrale Waaier | 3.7μm~4.8μm mw |
Het koelen Tijd (20°C) | ≤7min |
NETD (20°C) | ≤10mK |
Beeldverwerking | |
Framesnelheid | 50Hz/100Hz/200Hz |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | ×1/×2/×4 |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | J30JZ 25pin |
Analoge Video | VRIEND |
Digitale Video | RAW/YUV met 16 bits: DVP/Cameralink-Output met 16 bits |
Externe Synchronisatie | Kader Externe Synchronisatie: RS422 niveau |
Mededeling | RS422, 115200bps |
Voeding | 20~28VDC |
Stabiele Machtsconsumptie | 12W |
Afmeting (mm) | 150×67×80 |
Gewicht | ≤900g |
Verrichtingstemperatuur | -40°C ~ +60°C |
Trillingsomvang | Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk |
Optische Lens | |
Facultatieve Lens | Ononderbroken Gezoem 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN330 koelde thermische cameramodule wijd wordt gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.
1. Hoe te om juiste infrarode detectorresolutie te kiezen?
Het hangt van de daadwerkelijke behoeften en de toepassingen van uw producten af, en de prijs is ook een factor die moet worden overwogen. Als de beeldkwaliteit niet hoog is, kunt u de infrarode detector met lage resolutie, zoals 120x90, 256x192, 400x300 kiezen. Als u een zeer duidelijk beeld voor sommige speciale doeleinden, zoals verre controle nodig hebt, kunt u een hoge resolutie infrarode detector van 1280x1024 kiezen.
2. Hoe te om juiste pseudokleur voor thermische weergave te selecteren?
- Grijs-wit is geschikter voor het doel met klein temperatuurverschil
- Rood en het blauw is geschikter voor de scène waar de probleempunten moeten worden gevonden.
- Het ijzerrood is het standaardkleurenpalet van de machtsindustrie.
Nota: geen kwestie die het palet u kiest, zal de thermische temperatuur helemaal niet veranderen.
3. Hoe te om een geschikte infrarode thermische cameralens te kiezen?
- De standaardlens kan normale doelstellingen met aangewezen afstand bereiken
- Voor de telelens, is het geschikt voor doelstellingen die vrij klein is en van een lange afstand moet worden bekeken
- Om meer detail van voorwerpen bij dichte afstand te zien, is de brede hoeklens beter.
- De macrolens is voor het zien van zeer tinny doel met dichte afstand, zoals spaanderkring.
