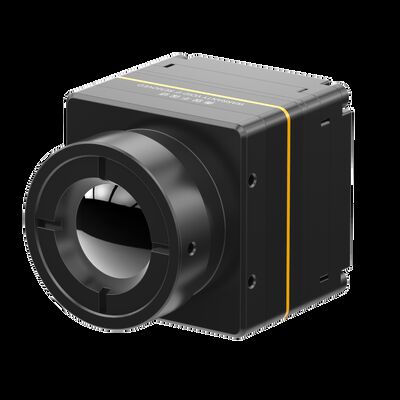

Onverkoelde FPA-thermische beeldcamera-kern met 384x288/17μm infrarooddetector

  • Uncooled FPA Thermal Imaging Camera Core with 384x288/17μm Infrared Detector
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer MUNT417G3
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Digitale framesnelheid 25/30/50Hz Oplossing 384x288 /17μm
Digitale video RAW/YUV422 NETD ≤30mK/F1.0/25℃
Spectraal bereik 8~14μm Analoge video PAL/NTSC
Markeren

De ongekoelde Kern van de de Thermische Weergavecamera van FPA

,

400x300 de Kern van de thermische Weergavecamera

,

400x300 de infrarode Kern van de Detector Thermische Camera
Laat een bericht achter
Productomschrijving
Ongekoelde FPA-warmtebeeldcamerakern met 384x288/17μm infrarooddetector
Productbeschrijving

COIN417G2 ongekoelde infraroodmodule integreert 384x288/17μm wafer level package (WLP) infrarood beelddetector, hoogwaardig signaalverwerkingscircuit en beeldverwerkingsalgoritme. De prestaties van de infraroodkern zijn verder verbeterd met een verbeterde ASCI-chip. Bovendien nemen de beeldprestaties met 30% toe door gebruik te maken van een geavanceerd beeldverwerkingsalgoritme.

De COIN417G2-infraroodmodule beschikt over een scherpe en heldere thermische beeldpresentatie, compact formaat en lage kosten.

Tot nu toe hebben we integrators voorzien van verschillende volwassen en stabiele infrarood-warmtebeeldoplossingen. Het is gemakkelijker voor de gemeenschappelijke thermische beeldvormingsmodule uit de COIN-serie om in meer eindproducten te worden geïntegreerd, waardoor de kosten voor integrators aanzienlijk worden verlaagd.

De COIN417G2 thermische module kan worden gebruikt in Industrial Vision, Beveiligingsmonitoring, Brandbestrijding en redding, Buitenshuis, Machine Vision, ADAS enz.

Belangrijkste kenmerken

Uitgebreide functionaliteit, kosteneffectief ontwerp
• Ontwikkeld met behulp van een hoogwaardige verpakkingsdetector op waferniveau
• Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren

Uitstekende prestaties, superieure beeldvorming
• Hoge gevoeligheid met een typische NETD≤30mK
• Beeldalgoritmen van de volgende generatie zorgen voor duidelijkere, scherpere thermische beelden

Flexibele uitbreiding, snelle integratie
• Meerdere optische lensopties beschikbaar voor diverse toepassingsscenario's
• Ondersteunt USB2.0/DVP/LVDS/BT.656 beelduitvoerinterfaces
• Voert RAW/YUV-beeldgegevens uit via seriële poortbesturing

Productspecificaties
Model MUNT417G3
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 384×288
Pixelgrootte 17μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤30mK/F1.0/25℃
Beeldverwerking
Digitale framesnelheid 25/30/50 Hz
Opstarttijd 6s
Analoge video PAL/NTSC
Digitale video RAW/YUV422
Afbeeldingsalgoritme Niet-uniformiteitscorrectie (NUC)
3D-ruisonderdrukking (3DNR)
2D-ruisonderdrukking (DNS)
Compressie van dynamisch bereik (DRC)
Randverbetering (EE)
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
ICC-software Modulebediening en videoweergave
Elektrisch
Standaard externe interface 50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk)
Uitbreidingsbord USB3.0/USB2.0/VPC/USB2.0&VPC
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/DVP16/USB2.0/BT.656/LVDS
Voedingsspanning 4,5~5,5V
Typisch stroomverbruik 0,65 W
Mechanisch
Naakte kerngrootte (mm)
25,4 mm × 25,4 mm × 16,5 mm
Naakt kerngewicht (g) 16,6±1
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen Willekeurige trillingen, 5,35 gram, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens
Optische lens Athermische vaste focus: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Beschermingsniveau IP67 (voorlens)
Uw vertrouwde partner in infrarooddetectie
  • Diepe technische expertise
    Met vele jaren ervaring in het onderzoek, de ontwikkeling en de toepassing van infraroodsensortechnologie hebben we sterke capaciteiten opgebouwd op het gebied van chipontwerp, waferfabricage, verpakking en testen, evenals systeemintegratie. Onze solide basis stelt ons in staat voortdurend innovatieve en betrouwbare producten te leveren die voldoen aan de veranderende markteisen.
  • Gericht op innovatie en praktische implementatie in infrarooddetectie
    We streven naar technologische doorbraken op het gebied van thermische beeldvorming, waarbij we voortdurend de grenzen verleggen op het gebied van NETD, SWaP en bedrijfstemperatuur. Onze producten zijn consequent toonaangevend in toepassingen op het gebied van beveiliging, industriële monitoring, intelligente systemen en meer.
  • Gediversifieerde productportfolio
    Gesteund door onafhankelijk R&D en meerdere technische trajecten, bieden we een uitgebreid assortiment infrarooddetectiecomponenten (zowel gekoeld als ongekoeld) die op maat gemaakte oplossingen bieden voor een grote verscheidenheid aan industrieën.
  • Strenge betrouwbaarheidsvalidatie zorgt voor kwaliteitsborging
    Ondersteund door een robuust kwaliteitsmanagementsysteem ondergaan onze producten tijdens de productie meerdere testprocedures om stabiliteit en betrouwbaarheid op de lange termijn te garanderen.
  • Professionele technische ondersteuning en gezamenlijke ontwikkelingsdiensten
    Ons engineeringteam werkt nauw samen met de R&D- en productteams van klanten om de systeemintegratie te versnellen, de efficiëntie te verbeteren en de time-to-market te verkorten. Uw succes is onze gedeelde missie.
Onze productlijn
  • Hoge gevoeligheid en uitstekende prestaties
  • Toonaangevende technologie in de infraroodindustrie
  • Diverse infrarood detectoren verkrijgbaar
  • Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
  • Volumeproductie om een ​​snelle levering te garanderen
  • Drie productielijnen met een jaarlijkse productiecapaciteit van maximaal miljoenen detectoren
Veelgestelde vragen
1. Wat is infraroodthermografie?
Thermografie is een nieuwe en effectieve technologie van een niet-invasieve diagnostische methode gebaseerd op detectie van de oppervlaktetemperatuur van objecten. De door een object uitgezonden infraroodstraling (IR) wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
2. Waarvoor kan de infraroodthermografie worden gebruikt?
Het infrarood warmtebeeld kan worden gebruikt voor het uitvoeren van huisinspecties, het vaststellen van structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren en nog veel meer.
3. Wat zijn de voordelen van infraroodthermografie?
Voor de niet-destructieve test is deze eenvoudig te testen en snel te reageren zonder schade, wat resulteert in kostenbesparing, verhoging van de werkefficiëntie en vermindering van de afschrijving van mankracht en apparatuur.

Voor de medische thermografie is het zeer efficiënt om de verborgen problemen in het menselijk lichaam te vinden, 100% veilig zonder straling en pijn, wat een ideaal hulpmiddel is voor vroegtijdige gezondheidsscreening.
