1280x1024/8μm Ultra-miniatuur LWIR thermische beeldvorming module zonder koeling

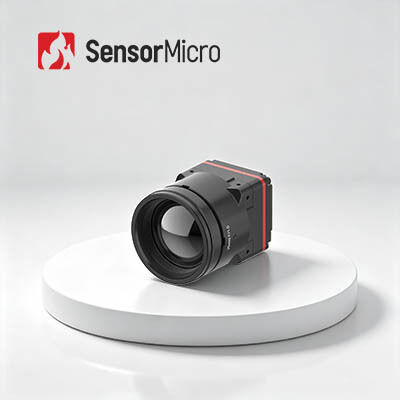

  • 1280x1024/8μm Ultra-Miniature Uncooled LWIR Thermal Imaging Module
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL1208
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024/8μm NETD ≤30mK
Framesnelheid 25/30 Hz Spectraal bereik 8~14μm
Typisch stroomverbruik 1W Voedingsspanning 4.5-5.5V
Markeren

1280x1024 thermische Weergavemodule

,

De Ongekoelde Thermische Module van de toezichtcamera

,

1280x1024 ongekoelde Thermische Module
Laat een bericht achter
Productomschrijving

1280x1024/8μm Ultra-miniatuur LWIR thermische beeldvorming module zonder koeling


Productbeschrijving


De iTL1208 is's werelds eerste 8μm megapixel infraroodcamera kern ontworpen voor superieure SWaP optimalisatie en volgende generatie thermische beeldvorming systemen.Uitgerust met de geavanceerde ApexCore 1280×1024/8μm super infrarood detector, deze compacte thermische camera kern levert echte megapixel high-definition thermische beelden met ultra-fijne 8μm pixel pitch, waardoor uitzonderlijke integratie dichtheid voor compacte apparaat ontwerpen.Met miniaturiseerde afmetingen van 22Met een lichtgewicht van 35,7 ± 2 g (met 12 mm lens) en een oppervlakte van.6 × 22,6 × 34,5 mm, bereikt de iTL1208 infraroodcameramodule een krachtige thermische prestatie met minimale grootte, gewicht en stroomverbruik.Met slechts 1W laag energieverbruik, germaniumvrije chalcogenideoptica en flexibele MIPI CSI-uitgang die RAW- en YUV-gegevens ondersteunt, zorgt deze industriële infraroodcamera voor snelle,naadloze integratie voor thermische handtoestellen en mobiele beeldopnameplatformen.


Hoofdkenmerken


8 μm megapixel doorbraak
• Werelds eerste 8 μm megapixel thermische camera kern
• Aangedreven door de ApexCore 1280×1024/8μm superinfrarood detector, die een hoge resolutie met ultracompacte integratie in evenwicht brengt.

In de voorhoede van SWaP-prestaties
• Maatregelen slechts 22,6 × 22,6 × 34,5 mm, weegt 35,7 ± 2 g (inclusief een 12 mm lens) en verbruikt slechts 1 W
• Het doorbreken van de groottebeperking voor megapixel thermische beeldvorming

Germaniumvrije optica, snelle integratie
• Germaniumvrije chalcogenidoptica met meerdere lensopties voor uiteenlopende toepassingsvereisten.
• MIPI CSI-interface voor beelduitvoer met RAW- en YUV-gegevensuitvoer voor vereenvoudigde systeemintegratie.


Productspecificaties


Model iTL1208
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 1280×1024
Pixelgrootte 8 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 30mK
Beeldverwerking
Digitale beeldsnelheid 25/30 Hz
Starttijd ≤ 6 s
Digitale video RAW/YUV
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Afbeeldingsweergave 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
PC-software Controlemodule en videodisplay
Elektrische apparatuur
Standaard externe interface 34Pin_Connector Interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/I2C
Digitale video-interface MIPI-CSI
Voedingsspanning 4.5-5.5V
Typisch energieverbruik 1W
Mechanische apparatuur
Afmeting (inclusief lens) Met 5 mm lens: 22,6 mm × 22,6 mm × 50 mm (lens buitendiameter Φ37 mm)
Met een lens van 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (lens met buitendiameter Φ33 mm)
Met 12 mm lens: 22,6 mm × 22,6 mm × 34,5 mm (lens buitendiameterΦ26,6 mm)
Met een lens van 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (lens met buitendiameter Φ27 mm)
Met 25 mm lens: 22,6 mm × 22,6 mm × 44,2 mm (lens buitendiameter Φ33 mm)
Met 35 mm-lens: 22,6 mm × 22,6 mm × 50,9 mm (lens buitendiachter Φ43,2 mm)
Gewicht (inclusief lens) 85.5±4.5g (met 5 mm lens)
70.5±3,6 g  (Met 10mm lens)
350,7 ± 2 g  (Met 12mm lens)
40.7±2,1 g  (Met 17mm lens)
71.0±3,6 g  (Met 25mm lens)
110±5,5 g  (Met 35mm lens)
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie 5.35 grams, willekeurige trillingen, 3-as.
Gevolgen Halve sinusgolf, 40 g / 11 ms, impactrichting 3 As, 6 richting
Certificering RoHS2.0/REACH
Optische lens Vaste scherpstelling Athermal: 5/10/12/17/25/35mm


Industriële toepassingen


De iTL1208 thermische beeldvorming module wordt veel gebruikt in verschillende industrieën zoals bosbrandbestrijding, onderhoud van elektriciteit, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten,Draagbare apparaten, enz..


Onze sterke punten


Diversificeerde productportefeuille

Grondige technische deskundigheid

Strenge validatie van betrouwbaarheid zorgt voor kwaliteitsborging

Gefocust op innovatie en praktische toepassing in infraroodsensoren

Professionele technische ondersteuning en gezamenlijke ontwikkeling


Vaak gestelde vragen


1Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming is een soort methode die gebruikmaakt van infraroodstraling en thermische energie om informatie over objecten te verzamelen.Volgens het stralingsverschil tussen het object en de achtergrondomgeving en het stralingsverschil van elk deel van het object zelf, kan het infrarood thermische beeld de stralingsfluctuatie van elk deel van de scène weergeven, waardoor de kenmerken van de scène worden weergegeven.


2Wat is het voordeel van infrarood thermische beeldvorming?

--- Zie door de totale duisternis;

--- Identificatie onder camouflage;

--- detectie op lange afstand;

--- detectie van warmteverdeling;

--- Temperatuurmeting zonder contact;

--- Bewustzijn van het beroep


3Wat zijn de toepassingen van infrarood thermische beeldvorming?

Temperatuurmeting en beeldvorming in alle weersomstandigheden zijn twee fundamentele functies van de infraroodwarmtebeeldvormingstechnologie.beveiliging en toezicht, industriële productie, wetenschappelijk onderzoek, medische behandeling en andere traditionele gebieden.
