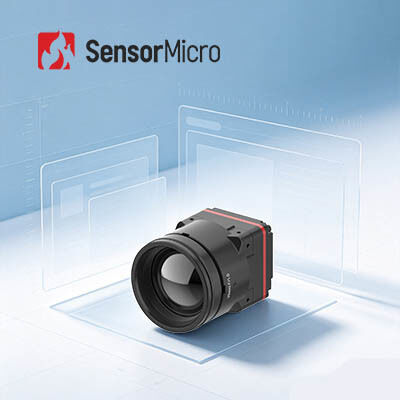

Hoge Gevoeligheid 1280x1024 Resolutie 8µm Pixelgrootte Thermische Camera Kern voor Snelle Integratie

  • High Sensitivity 1280x1024 Resolution 8μm Pixel Size Thermal Camera Core for Fast Integration
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL1208
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024 / 8μm NETD ≤30mK
Spectraal bereik 8μm ~ 14μm Digitale framesnelheid 25/30 Hz
Voedingsspanning 4.5-5.5V Typisch stroomverbruik 1W
Markeren

MWIR-Camerakern 640x512

,

De snelle Kern van de Integratiemwir Camera

,

De hoge Kern van de Gevoeligheidsmct Thermische Camera
Laat een bericht achter
Productomschrijving
Hooggevoelige LWIR-thermische camera kern 1280x1024/8μm voor snelle integratie
Productoverzicht

Verzamel ultrahelder, gedetailleerd thermisch beeldmateriaal met de iTL1208 8μm megapixel infraroodcamera-kern, een hoogwaardige thermische beeldoplossing voor nauwkeurige detectie. This advanced thermal imaging core adopts the ApexCore 1280×1024/8μm large-format megapixel detector featuring an industry-leading 8μm pixel size that significantly boosts integration density and imaging accuracy.

Gepaard met professionele beeldverbetering algoritmen, het optimaliseert effectief beeld contrast, elimineert lawaai, en herstelt rijke thermische details,het leveren van superieure hoge-definitie thermische beeldresultatenDe iTL1208 bereikt extreme SWaP-optimalisatie met compacte afmetingen, lichtgewicht en laag stroomverbruik.perfect aan de dubbele eisen van hoge resolutie en draagbaarheid voor moderne thermische beeldvorming apparaten.

Hoofdkenmerken
  • 8 μm megapixel doorbraak:'s Werelds eerste 8 μm megapixel thermische camera kern aangedreven door de ApexCore 1280 × 1024 / 8 μm super infrarood detector, het balanceren van hoge resolutie met ultra-compacte integratie.
  • Geavanceerde SWaP-prestaties:Maatregelen slechts 22,6 × 22,6 × 34,5 mm, weegt 35,7 ± 2 g (inclusief een 12 mm lens), en verbruikt slechts 1 W, waardoor de grootte barrière voor megapixel thermische beeldvorming wordt gebroken.
  • Germaniumvrije optica en snelle integratie:MIPI CSI-beelduitvoerinterface met RAW- en YUV-gegevensuitvoer voor vereenvoudigde systeemintegratie.
Productspecificaties
Model iTL1208
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 1280×1024
Pixelgrootte 8 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 30mK
Beeldverwerking
Digitale beeldsnelheid 25/30 Hz
Starttijd ≤ 6 s
Digitale video RAW/YUV
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Afbeeldingsweergave 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
PC-software Controlemodule en videodisplay
Elektrische apparatuur
Standaard externe interface 34Pin_Connector Interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/I2C
Digitale video-interface MIPI-CSI
Voedingsspanning 4.5-5.5V
Typisch energieverbruik 1W
Mechanische apparatuur
Grootte (inclusief lens) Met 5 mm lens: 22,6 mm × 22,6 mm × 50 mm (lens buitendiameter Φ37 mm)
Met een lens van 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (lens met buitendiameter Φ33 mm)
Met 12 mm lens: 22,6 mm × 22,6 mm × 34,5 mm (lens buitendiameter Φ26,6 mm)
Met een lens van 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (lens met buitendiameter Φ27 mm)
Met 25 mm lens: 22,6 mm × 22,6 mm × 44,2 mm (lens buitendiameter Φ33 mm)
Met 35 mm-lens: 22,6 mm × 22,6 mm × 50,9 mm (lens buitendiachter Φ43,2 mm)
Gewicht (inclusief lens) 85.5±4.5g (met 5 mm lens)
70.5±3.6 g (met 10 mm lens)
35.7±2g (met 12 mm lens)
40.7±2,1 g (met 17 mm lens)
71.0±3,6 g (met 25 mm lens)
110±5,5 g (met 35 mm lens)
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie 5.35 grams, willekeurige trillingen, 3-as.
Gevolgen Halve sinusgolf, 40 g/11 ms, inslagrichting 3 As, 6 richting
Certificering RoHS2.0/REACH
Optische lens Vaste scherpstelling Athermal: 5/10/12/17/25/35mm
Industriële toepassingen

De iTL1208 thermische beeldvorming module wordt op veel gebieden gebruikt, zoals bosbrandbestrijding, onderhoud van elektriciteit, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten,en nog meer..

Onze voordelen
  • Product aanpassing:Aanpassing van de configuratie en aanpassing van de algoritmen aan de specifieke eisen van de branche
  • Technische ondersteuning en opleiding ter plaatse:Voorzien van kernklanten met praktische installatie van het systeem en operationele opleiding
  • Gezamenlijke innovatie voor nieuwe producten en markten:Samenwerken met klanten om innovatieve infraroodtoepassingsoplossingen samen te ontwikkelen
Vaak gestelde vragen
Wat is thermische gevoeligheid?

De thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor de evaluatie van thermische beeldcamera's met middelgolf (MWIR) en lange golf (LWIR).Het is rechtstreeks gerelateerd aan de helderheid gemeten door de thermische beeldvormerHet is een numerieke waarde die de signaal/geluidsverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvin (mK).Hoe hoger de gevoeligheid en hoe duidelijker het beeld.

Wat zijn de toepassingen van thermische beeldvorming?

Temperatuurmeting en beeldvorming bij alle weersomstandigheden zijn twee fundamentele functies van infrarood thermische beeldvormingstechnologie.Producten die op basis van deze twee technologieën zijn ontwikkeld, worden veel gebruikt voor beveiliging en monitoring., industriële inspectie, brandbestrijding, voorspellend onderhoud, ADAS, epidemiepreventie, AIoT en meer.
