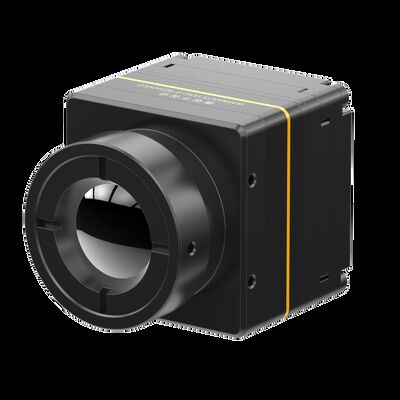

Ultra Compacte Ongekoelde Thermische Module met 9,1/13/19mm Lens
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 384x288 /17 μm | NETD | ≤50mK |
---|---|---|---|
Spectrale waaier | 8~14μm | Grootte | 21x22.3x15.6mm (met 9.1mm Lens) |
Temperatuurwaaier | (Klantgericht) -20℃~+550℃ | Temperatuurnauwkeurigheid | ±3℃ of ±3% |
Hoog licht | Ongekoelde Thermische Module met 9.1mm Lens,Ongekoelde Thermische Module met 13mm Lens,Thermische Cameramodule met 19mm Lens |

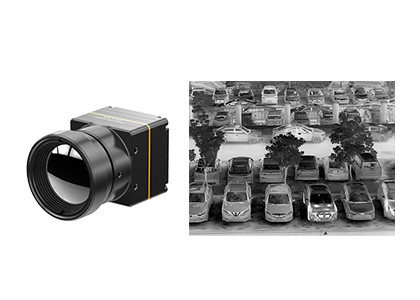

Ongekoelde Thermische Module voor Veiligheid en Toezicht met de Lens van 9.1/13/19mm
De globale Sensortechnologie (GST) lanceerde eens één thermische module van COIN417 met een ultra-compacte structuur die bijna de grootte van een één-dollar muntstuk is. Nu, komt hier een nieuwe generatie: de Ongekoelde Thermische Module van COIN417G2. Niet alleen wordt de structuur bijgewerkt, maar ook de verbeteringen van globale prestaties.
De infrarode kern van GST COIN417G2 gebruikt de laatste versie van TEC-Minder GST417W-infrarode detector van het wafeltjeniveau. Door functionaliteit, wetenschappelijk aard en gemak als centrum en doel van ontwerp eerder dan verschijning te benadrukken, besteedt de nieuwe versie meer aandacht aan de prestaties. Het lichaam vermindert gestapeld deel met zijn algemene beknoptere structuur.
Het integreert van het het wafeltjeniveau van 400x300@17 μm detector van de het pakket (WLP) de infrarode weergave, de verwerkingskring van het hoge prestatiessignaal en het algoritme van de beeldverwerking.
De infrarode module van COIN417G2 komt in scherpe en kernachtige thermische beeldpresentatie, compacte grootte en lage kosten voor. Het heeft ook een facultatieve thermografische functie met metingswaaier van -20℃~550 ℃ voor industriële temperatuurmeting.
- Mini Size: 25.4x25.4x29.3mm (met 9.1mm Lens)
- Lichtgewicht: 29g±3g (met 9.1mm Lens)
- Typische NETD≤40mk
- Verbeterde Beeldkwaliteit
- Lage Machtsconsumptie
- Snelle Ontwikkeling & Integratie
Model | COIN417G2/R |
De Detectorprestaties van IRL | |
Materiaal | VOx |
Resolutie | 400×300 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8μm ~14μm |
Typische NETD | ≤40mK |
Beeldverwerking | |
Framesnelheid | 50Hz/30Hz/25Hz |
Starttijd | 3s |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656 |
Beeldalgoritme | Niet-uniformiteitscorrectie (NUC) 3D Lawaaivermindering (3DNR) 2D Lawaaivermindering (DNS) Dynamisch bereikcompressie (DRC) Randverhoging (EE) |
Digitaal Gezoem | 1X~8X ononderbroken Gezoem, 1/8 Stapgrootte (YUV-Output) |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
PC-Software | |
ICC Software | Modulecontrole en Videovertoning |
Elektrospecificatie | |
Standaard Externe Interface | 50Pin_HOURS: DF40C-50DP-0.4V (51), (UREN, Mannetje) |
USB-Uitbreidingsraad | Type-c |
Communicatie Interface | TTL-232/USB2.0 |
Digitale Videointerface | CMOS8/CMOS16/LVDS/USB2.0 |
Leveringsvoltage | 4~5.5V |
Typische Machtsconsumptie | 0.7W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~+50℃ |
De Waaier van de temperatuurmeting | -20℃~150℃, 0℃~550℃; Steunaanpassing en Uitbreiding |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±3℃ of ±3% |
Regionale Temperatuurmeting | Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur |
SDK | Vensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Grootte (mm) | 25.4×25.4×29.3 (met 9.1mm Lens) 25.4×25.4×41.2 (met 13mm Lens) 25.4×25.4×40 (met 19mm Lens) |
Gewicht | 29g±3g (met 9.1mm Lens) 42g±3g (met 13mm Lens) 44g±3g (met 19mm Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Trilling | 5.35grms, met 3 assen |
Schok | Halve Sinusgolf, 40g/11ms, met 3 assen, richting 6 |
Certificaten | ROHS2.0/REACH |
Optica | |
Facultatieve Lens | Vaste Athermal: 9.1mm/13mm/19mm |
Beveiligingsniveau | IP67 |
De thermische module van COIN417G2 wordt gebruikt in Thermografie, Veiligheid Controle, Brandbestrijdings & Redding, in openlucht, AIoT, Slimme Hardware, UAVs Nuttige lading, ADAS enz.
1. Wat is infrarode thermografie?
De thermografie is een nieuwe en efficiënte technologie van niet-invasieve kenmerkende die methode bij objecten de opsporing van de oppervlaktetemperatuur wordt gebaseerd. De infrarode die straling (van IRL) van een voorwerp wordt uitgezonden wordt geregistreerd en in de vorm van een kaart van de temperatuurdistributie gevisualiseerd.
2. Wat kan de infrarode thermografie voor worden gebruikt?
Het infrarode thermische beeld kan worden gebruikt om huisinspecties uit te voeren, structurele tekorten, elektrofouten, mechanische fouten, fysiologische veranderingen in mensen & dieren en veel meer bepalen.
3. Wat zijn de voordelen van infrarode thermografie?
Voor de niet destructieve test, het eenvoudig en snel is te testen aan reactie zonder schade, die in het besparen van kosten resulteert, die het werkefficiency verhogen, die arbeidskrachten en materiaalwaardevermindering verminderen.
Voor de medische thermografie, is het zeer efficiënt om de verborgen problemen in menselijk lichaam, 100%-brandkast zonder straling en pijn te vinden, die een ideaal hulpmiddel voor vroeg gezondheidsonderzoek is.
