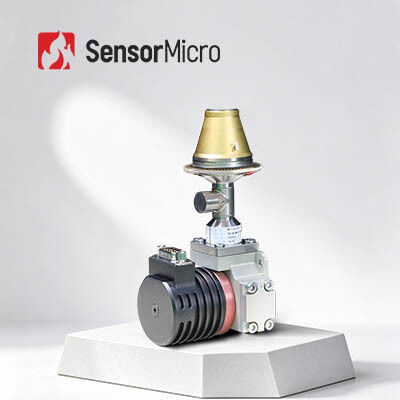

1280x1024 12μm gekoelde MWIR-infrarooddetector voor systeemintegratie MCT gekoelde infrarooddetector
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C1212M |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Technologie | Infrarood thermische beeldvorming | Sollicitatie | Systeemintegratie |
|---|---|---|---|
| Oplossing | 1280x1024/12μm | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| NETD | 18mK (F2/F4) | Max. Framesnelheid | 100 Hz |
| Markeren | HD de gekoelde Infrarode Detector van MWIR,De Infrarode Detector van de veiligheidscamera MWIR,Geïntegreerde Thermische Veiligheidscamera |
||
Productomschrijving
Productbeschrijving
De C1212M MWIR is een gekoelde mid-golflengte infrarood detector ontwikkeld door SensorMicro, die hoge definitie, hoge prestaties en hoge betrouwbaarheid combineert. Gebouwd op HgCdTe/MCT-technologie, levert het uitzonderlijke beeldvormingsmogelijkheden in een compacte behuizing.
De C1212M MWIR MCT gekoelde infrarood detector biedt vier keer zoveel pixels in hetzelfde actieve beeldgebied als conventionele 640×512 producten. Het is een ideale keuze voor thermische beeldvormingstoepassingen die superieure prestaties over lange afstand en gedetailleerde beeldherkenning vereisen in een pakket met een laag formaat, gewicht en stroomverbruik.
Belangrijkste Kenmerken
Megapixel Resolutie, Gevoelige Detectie
- 1280×1024 megapixel resolutie voor een breed gezichtsveld
- Mainstream pixelgrootte die hoge ruimtelijke resolutie en lange detectieafstand biedt
Scherpe Beeldkwaliteit
- Uitstekende beelduniformiteit met ≥99,5% effectieve pixeldichtheid
- Hoge gevoeligheid voor nauwkeurige doeldetectie
Hoge Veelzijdigheid, Betrouwbare Levering
- Aanpasbare F-getal
- Consistente kwaliteit in massaproductie
Productspecificaties
| Model | C1212M |
|---|---|
| Gevoelig Materiaal | MCT |
| Resolutie | 1280×1024 |
| Pixelgrootte | 12µm |
| Spectrale Respons | 3.7µm±0.2µm～4.8µm±0.2µm |
| Werkingsmodus | Snapshot; ITR/IWR Integratiemodi; Windows Modus; Anti-blooming |
| Laadcapaciteit | 6.75Me-/4.8Me- (ITR); 5.25Me-/3.3Me- (IWR) |
| Dynamisch Bereik | ITR Modus ≥80dB; IWR Modus ≥76dB |
| Uitvoer Kanaal | 4 of 8 Kanalen; Tot 20MHz per uitvoer |
| Max. Framesnelheid | 100Hz |
| Typische NETD | 18mK (F2/F4) |
| Effectieve Pixeldichtheid | ≥99,5% |
| Respons Niet-uniformiteit | ≤8% |
| Configureerbare Cryocooler | RS058F (Roterende Stirling Cryocooler) | LS734 (Lineaire Stirling Cryocooler) |
| Stabiel Stroomverbruik (23℃) | ≤7W (RS058F) | ≤10W (LS734) |
| Max. Stroomverbruik (71℃) | ≤17W (RS058F) | ≤45W (LS734) |
| Voeding | 24V DC |
| Koeltijd (23℃) | ≤6min (RS058F) | ≤4min (LS734) |
| Maximale Afmetingen (mm) | 149×58.5×71 (RS058F) | Compressor φ46×122, Dewar φ55×119 (LS734) |
| Gewicht (g) | ≤600 (RS058F) | ≤1200 (LS734) |
| Bedrijfstemperatuur | -45℃～+71℃ |
Producttoepassingen
De C1212M MWIR cryogeen gekoelde infrarood detector wordt veel gebruikt in vele gebieden, waaronder niet-destructief onderzoek (NDT), milieumonitoring, langeafstandsbewaking en wetenschappelijk onderzoek.
Divers Productportfolio
Rijke Productvariëteit
Een breed scala aan productformaten, waaronder infrarood detectoren, camerakernen en modules om te voldoen aan diverse integratievereisten. Meerdere arrayresoluties, pixelgroottes, golflengtes en lensopties bieden meer flexibiliteit voor diverse toepassingen.
Uitstekende Prestaties
Duidelijke beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan omgevingsuitdagingen.
Eenvoudige Integratie
Meerdere interface-opties maken integratie eenvoudig en maken snelle ontwikkeling mogelijk in meerdere toepassingsgebieden.
Veelgestelde Vragen
1. Wat is infrarood thermografie?
Thermografie is een nieuwe en effectieve technologie voor niet-invasieve diagnostische methoden op basis van detectie van de oppervlaktetemperatuur van objecten. De infrarood (IR) straling die door een object wordt uitgestraald, wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
2. Waarvoor kan infrarood thermografie worden gebruikt?
Het infrarood thermische beeld kan worden gebruikt voor woninginspecties, het bepalen van structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren, en nog veel meer.
3. Wat zijn de voordelen van infrarood thermografie?
Voor niet-destructief onderzoek is het eenvoudig te gebruiken en biedt het een snelle respons zonder schade, wat resulteert in kostenbesparingen, verhoogde werkefficiëntie, minder mankracht en minder afschrijving van apparatuur. Voor medische thermografie is het zeer efficiënt in het vinden van verborgen problemen in het menselijk lichaam - 100% veilig, zonder straling of pijn - waardoor het een ideaal hulpmiddel is voor vroege gezondheidsscreening.
