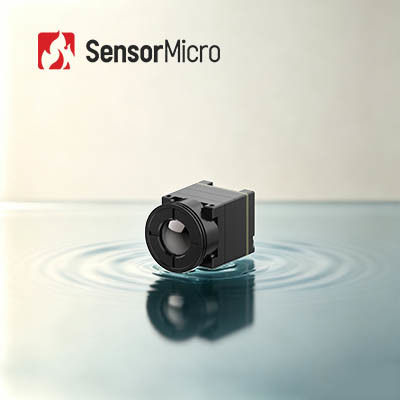

Onverkoelde thermische camera-module met resolutie 640x512 met licht gewicht en laag stroomverbruik

  • Uncooled 640x512 Resolution Thermal Camera Module with Light Weight and Low Power Consumption
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ROHS2.0/REACH
Modelnummer iTL612PLUS
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Spectraal bereik 8~14μm Oplossing 640x512 / 12μm
NETD ≤25mK Typisch stroomverbruik 0.65W
Digitale framesnelheid 25/30 Hz/50 Hz Voedingsspanning 4,2-5,5V
Markeren

De lichtgewichtkern van de Hommel Thermische Camera

,

De lineaire Verduisterende Thermische Camera van de Wijzehommel

,

RoHSuav Thermische Camerakern
Laat een bericht achter
Productomschrijving
Ongekoelde 640x512/12μm thermische cameramodule, lichtgewicht
Productoverzicht

De iTL612 PLUS thermische camerakern is ontwikkeld door SensorMicro. Het beschikt over een ultraminiatuurontwerp dat klein van formaat en licht van gewicht is, waardoor het gemakkelijk kan worden geïntegreerd in beveiligingscamera's voor bewakingstoepassingen onder alle weersomstandigheden.

Deze camerakern is gebouwd rond de ApexCore 640×512/12μm wafer-niveau detector en zet nieuwe maatstaven op het gebied van SWaP (grootte, gewicht en vermogen) met een doorsnede van slechts 17,3×17,3 mm en een gewicht van 13,7 g. Het ondersteunt meerdere uitgangsinterfaces, waaronder DVP8, LVDS, MIPI, USB 2.0 en BT.656, en levert een uitzonderlijke thermische gevoeligheid van ≤25 mK terwijl het slechts 0,65 W verbruikt.

Belangrijkste kenmerken
  • Ongeëvenaarde lichtheid en minimale belasting
    Ultraminiatuurformaat: 17,3 x 17,3 x 24,2 mm (inclusief 9,1 mm lens)
    Ultralicht: 13,7 ± 0,5 g (inclusief 9,1 mm-lens)
    Ultralaag stroomverbruik: slechts 0,65 W
  • Mogelijk gemaakt door ApexCore, gevoeliger en duidelijker
    Ontwikkeld op basis van de volgende generatie ApexCore-infrarooddetector met thermische gevoeligheid ≤25 mK
    Verbeterd met geavanceerde beeldverwerkingsalgoritmen voor superieure beeldhelderheid
  • Eenvoudige ontwikkeling en naadloze integratie
    Meerdere lensopties beschikbaar voor verschillende toepassingsscenario's
    Ondersteunt meerdere interfaces voor beelduitvoer: DVP8, LVDS, MIPI, USB 2.0 en BT.656
    RAW/YUV/Matrix-TEMP-gegevensuitvoer met seriële poortcontrole
Productspecificaties
Model iTL612PLUS
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 640×512
Pixelgrootte 12μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤25mK
Beeldverwerking
Digitale framesnelheid 25/30 Hz/50 Hz
Opstarttijd ≤6s
Digitale video RAW/YUV/Matrix-TEMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Beeldweergave 10 (Zwart Heet/Wit Heet/Pseudokleur)
Elektrisch
Standaard externe interface 30Pin_HRS-interface: DF40C-30DP-0,4V(51)
MIPI externe interface 34Pin_Panasonic-connectorinterface: AXE634124
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/LVDS/MIPI/USB2.0/BT.656
Voedingsspanning 4,2-5,5V
Typisch stroomverbruik 0,65 W
Mechanisch
Grootte (inclusief lens) 17,3 x 17,3 x 24,2 (9,1 mm-lens)
17,3 x 17,3 x 30,2 (13 mm-lens)
17,3 x 17,3 x 38 (24 mm-lens)
17,3 x 17,3 x 54 (45 mm-lens)
Gewicht (inclusief lens) 13,7 ± 0,5 g (9,1 mm-lens)
17,9 ± 0,5 g (13 mm-lens)
27,3 ± 0,5 g (24 mm-lens)
51 ± 0,5 g (45 mm-lens)
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen 5,35 g, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 30 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens Vaste focus athermisch: 9,1/13/24/45 mm
Industriële toepassingen
Bosbrandbestrijding Stroomonderhoud Fotovoltaïsche inspectie Beveiligingsmonitoring Draagbare apparaten Draagbare apparaten
Productvoordelen
Divers productportfolio

Een breed scala aan productformaten, waaronder infrarooddetectoren, camerakernen en modules om aan verschillende integratievereisten te voldoen.

Rijke productvariatie

Combinaties van meerdere arrayresoluties, pixelgroottes, golfbanden en lensopties bieden grotere flexibiliteit voor diverse toepassingen.

Uitstekende prestaties

Heldere beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid: ontworpen om te presteren onder een breed scala aan omgevingsomstandigheden.

Eenvoudige integratie

Meerdere interface-opties maken de integratie eenvoudig en maken een snelle ontwikkeling in meerdere toepassingsgebieden mogelijk.

Veelgestelde vragen
Wat is infrarood-thermische beeldvorming?

Infrarood thermische beeldvorming is een methode waarbij infraroodstraling en thermische energie worden gebruikt om informatie over objecten te verzamelen, om er afbeeldingen van te formuleren of om temperatuurinformatie van de objecten te verkrijgen, zelfs in omgevingen met slecht zicht.

Hoe werkt infrarood warmtebeeldvorming?

Infrarood thermisch beeldsysteem is een passieve contactloze detectie en identificatie van infraroodtechnologie. Het concentreert de infraroodstraling van de scène op de infrarooddetector van het brandvlakarray via het optische infraroodsysteem dat infraroodstraling kan passeren. De thermische detector zet het stralingssignaal met verschillende intensiteit om in het overeenkomstige elektrische signaal en vormt vervolgens door versterking en videoverwerking het infraroodbeeld dat met het blote oog kan worden waargenomen.
