640x512 resolutie 8μm Pixelgrootte 30mK NETD-warmtebeeldmodule voor integratie van beveiligingscamera's
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL608 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | L/C, T/T |
Productdetails
| Spectraal bereik | 8~14μm | Oplossing | 640x512 /8μm |
|---|---|---|---|
| Voedingsspanning | 4-5,5V | Digitale framesnelheid | 30/50 Hz |
| Typisch NETD | ≤30mK | Digitale video-interface | MIPI/USB2.0/BT.656 |
| Markeren | 12um UAV Thermische Camerakern,De onbemande Luchtkern van de Voertuigen Thermische Camera,UAV Kern van de Hommel de Thermische Camera |
||
Productomschrijving

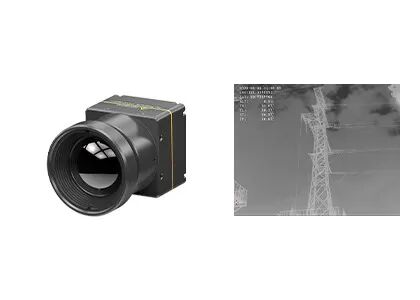

640*512 / 8μm warmtebeeldmodule geïntegreerd in beveiligingscamera
Productoverzicht
De iTL608 thermische camerakern van SensorMicro is een compacte, lichtgewicht oplossing ontworpen voor naadloze integratie in beveiligingscamera's, waardoor betrouwbare monitoringmogelijkheden onder alle weersomstandigheden mogelijk zijn.
Deze geavanceerde infraroodcamerakern is voorzien van een 8μm wafer level package (WLP) infrarood thermische detector met een resolutie van 640*512 en levert scherpe, heldere warmtebeelden met uitzonderlijke helderheid en details.
Belangrijkste kenmerken
- Extreem lichtgewicht ontwerp
Compacte afmetingen van 13 * 13 * 18,3 mm en gewicht van 6,7 ±1,5 g (inclusief 6 mm lens), voor superieure integratiedichtheid - Hoge gevoeligheid, nauwkeurige detectie
8μm ultrakleine pixelgrootte met een resolutie van 640 * 512 voor fijne details en heldere beelden; typisch NETD ≤ 30 mK voor betrouwbare detectie van subtiele temperatuurvariaties - Vereenvoudigde ontwikkeling, snelle integratie
Meerdere optische lensopties; ondersteunt MIPI/USB 2.0/BT.656-interfaces; Uitvoer van RAW- en YUV-beeldgegevens met seriële poort/I2C-besturing
Productspecificaties
| Model | iTL608 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Oplossing | 640*512 |
| Pixelgrootte | 8μm |
| Spectrale reactie | 8μm ~ 14μm |
| Typisch NETD | ≤30mK |
| Beeldverwerking | |
| Digitale framesnelheid | 30/50 Hz |
| Opstarttijd | ≤6s |
| Digitale video | RAW/YUV/TMP |
| Afbeeldingsalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beeldweergave | 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elektrisch | |
| Standaard externe interface | 34Pin_Connector-interface: BP04SD-34-0065-R0 |
| Communicatie-interface | TTL-232/USB2.0/I2C |
| Digitale video-interface | MIPI/USB2.0/BT.656 |
| Voedingsspanning | 4-5,5V |
| Typisch stroomverbruik | 0,4 W |
| Mechanisch | |
| Grootte (inclusief lens) | Met 6 mm lens: 13 * 13 * 18,3 mm (buitendiameter lens Φ12,3 mm) Met 8,7 mm lens: 13 * 13 * 19,8 mm (buitendiameter lens Φ15,6 mm) Met 16,7 mm lens: 13 * 13 * 27,9 mm (buitendiameter lens Φ22,2 mm) Met 30 mm lens: 13 * 13 * 39 mm (buitendiameter lens Φ36 mm) |
| Gewicht (inclusief lens) | 6,7 ± 1,5 g (lens van 6 mm) 7,5 ± 1,5 g (8,7 mm-lens) 17 ± 1,5 g (16,7 mm-lens) 42,7 ± 1,5 g (30 mm-lens) |
| Aanpassingsvermogen aan het milieu | |
| Bedrijfstemperatuur | -40℃ ~ +70℃ |
| Opslagtemperatuur | -45℃ ~ +85℃ |
| Vochtigheid | 5% ~ 95%, niet-condenserend |
| Trillingen | 5,35 gram, willekeurige trillingen, 3 assen |
| Invloed | Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer |
| Certificering | ROHS2.0/BEREIK |
| Optische lens | Vaste focus athermisch: 6/8,7/16,7/30 mm |
Industriële toepassingen
De iTL608 thermische camerakern is ideaal voor: bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten en meer.
Productlijnvoordelen
- Hoge gevoeligheid en uitstekende prestaties met toonaangevende infraroodtechnologie
- Diverse infrarooddetectoren verkrijgbaar in zowel ongekoelde als gekoelde formaten met verschillende pixelgroottes
- Volumeproductiemogelijkheden met drie productielijnen die een jaarlijkse productie van miljoenen detectoren ondersteunen
Over SensorMicro
SensorMicro is opgericht met een eenvoudige maar krachtige overtuiging: innovatie moet in de behoeften van de echte wereld voorzien. Onze missie is om mensen en systemen in staat te stellen verder te kijken dan de oppervlakte en patronen, problemen en mogelijkheden die daaronder liggen te onthullen.
Door onzichtbare warmte om te zetten in zichtbare gegevens helpen we industrieën slimmere beslissingen te nemen, kritieke bedrijfsmiddelen te beschermen en op een heldere manier door complexiteit te navigeren. Onze klantgerichte aanpak en wereldwijde zakelijke aanwezigheid hebben van SensorMicro een betrouwbare partner gemaakt op het gebied van veiligheid, brandbestrijding, industriële inspectie, medische zorg, machinevisie, milieumonitoring en initiatieven op het gebied van koolstofneutraliteit.
Veelgestelde vragen
1. Wat is infrarood-warmtebeeldvorming?
In de natuur zenden alle objecten met temperaturen boven het absolute nulpunt (-273℃) infraroodstraling uit. Infrarood thermische beeldvorming maakt gebruik van cameradetectoren om temperatuurverschillen tussen doelen en hun achtergrond te meten, waardoor thermische beelden worden gecreëerd die deze variaties visualiseren.
2. Hoe werken infrarooddetectoren?
Infraroodstraling uitgezonden door doelen komt binnen in het detectiebereik van de thermische detector. De detector zet deze straling om in overeenkomstige elektrische signalen, die vervolgens worden versterkt en verwerkt om zichtbare infraroodbeelden te creëren.
3. Wat zijn de voordelen van gekoelde infrarooddetectoren?
Gekoelde infrarood-brandpuntsvlakdetectoren werken bij lage temperaturen, geleverd door detector-dewar-koelers (DDC). Ze bieden een hogere gevoeligheid dan ongekoelde detectoren, waardoor detectie van subtielere temperatuurverschillen en objectdetectie op grote afstand (meer dan tien kilometer) mogelijk is. Hun complexe structuur resulteert echter in hogere kosten in vergelijking met ongekoelde detectoren.
