Kleine de Thermische Weergavekern 400x300 COIN417G2 van de Grootte Lange Golf

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 384x288 /17 μm | NETD | ≤50mK |
---|---|---|---|
Spectrale Waaier | 8~14μm | Grootte | 21x22.3x15.6mm (met 9.1mm Lens) |
Temperatuurwaaier | (Klantgericht) -20℃~+550℃ | Temperatuurnauwkeurigheid | ±3℃ of ±3% |
Markeren | Thermische Weergavekern 400x300,De Kern van de VOx Thermische Weergave,384x288 thermische Camerakern |

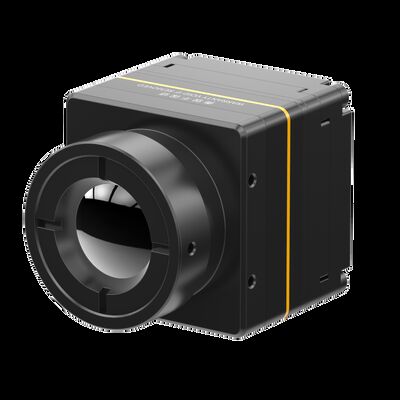

Kleine de Thermische Weergavekern 400x300 COIN417G2 van de Grootte Lange Golf
De ongekoelde Kern van de de Thermische Weergavecamera van FPA met de Infrarode Detector van 400x300
COIN417G2 de ongekoelde infrarode module is een nieuwe die generatieversie van COIN417 door Globale Sensortechnologie wordt ontwikkeld (GST). Het integreert van het het wafeltjeniveau van 400x300@17 μm detector van de het pakket (WLP) de infrarode weergave, de verwerkingskring van het hoge prestatiessignaal en het algoritme van de beeldverwerking zoals niet-Uniformiteitscorrectie (NUC), 3D Lawaaivermindering (3DNR), 2D Lawaaivermindering (DNS), Dynamisch bereikcompressie (DRC), Randverhoging (EE).
De infrarode module van COIN417G2 komt in scherpe en kernachtige thermische beeldpresentatie, compacte grootte en lage kosten voor. Het heeft ook een facultatieve thermografische functie met metingswaaier van -20℃~550 ℃ voor industriële temperatuurmeting.
De thermische module van COIN417G2 wordt gebruikt in Thermografie, Veiligheid Controle, Brandbestrijdings & Redding, in openlucht, AIoT, Slimme Hardware, UAVs Nuttige lading, ADAS enz.
De globale Sensortechnologie is een leverancier van gekoelde ongekoelde infrarode detectors en infrarode thermische weergavemodules. Deze infrarode FPA-detectors en thermische camerakernen zijn gedeeltelijke componenten van infrarode thermische camera's, die speciaal voor de secundaire ontwikkelingsbehoeften van de klanten worden gebruikt.
Uitstekende Beeldprestaties
• Het krachtige algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Huidige scherpere en duidelijkere beeldkwaliteit
Temperatuurmeting
• Met waaier van 20℃~150℃, 0~550℃
• Steunaanpassing & uitbreiding
Hogere Efficiency
• Met starttijd bij de consumptie van 3s en van de macht zo laag zoals 0.7w
Snellere Integratie
• De outputinterface van het steundvp/lvds beeld, de digitale videooutput van RAW/YUV, seriële poortcontrole
Model | COIN417G2/R |
De Detectorprestaties van IRL | |
Materiaal | VOx |
Resolutie | 400×300 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8μm ~14μm |
Typische NETD | ≤40mK |
Beeldverwerking | |
Framesnelheid | 50Hz/30Hz/25Hz |
Starttijd | 3s |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656 |
Beeldalgoritme | Niet-uniformiteitscorrectie (NUC) 3D Lawaaivermindering (3DNR) 2D Lawaaivermindering (DNS) Dynamisch bereikcompressie (DRC) Randverhoging (EE) |
Digitaal Gezoem | 1X~8X ononderbroken Gezoem, 1/8 Stapgrootte (YUV-Output) |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
PC-Software | |
ICC Software | Modulecontrole en Videovertoning |
Elektrospecificatie | |
Standaard Externe Interface | 50Pin_HOURS: DF40C-50DP-0.4V (51), (UREN, Mannetje) |
USB-Uitbreidingsraad | Type-c |
Communicatie Interface | TTL-232/USB2.0 |
Digitale Videointerface | CMOS8/CMOS16/LVDS/USB2.0 |
Leveringsvoltage | 4~5.5V |
Typische Machtsconsumptie | 0.7W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~+50℃ |
De Waaier van de temperatuurmeting | -20℃~150℃, 0℃~550℃; Steunaanpassing en Uitbreiding |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±3℃ of ±3% |
Regionale Temperatuurmeting | Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur |
SDK | Vensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Grootte (mm) | 25.4×25.4×29.3 (met 9.1mm Lens) 25.4×25.4×41.2 (met 13mm Lens) 25.4×25.4×40 (met 19mm Lens) |
Gewicht | 29g±3g (met 9.1mm Lens) 42g±3g (met 13mm Lens) 44g±3g (met 19mm Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Trilling | 5.35grms, met 3 assen |
Schok | Halve Sinusgolf, 40g/11ms, met 3 assen, richting 6 |
Certificaten | ROHS2.0/REACH |
Optica | |
Facultatieve Lens | Vaste Athermal: 9.1mm/13mm/19mm |
Beveiligingsniveau | IP67 |
1. Wat is infrarode thermografie?
De thermografie is een nieuwe en efficiënte technologie van niet-invasieve kenmerkende die methode bij objecten de opsporing van de oppervlaktetemperatuur wordt gebaseerd. De infrarode die straling (van IRL) van een voorwerp wordt uitgezonden wordt geregistreerd en in de vorm van een kaart van de temperatuurdistributie gevisualiseerd.
2. Wat kan de infrarode thermografie voor worden gebruikt?
Het infrarode thermische beeld kan worden gebruikt om huisinspecties uit te voeren, structurele tekorten, elektrofouten, mechanische fouten, fysiologische veranderingen in mensen & dieren en veel meer bepalen.
3. Wat zijn de voordelen van infrarode thermografie?
Voor de niet destructieve test, het eenvoudig en snel is te testen aan reactie zonder schade, die in het besparen van kosten resulteert, die het werkefficiency verhogen, die arbeidskrachten en materiaalwaardevermindering vermindert.
Voor de medische thermografie, is het zeer efficiënt om de verborgen problemen in menselijk lichaam, 100%-brandkast zonder straling en pijn te vinden, die een ideaal hulpmiddel voor vroeg gezondheidsonderzoek is.
