Duidelijke thermische camera kern 640x512 voor snelle integratie
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | COIN612R |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 12μm | Typisch NETD | ≤40mK |
|---|---|---|---|
| Spectraal bereik | 8~14μm | maat | 25,4×25,4×27,4 (met 9,1 mm lens) |
| Temperatuurbereik | (Klantgericht) -20℃~+550℃ | Temperatuurnauwkeurigheid | ±3°C of ±3% |
| Markeren | De duidelijke Kern van de Weergave Thermische Camera,De snelle Kern van de Integratie Thermische Camera,De Module 640x512 van de thermische Weergavecamera |
||
Productomschrijving

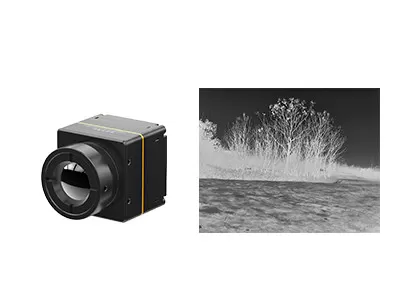

640x512 thermische camera kern met heldere beeldvorming voor snelle integratie
Productbeschrijving
COIN612R is een voor commerciële onbemande luchtvaartuigen (drones/UAV's) ontworpen betaalbare infraroodcameramodule met thermisch beeldsysteem.Het is speciaal ontwikkeld voor het gebied van UAV redding en inspectie, zoals elektriciteitsinspectie, fotovoltaïsche inspectie, detectie van milieubescherming, wetenschappelijk onderzoek, luchtfotografie, politieonderzoek, rampenhulp en redding,voorkoming van bosbrandenOp basis van UAV-last bieden wij klanten verschillende effectieve en volwassen oplossingen om taken uit te voeren in verschillende omgevingen.
De COIN612R infraroodcamera core is voorzien van een 640x512 / 12μm thermische beeldsensor.Deze thermische camera heeft ook een optionele thermografische functie met een meetbereik van -20 °C tot 550 °C voor industriële temperatuurmetingen.
Hoofdkenmerken
Optimale SWaP
• Mini-grootte: 25.4×25.4×14.1 ((met sluiter)
• Lichtgewicht: slechts 27 g ((met lens van 9,1 mm)
• Energieverbruik: slechts 0,9 W
Uitstekende beeldkwaliteit
• Nieuwe generatie beeldverwerkingsalgoritme: NUC/3DNR/DNS/DRC/EE
• Radiometrisch temperatuurbereik: -20°C-150°C, 0~550°C (ondersteuning voor uitbreiding en aanpassing)
Snelle integratie
• DVP/LVDS-interfaces, RAW/YUV-afbeeldingsgegevensuitgang, seriepoortcontrole
• De radiometrische versie biedt een ARM/windows/Linux SDK om de temperatuur op het volledige scherm te meten
Productspecificaties
| Model | COIN612/R |
| IR-detectorprestaties | |
| Gevoelig materiaal | vanadiumoxide |
| Resolutie | 640×512 |
| Pixel Pitch | 12 μm |
| Spectrumbereik | 8 μm ~ 14 μm |
| Typische NETD | ≤ 40mK |
| Beeldverwerking | |
| Framerate | 25 Hz/30 Hz |
| Starttijd | 5s |
| Analoog video | PAL/NTSC |
| Digitale video | RAW/YUV/BT656 |
| Afbeeldingsalgoritme | Correctie voor niet-eenvormigheid (NUC) 3D geluidsreductie (3DNR) 2D geluidsreductie (DNS) Dynamische bereikcompressie (DRC) Kanteverbetering (EE) |
| Digitaal zoomen | 1~8x continue zoom, stapgrootte 1/8 (UV-uitgang) |
| Afbeeldingsweergave | Zwart heet/wit heet/pseudo-kleur |
| PC-software | |
| ICC-software | Controlemodule en videodisplay |
| Elektrische specificaties | |
| Standaard externe interface | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, Man) |
| USB-uitbreidingsbord | Type-C |
| Communicatie-interface | TTL-232/USB2.0 |
| Digitale video-interface | CMOS8/CMOS16/LVDS/USB2.0 |
| Voedingsspanning | 4 tot en met 5,5 V |
| Typisch energieverbruik | 0.9W |
| Temperatuurmeting | |
| Werktemperatuurbereik | -10°C~+50°C |
| Temperatuurmetingsbereik | -20°C~150°C, 0°C~550°C (ondersteuning Uitbreiding & Aanpassing) |
| Temperatuurmetingsnauwkeurigheid | Groter dan ±3°C of ±3% |
| Regionale temperatuurmeting | Ondersteuningswaarde Maximale, minimale en gemiddelde waarde van de regionale uitgangstemperatuur |
| SDK | Windows/Linux/ARM; Bereiken van video-stroomanalyse en omzetting van grijs naar temperatuur |
| Fysieke kenmerken | |
| Grootte (mm) | 25.4×25.4×27.4 (met 9.1mm lens) 25.4×25.4×39.5 (met 13mm lens) 25.4×25.4×38.3 (met 19mm lens) |
| Gewicht | 27 g ± 2 g (met 9,1 mm lens) 40 g ± 2 g (met 13 mm lens) 41 g ± 2 g (met 19 mm lens) |
| Aanpassingsvermogen aan het milieu | |
| Operatietemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -45 °C ~ +85 °C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | Willekeurige trillingen 5,35 grams, 3 Assen |
| Schok | Halve sinusgolf, 40 g / 11 ms, 3 As 6 Richting |
| Certificaat | RoHS2.0/REACH |
| Optica | |
| Optioneel glas | Vaste scherpstelling Athermal: 9.1mm/13mm/19mm |
| Beschermingsniveau | IP67 (vooroppervlak) |
Industriële toepassingen
De COIN612R thermische camera kern voor UAV nuttige ladingen kan worden gebruikt voor elektrische energie inspectie, fotovoltaïsche inspectie, milieubescherming detectie, wetenschappelijk onderzoek, luchtfotografie,politieonderzoek, rampenhulp en redding, voorkoming van bosbranden, stedelijke veiligheid, enz.
Onze voordelen
SensorMicro is toegewijd aan het leveren van uitgebreide en professionele diensten die het succes van onze klanten ondersteunen gedurende de gehele levenscyclus van het project.Ons dienstverleningssysteem is gebaseerd op de kernwaarden van betrouwbaarheid., respons en aanpassing, zodat elke klant een op maat gemaakte ondersteuning krijgt die aansluit bij hun unieke zakelijke behoeften.
Vaak gestelde vragen
1Wat is infrarood thermische beeldvorming?
Infrarood thermische beeldvorming is een soort methode die gebruikmaakt van infraroodstraling en thermische energie om informatie over objecten te verzamelen.Volgens het stralingsverschil tussen het object en de achtergrondomgeving en het stralingsverschil van elk deel van het object zelf, kan het infrarood thermische beeld de stralingsfluctuatie van elk deel van de scène weergeven, waardoor de kenmerken van de scène worden weergegeven.
2Wat is het voordeel van infrarood thermische beeldvorming?
--- Zie door de totale duisternis heen
--- Identificatie onder camouflage
---Detectie op lange afstand
--- detectie van warmteverdeling
--- Temperatuurmeting zonder contact
--- Bewustzijn van het beroep
---En zo verder.
3Wat zijn de toepassingen van infrarood thermische beeldvorming?
Temperatuurmeting en beeldvorming in alle weersomstandigheden zijn twee fundamentele functies van de infraroodwarmtebeeldvormingstechnologie.beveiliging en toezicht, industriële productie, wetenschappelijk onderzoek, medische behandeling en andere traditionele gebieden.
