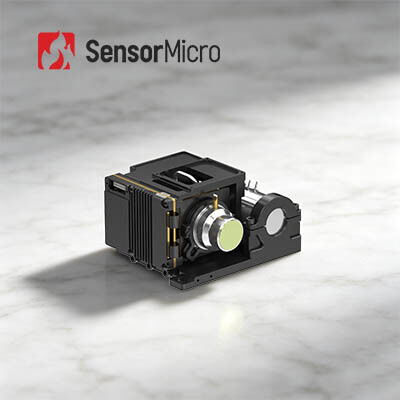

High Frame Rate 50Hz MWIR Thermal Imaging Module met 1024×768 resolutie en HOT technologie

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer GAVIN GC1010HMG
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Type Gekoelde cameramodule Framesnelheid 50 Hz
Oplossing 1024 × 768/10 μm IR-detector NETD (23℃) 20 mK (F2); 25mK (F4)
Maat 87×94×54,5mm Middengolflengte 3,7~4,8 μm
Markeren

MWIR Thermische Beeldvormingsmodule 15um

,

100Hz Thermische Beeldvormingsmodule

,

HgCdTe Gekoelde Cameramodules
Laat een bericht achter
Productomschrijving
High Frame Rate MWIR Thermal Imaging Module HOT gekoeld 1024×768/10μm
Productoverzicht

De GAVIN GC1010HMG infraroodcamera core is voorzien van een 1024×768, 10μm HOT medium wave infrarood gekoelde detector.De grotere FPA en kleinere pixelarchitectuur verbeteren de ruimtelijke resolutie en detailzichtbaarheid voor duidelijker thermische afbeeldingen. Ingebedde volgende generatie beeldverwerkingsalgoritmen leveren stabiele, hoge fideliteit videostreams.

Met behulp van HOT-technologie voor 150K-operatie bij hoge temperatuur (afkoelingstijd ≤ 4 min), realiseert de eenheid uitstekende SWaP-kenmerken met fysieke afmetingen van 87 × 94 × 54.5 mm en een gewicht van slechts 460 gEen uitgebreide reeks digitale interfaces, waaronder CameraLink, USB3.0, GigE, HDMI, SDI, MIPI en glasvezel is beschikbaar, naast configureerbare RAW / YUV-video-uitgang.

Deze kern is ontworpen voor naadloze systeemintegratie en is zeer geschikt voor handheldapparaten, mobiele ladingen en continue langeafstandsbewakingsmissies met strikte volumebeperkingen.gewicht en vermogen.

Hoofdkenmerken
Superieure kwaliteit met grotere FPA en kleinere pixelgrootte
  • Ontwikkeld op basis van een 1024×768/10μm grootformaat HOT MWIR-gekoelde infrarooddetector, die heldere beelden en een breed gezichtsveld levert
  • Uitgerust met de volgende generatie beeldverwerkingsalgoritmen, waaronder DRC, 2D/3D geluidsreductie en EE-randverbetering voor een superieure beeldkwaliteit
  • Een kleinere pixelgrootte van 10 μm zorgt voor een hogere ruimtelijke resolutie en een betere signaal-ruisverhouding
SWaP-optimalisatie met HOT-technologie
  • Ondersteunt 150K-operatie bij hoge temperatuur, met koeltijd ≤ 4min
  • Compact: 87×94×54,5 mm, licht: 460 g
Rijke interfaces, gemakkelijke integratie
  • Ondersteunt CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optic interfaces
  • Flexible RAW/YUV-afbeeldingsuitgang
Productspecificaties
Model GAVIN GC1010HMG
Resolutie 1024×768
Pixelgrootte 10 μm
Spectrumrespons 3.7μm±0.2μm ∙4.8μm±0.2μm
IR-detector NETD (23°C) 20mK (F2); 25mK (F4)
Framerate 50 Hz
Digitaal zoomen 1 × tot 8 × continue digitale zoom
Afbeeldingsrichting Horizontaal/verticaal/diagonaal draaien
Afbeeldingsalgoritme DRC, geluidsreductie voor 2D/3D-beelden, EE
Analoog video PAL/NTSC
Digitale video Standard: DVP/LVDS/USB2.0
Optie: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode optische vezels/Multi-mode optische vezels
Synchronisatie Standard: LV-TTL
Optie: RS422/LVDS
Communicatie Standaard: USB2.0/LV-TTL
Optie: RS422/CAN/USB3.0/GigE
Stroomvoorziening 12V±1V
Steady Power Consumption (23°C) ≤ 8W
Koelingstijd (23°C) ≤4min
Grootte (mm) 87x94x54.5
Gewicht (g) ≤ 460
Werktemperatuur -40°C~+71°C
Opties voor de lens Vaste scherpstelling: 25 mm/F2
Industriële toepassingen

De GAVIN GC1010HMG thermische camera module wordt op veel gebieden zoals NDT, milieubewaking, langeafstandsbewaking, wetenschappelijk onderzoek, enz. veel gebruikt.

Onze productlijn
  • Hoge gevoeligheid en uitstekende prestaties
  • Wereldwijd toonaangevende technologie in de infraroodindustrie
  • Verschillende infrarooddetectoren beschikbaar - zowel ongekoelde als gekoelde infrarooddetectoren in verschillende formaten en pixelgroottes
  • Volumeproductie om snelle levering te garanderen - drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
Vaak gestelde vragen
Wat is infrarood thermische beeldvorming?
Infrarood thermische beeldvorming is een methode waarbij infraroodstraling en thermische energie worden gebruikt om informatie over objecten te verzamelen, om beelden ervan te formuleren,of om temperatuur informatie van de objecten te krijgen, zelfs in omgevingen met weinig zichtbaarheid.
In welke industrieën worden infrarooddetectoren voor het brandpuntvlak gebruikt?
Infraroodfocal plane detector is het kerncomponent van thermische beeldvorming systeem, en is de sleutel tot het detecteren, identificeren en analyseren van infrarood informatie van objecten.Het heeft een breed scala aan toepassingen in het verkeer, inspectie, beveiligingsbewaking, meteorologie, geneeskunde en andere industrieën.
Wat zijn de kenmerken van afgekoelde en niet-gekoelde infraroodfocalplane detectors?
Infraroodfocalplane-detectoren kunnen worden onderverdeeld in gekoelde infraroodfocalplane-detectoren en ongecoelde infraroodfocalplane-detectoren.Gecooide infrarooddetector werkt bij een lage temperatuur vacuümomgeving met een hoge gevoeligheid en kan subtielere temperatuurverschillen onderscheiden, terwijl een niet-gekoelde infraroodfocal plane detector geen cryogene omgeving nodig heeft en bij kamertemperatuur kan werken.
Hoe kies ik een geschikt infrarood thermisch cameraobjectief?
  • Standaard objectief kan normale doelen met de juiste afstand te bereiken
  • Voor de teleobjectief, is het geschikt voor doelen die relatief klein zijn en moeten worden bekeken van een lange afstand
  • Om op korte afstand meer details van objecten te zien, is een groothoeklens beter
  • Macro-lens is voor het zien van zeer klein doel met een korte afstand, zoals chip circuit
