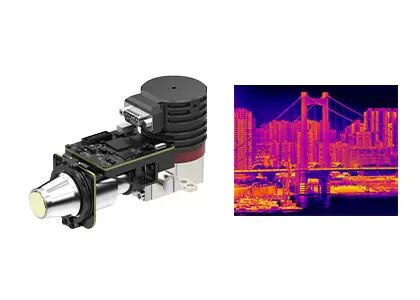

De hoge Kern 640x512 van de Gevoeligheidsmct MWIR Camera voor Snelle Integratie

  • High Sensitivity MCT MWIR Camera Core 640x512 For Fast Integration
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS615A
Min. bestelaantal 1 stuk
Prijs negotiable
Betalingscondities L/C, T/T
Productdetails
Oplossing 640x512 / 15μm NETD ≤ 17mK
Spectraal bereik 3.7~4.8μm Maat 147x58,5x71mm
Markeren

MWIR-Camerakern 640x512

,

De snelle Kern van de Integratiemwir Camera

,

De hoge Kern van de Gevoeligheidsmct Thermische Camera
Laat een bericht achter
Productomschrijving

Hooggevoelige MCT MWIR Camera Core 640x512 voor snelle integratie

Productbeschrijving


EYAS615A AD-module is een analoge-digitale gekoelde infraroodmodule gebaseerd op 640x512-formaten 15μm pitch IR FPA. De typische NETD van EYAS615A is minder dan 17mK.De hoge gevoeligheid zorgt voor detectie of herkenning van zeer kleine infraroodstralingsverschillen op zeer lange afstand.


Deze AD-module bevat een proximity board die de FPA-timing en de gevoelige voedingsbronnen biedt.De Camera Link-interface levert 16 bit ruwe gegevens die de integratie van de detector in het systeem sterk vereenvoudigt..


Daarom maakt de EYAS615A-module het voor OEM-klanten gemakkelijk om een snelle acceptatietest uit te voeren op een C615M 640x512/15μm afgekoelde infrarooddetector,een snelle secundaire ontwikkeling van gekoelde infraroodmodules of complete infraroodthermische camera's of systemen op basis van gekoelde infrarooddetectoren starten en hun ontwikkelingsduur verkorten;.


Hoofdkenmerken


- Gemakkelijk te ontwikkelen en te integreren

- Cameralink Interface Output 16bit Raw Data, Serial Port Control

- Geïntegreerde structuur, afmetingen zijn consistent met detector

- 5V enkel stroomtoevoer

- In staat om snel bewegende doelwitten te vangen


Productspecificaties


Model EYAS615A
IR-detectorprestaties
Resolutie 640x512
Pixel Pitch 15 μm
Cryocooler RS058
Spectrumbereik 30,7 μm ∙ 4,8 μm MW
Koelingstijd (25°C) ≤6min
Optimale NETD (20°C) ≤ 17mK
Werkwijze
Framerate 1~120Hz Verstelbaar
Werkwijze Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming
Elektrische specificatie
Standaard externe interface QSH 60 pin
Digitale video Cameralink: Uitvoer 16 bit Raw Data
Synchronisatie CC1: INT/Frame External Sync; CC2: MC External Sync
Communicatie Serial Port: TFG+/-, TC+/-; 9600bps
Stroomvoorziening 1 kanaal beeldscherm: 5V
1 kanaal cryocooler: 24V
Stabiel stroomverbruik 7W
Afmeting (mm) 147 × 58,5 × 71
Gewicht ≤ 680 g
Werktemperatuur -40°C ~ +60°C
Vibratiemogelijkheid Vibratie: GJB Vervoer met hoge snelheid op voertuigen
Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk


Industriële toepassingen


De EYAS615A thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.


De hoge Kern 640x512 van de Gevoeligheidsmct MWIR Camera voor Snelle Integratie 0


Onze voordelen


De hoge Kern 640x512 van de Gevoeligheidsmct MWIR Camera voor Snelle Integratie 1

Vaak gestelde vragen


1Wat is thermische gevoeligheid?

De thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor de evaluatie van thermische beeldcamera's met middelgolf (MWIR) en lange golf (LWIR).Het is rechtstreeks gerelateerd aan de helderheid gemeten door de thermische beeldvormerHet is een numerieke waarde die de signaal/geluidsverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvin (mK).Hoe hoger de gevoeligheid en hoe duidelijker het beeld.


2Wat zijn de toepassingen van thermische beeldvorming?

Temperatuurmeting en beeldvorming bij alle weersomstandigheden zijn twee fundamentele functies van infrarood thermische beeldvormingstechnologie.Producten die op basis van deze twee technologieën zijn ontwikkeld, worden veel gebruikt voor beveiliging en monitoring., UAV-last, industriële inspectie, brandbestrijding, voorspellend onderhoud, ADAS, epidemiepreventie, AIoT enz.
