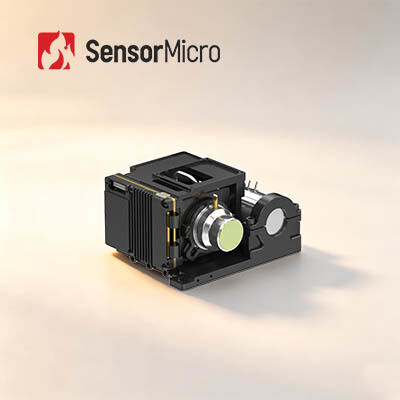

1024×768 Resolutie 10µm Pixelgrootte Gekoeld Infrarood Thermisch Module voor Langeafstandsmonitoring
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN GC1010HMG |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1024 × 768/10 μm | Framesnelheid | 50 Hz |
|---|---|---|---|
| IR-detector NETD (23℃) | 20 mK(F2); 25mK(F4) | Spectraal bereik | 3,7~4,8 μm |
| Maat | 87×94×54,5mm | Gewicht | ≤ 460 g |
| Markeren | 15um MWIR Gekoeld Thermisch Module,MCT Materiaal Gekoeld Thermisch Module,Dewar Koeler Assemblage Gekoelde Camera Modules |
||
Productomschrijving
10 µm 1024×768 Gekoelde HOT MWIR Infrarood Thermische Module voor Langeafstandsmonitoring
Productoverzicht
De GAVIN GC1010HMG gekoelde infrarood camerakern is voorzien van een 1024×768, 10 µm HOT MWIR detector. Met een groter focal plane array en kleinere pixels vergeleken met het GC615HMG model, legt het scherpere beelden vast met ingewikkelde details. Aangedreven door geavanceerde beeldverwerkingsalgoritmen van de volgende generatie, produceert het consequent stabiele, hoogwaardige thermische beelden. Door gebruik te maken van HOT-technologie bereikt de module uitstekende SWaP-prestaties, met verminderde afmetingen, lichter gewicht en lager stroomverbruik. Uitgerust met overvloedige digitale video-interfaces en flexibele beelduitvoer modi, past deze gemakkelijk integreerbare kern in handheld systemen, luchtmobiele payloads en langdurige monitoringtoepassingen, perfect voor compacte projecten die miniaturisatie, energie-efficiëntie en detectie over lange afstanden prioriteren.
Belangrijkste Kenmerken
- Superieure Kwaliteit met Grotere FPA en Kleinere Pixelgrootte
- Ontwikkeld op basis van een 1024×768/10 µm grootformaat HOT MWIR gekoelde infrarood detector, die duidelijke beelden en een breed gezichtsveld levert
- Uitgerust met beeldverwerkingsalgoritmen van de volgende generatie, waaronder DRC, 2D/3D ruisonderdrukking en EE randverbetering voor superieure beeldkwaliteit
- Kleinere 10 µm pixelgrootte zorgt voor een hogere ruimtelijke resolutie en een betere signaal-ruisverhouding
- SWaP-optimalisatie geleid door HOT-technologie
- Ondersteunt 150K bedrijfstemperatuur met koeltijd ≤ 4 min
- Compact formaat: 87×94×54,5 mm, lichtgewicht: 460 g
- Rijke Interfaces, Eenvoudige Integratie
- Ondersteunt CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Glasvezel interfaces
- Flexibele RAW/YUV beelduitvoer
Productspecificaties
| Model | GAVIN GC1010HMG |
|---|---|
| Resolutie | 1024×768 |
| Pixelgrootte | 10 µm |
| Spectrale Respons | 3.7 µm±0.2 µm ~ 4.8 µm±0.2 µm |
| IR Detector NETD (23℃) | 20mK (F2); 25mK (F4) |
| Framesnelheid | 50 Hz |
| Digitale Zoom | 1× tot 8× continue digitale zoom |
| Beeldrichting | Horizontaal/Verticaal/Diagonaal spiegelen |
| Beeldalgoritme | DRC, 2D/3D Beeldruisonderdrukking, EE |
| Analoge Video | PAL/NTSC |
| Digitale Video | Standaard: DVP/LVDS/USB2.0 Optie: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode Glasvezel/Multi-mode Glasvezel |
| Externe Synchronisatie | Standaard: LV-TTL Optie: RS422/LVDS |
| Communicatie | Standaard: USB2.0/LV-TTL Optie: RS422/CAN/USB3.0/GigE |
| Voeding | 12V±1V |
| Stabiel Stroomverbruik (23℃) | ≤8W |
| Koeltijd (23℃) | ≤4 min |
| Afmetingen (mm) | 87×94×54,5 |
| Gewicht (g) | ≤460 |
| Bedrijfstemperatuur | -40℃~+71℃ |
| Optische Lens | Vaste focus: 25 mm/F2 |
Industriële Toepassingen
De GAVIN GC1010HMG thermische beeldvormingsmodule wordt veel gebruikt in vele gebieden zoals NDT, Milieumonitoring, Langeafstandsbewaking, Wetenschappelijk Onderzoek etc.
Onze Infrarood Detector Lijn
In-House Infrarood Detector Technologieën
- 8-inch 0.11 µm VOx Ongekoelde Infrarood Detectoren
- 8-inch 0.5 µm MCT Gekoelde Infrarood Detectoren
- 8-inch 0.5 µm T2SL Gekoelde Infrarood Detectoren
Productiecapaciteit & Voordelen
- 6 miljoen zelfontwikkelde infrarood detectoren per jaar
- 30.000 m² halfgeleiderfabricagefaciliteit
- 20.000 m² cleanroom oppervlakte
Veelgestelde Vragen
Wat is thermische gevoeligheid?
Thermische Gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor het evalueren van thermische beeldcamera's voor middengolf (MWIR) en langegolf (LWIR). Het is direct gerelateerd aan de helderheid gemeten door de thermische imager. Het is een numerieke waarde die de signaal-ruisverhouding van het temperatuurverschil vertegenwoordigt en wordt gemeten in milliKelvin (mK). Hoe kleiner de waarde van de thermische gevoeligheid, hoe hoger de gevoeligheid en hoe duidelijker het beeld.
Wat zijn de toepassingen van thermische beeldvorming?
Temperatuurmeting en all-weather beeldvorming zijn twee basisfuncties van infrarood thermische beeldvormingstechnologie. Producten ontwikkeld op basis van deze twee technologieën worden veel gebruikt in beveiliging & monitoring, industriële inspectie, brandbestrijding, voorspellend onderhoud, ADAS, epidemische preventie, AIoT etc.
