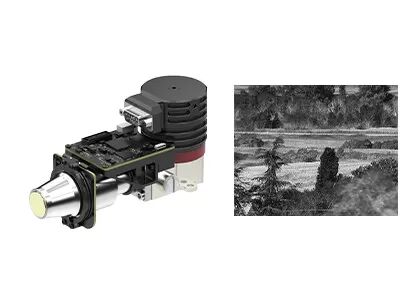

15 μm 640x512 MCT MWIR gekoelde thermische module met geïntegreerde Dewar koeler assemblage
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS615A |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | Cryokoeler | RS058 |
|---|---|---|---|
| NETD | ≤ 17mK | Spectraal bereik | 3.7~4.8μm |
| Maat | 147x58,5x71mm | Gewicht | ≤680g |
| Markeren | 15uM MWIR koelde Thermische Module,MCT-Materiaal koelde Thermische Module,Modules van de dewarvat de Koelere Assemblage Gekoelde Camera |
||
Productomschrijving
15 μm 640x512 MCT MWIR gekoelde thermische module met geïntegreerde Dewar koeler assemblage
Productbeschrijving
EYAS-reeks gekoelde AD-modules hebben de functie van een voorversterker om het analoge signaal van gekoelde IR-detectoren om te zetten in een digitale videostream-uitgang.Het is verkrijgbaar in verschillende resolutieformaten en verschillende golfbanden. EYAS615A is een lid van de EYAS-familie met geïntegreerde 640x512 / 15μm MWIR-gekoelde detector en RS058 cryocooler.
Met de gekoelde AD-module van de EYAS-serie kunnen OEM-klanten gemakkelijk snelle acceptatietests uitvoeren op infrarooddetectoren,de ontwikkeling van modules en complete producten op basis van afgekoelde infrarooddetectoren snel te starten en te verkorten;.
Wij zijn gespecialiseerd in het ontwerpen, produceren, verkopen en verkopen van thermische beeldsensoren en infraroodmodules.We kunnen onze klanten voorzien van een verscheidenheid aan infrarood thermische beeldvorming oplossingen die secundaire ontwikkeling tijd te verkorten en aanzienlijk verminderen de kosten voor klanten.
Hoofdkenmerken
- Detectorresolutie: 640x512 / 15 μm
- Detectormateriaal: MCT / HgCdTe
- Cryocooler: RS058
- Frame rate: 1~120Hz instelbaar
- Grootte: 147×58.5×71mm
- Gewicht: ≤ 680 g
- Gemakkelijk te ontwikkelen en te integreren
Productspecificaties
| Model | EYAS615A |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS058 |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (25°C) | ≤6min |
| Optimale NETD (20°C) | ≤ 17mK |
| Werkwijze | |
| Framerate | 1~120Hz Verstelbaar |
| Werkwijze | Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming |
| Elektrische specificatie | |
| Standaard externe interface | QSH 60 pin |
| Digitale video | Cameralink: Uitvoer 16 bit Raw Data |
| Synchronisatie | CC1: INT/Frame External Sync; CC2: MC External Sync |
| Communicatie | Serial Port: TFG+/-, TC+/-; 9600bps |
| Stroomvoorziening | 1 kanaal beeldscherm: 5V 1 kanaal cryocooler: 24V |
| Stabiel stroomverbruik | 7W |
| Afmeting (mm) | 147 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Werktemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
Industriële toepassingen
De EYAS615A thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Onze infrarooddetectorlijn
Vaak gestelde vragen
1Wat is thermische gevoeligheid?
De thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor de evaluatie van thermische beeldcamera's met middelgolf (MWIR) en lange golf (LWIR).Het is rechtstreeks gerelateerd aan de helderheid gemeten door de thermische beeldvormerHet is een numerieke waarde die de signaal/geluidsverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvin (mK).Hoe hoger de gevoeligheid en hoe duidelijker het beeld.
2Wat zijn de toepassingen van thermische beeldvorming?
Temperatuurmeting en beeldvorming bij alle weersomstandigheden zijn twee fundamentele functies van infrarood thermische beeldvormingstechnologie.Producten die op basis van deze twee technologieën zijn ontwikkeld, worden veel gebruikt voor beveiliging en monitoring., UAV-last, industriële inspectie, brandbestrijding, voorspellend onderhoud, ADAS, epidemiepreventie, AIoT enz.
