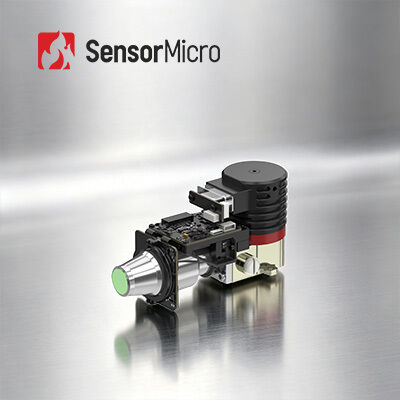

640x512 Resolutie 15μm Pixel Grootte gekoelde AD-module met 1~120Hz verstelbare beeldsnelheid voor thermische beeldvorming

  • 640x512 Resolution 15μm Pixel Size Cooled AD Module with 1~120Hz Adjustable Frame Rate for Thermal Imaging
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS G615MA
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 / 15μm Framesnelheid 1 ~ 120 Hz, instelbaar
IR-detector NETD (23℃) 16mK(F2); 18mK(F4) Spectraal bereik 3.7μm±0.2μm ∙4.8μm±0.2μm
Maat 142×59×78mm Gewicht ≤650g
Markeren

640x512 gekoelde ADVERTENTIEmodule

,

Infrarode Detector Gekoelde ADVERTENTIEmodule

,

Versneller voor Gekoelde Infrarode Detector
Laat een bericht achter
Productomschrijving
Accelerator voor gekoelde infrarooddetector 640x512/15μm gekoelde AD-module
Productoverzicht

Gekoelde AD-module met 640x512 / 15 μm MCT MWIR-gekoelde infrarooddetector voor snelle integratie

EYAS G-serie gekoelde AD-modules beschikken over een pre-versterkerfunctionaliteit om analoge signalen van gekoelde IR-detectoren om te zetten in digitale videostream-uitgangen.Verkrijgbaar in verschillende resolutieformaten en golfbanden.

De EYAS G615MA gekoelde AD-module integreert een 640×512/15μm MWIR-gekoelde infrarooddetector met een AD-circuit board en een RS058-roterende Stirling cryocooler.Het omzet analoge uitgangssignalen in digitale videostreams terwijl het aandrijflichaam en de controle van de timing wordt geleverd, waardoor OEM-klanten detectoren snel kunnen testen en verifiëren, integratieprocessen kunnen vereenvoudigen en de ontwikkeling kunnen versnellen.

Met EYAS G-serie gekoelde AD-modules kunnen OEM-integratoren snelle acceptatietests uitvoeren op SensorMicro infrarood detectoren, snelle secundaire ontwikkeling initiëren,en de ontwikkelingscycli voor modules en complete producten op basis van afgekoelde infrarooddetectoren verkort.

Hoofdkenmerken
  • Analoog-digitale conversie, versnelde ontwikkeling- Gebaseerd op 640x512 MWIR-gekoelde infrarooddetectoren met geïntegreerde AD-circuits voor analoge-digitale omzetting en consistente detectordimensies
  • Middengolfgekoelde infrarood voor veelzijdigheid- Mid-wave koeling met uitstekende consistentie, stabiele voeding en mainstream resolutie voor brede aanpasbaarheid
  • Uitstekende prestaties, gemakkelijke integratie- Cameralink-interface geeft 16-bits ruwe gegevens met seriepoortbesturing, instelbare hoge framerate van 1 tot 120 Hz voor het vastleggen van snel bewegende doelen
Productspecificaties
Model EYAS G615MA
Indicatoren
Resolutie 640×512
Pixelgrootte 15 μm
Spectrumrespons 3.7μm±0.2μm ∙4.8μm±0.2μm
IR-detector NETD ((23°C) 16mK(F2); 18mK(F4)
Werkwijze
Framerate 1~ 120Hz, verstelbaar
Werkwijze Snapshot
Integratiemodi voor ITR/IWR Anti-bloei, Windows-modus
Elektrische apparatuur
Standaard externe interface 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Digitale video 16 bit CameraLink (CameraLink basismodus)
Synchronisatie CC1: Synchrone buitenframe
Communicatie CameraLink UART (Standaard) / RS232 (aanpasbaar)
Baud rate: 9600bps (standaard)
Stroomvoorziening AD-bord: 5V
Cryocooler: 24V
Steady Power (23°C) ≤ 8,5 W
Koelingstijd (23°C) ≤6min30s
Grootte (mm) 142 × 59 × 78
Gewicht (g) ≤ 650
Werktemperatuur -40°C~+71°C
Industriële toepassingen

De EYAS G615MA thermische beeldvorming module wordt op veel gebieden gebruikt, waaronder NDT, milieubewaking, langeafstandsbewaking, wetenschappelijk onderzoek en meer.

Onze infrarooddetectorlijn
  • Hoge gevoeligheid en uitstekende prestaties- Wereldwijd toonaangevende technologie in de infraroodindustrie
  • Verschillende infrarooddetectoren beschikbaar- Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixeldimensies
  • Volumeproductie om snelle levering te garanderen- Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
Vaak gestelde vragen
Wat is thermische gevoeligheid?

De thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor de evaluatie van thermische beeldcamera's met middelgolf (MWIR) en lange golf (LWIR).Het is rechtstreeks gerelateerd aan de helderheid gemeten door de thermische beeldvormerHet is een numerieke waarde die de signaal/geluidsverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvin (mK).Hoe hoger de gevoeligheid en hoe duidelijker het beeld.

Wat is het verschil tussen ongekoelde en gekoelde IR-detectoren?

Er zijn momenteel twee soorten infraroodwarmtebeeldsensoren op de markt: afgekoelde en niet-gekoelde.de productie in grote hoeveelheden met kleine afmetingen en lage kosten mogelijk maken. Ze worden veel gebruikt in draagbare / handheld / mobiele apparaten. Gecoelde IR-detectoren zijn verpakt in eenheden die extreem lage temperaturen handhaven met behulp van cryo-koelers.en minder betrouwbaar dan ongecoelde sensoren vanwege complexe koelsystemenEchter, gekoelde systemen bieden een ongelooflijke gevoeligheid en werken meestal met lange brandpuntsafstand optica voor langeafstandsmissies.
