Versneller voor de Gekoelde Infrarode Module van de Detector640x512 Gekoelde ADVERTENTIE
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS615A |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | Cryokoeler | RS058 |
|---|---|---|---|
| NETD | ≤ 17mK | Spectraal bereik | 3.7~4.8μm |
| Maat | 147x58,5x71mm | Gewicht | ≤680g |
| Markeren | 640x512 gekoelde ADVERTENTIEmodule,Infrarode Detector Gekoelde ADVERTENTIEmodule,Versneller voor Gekoelde Infrarode Detector |
||
Productomschrijving

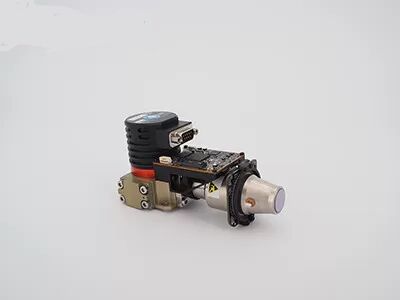

Accelerator voor gekoelde infrarooddetector 640x512 gekoelde AD-module
EYAS615A Verkoelde thermische module
Gekoelde AD-module met 640x512 / 15 μm MCT MWIR-gekoelde infrarooddetector voor snelle integratie
Productbeschrijving
EYAS-reeks gekoelde AD-modules hebben de functie van een voorversterker om het analoge signaal van gekoelde IR-detectoren om te zetten in een digitale videostream-uitgang.Het is verkrijgbaar in verschillende resolutieformaten en verschillende golfbanden. EYAS615A is een lid van de EYAS-familie met geïntegreerde 640x512 / 15μm MWIR-gekoelde detector en RS058 cryocooler.
Met de EYAS-reeks gekoelde AD-module is het voor OEM-klanten gemakkelijk om snelle acceptatietests uit te voeren op SensorMicro-infrarooddetectoren,de ontwikkeling van modules en complete producten op basis van afgekoelde infrarooddetectoren sneller te starten en te verkorten;.
Wij zijn gespecialiseerd in het ontwerpen, produceren, verkopen en verkopen van thermische beeldsensoren en infraroodmodules.We kunnen onze klanten voorzien van een verscheidenheid aan infrarood thermische beeldvorming oplossingen die secundaire ontwikkeling tijd te verkorten en aanzienlijk verminderen de kosten voor de klanten.
Hoofdkenmerken
Hoogwaardige koelde infrarooddetector
• Hoge thermische gevoeligheid met een typische NETD≤17mk
Gemakkelijk te ontwikkelen en te integreren
• Interface van cameralink 16bit raw data, seriepoortcontrole
• Geïntegreerde structuur die overeenstemt met de afmetingen van de detector
Vliegend doelwit vangen
• De uitgangsfrequentie van het frame is verstelbaar op 1~120Hz
Productspecificaties
| Model | EYAS615A |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS058 |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (25°C) | ≤6min |
| Optimale NETD (20°C) | ≤ 17mK |
| Werkwijze | |
| Framerate | 1~120Hz Verstelbaar |
| Werkwijze | Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming |
| Elektrische specificatie | |
| Standaard externe interface | QSH 60 pin |
| Digitale video | Cameralink: Uitvoer 16 bit Raw Data |
| Synchronisatie | CC1: INT/Frame External Sync; CC2: MC External Sync |
| Communicatie | Serial Port: TFG+/-, TC+/-; 9600bps |
| Stroomvoorziening | 1 kanaal beeldscherm: 5V 1 kanaal cryocooler: 24V |
| Stabiel stroomverbruik | 7W |
| Afmeting (mm) | 147 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Werktemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
Industriële toepassingen
De EYAS615A thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Onze infrarooddetectorlijn
Hoge gevoeligheid en uitstekende prestaties
Wereldwijd toonaangevende technologie in de infraroodindustrie
Verschillende infrarooddetectoren beschikbaar
Zowel niet-gekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgrootte
Volumeproductie om snelle levering te garanderen
Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren.
Vaak gestelde vragen
1Wat is thermische gevoeligheid?
De thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor de evaluatie van thermische beeldcamera's met middelgolf (MWIR) en lange golf (LWIR).Het is rechtstreeks gerelateerd aan de helderheid gemeten door de thermische beeldvormerHet is een numerieke waarde die de signaal/geluidsverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvins (mK).Hoe hoger de gevoeligheid en hoe duidelijker het beeld.
2Wat is het verschil tussen niet-gekoelde en gekoelde IR-detectoren?
Er zijn momenteel twee soorten infraroodthermologische beeldsensoren op de markt, gekoeld en niet gekoeld.
Een niet-gekoelde IR-detector werkt bij omgevingstemperatuur en is gebaseerd op de halfgeleiderindustrie.Onverkoelde IR-detectoren worden veel gebruikt in draagbare/handheld/mobiele apparaten.
Gecoelde IR-detectoren worden verpakt in een eenheid die ze bij een extreem lage temperatuur houdt, die wordt ondersteund door een cryo-koeler.duurder en minder betrouwbaar dan ongecoelde sensorenDe koelsystemen zijn echter ongelooflijk gevoelig en werken meestal met lange brandpuntsafstand optica om lange afstand missie te bereiken.
