Uiterst kleine Thermische die de Camerakern van LWIR in Hommels 640x512 12μM wordt geïntegreerd

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0.7W |
---|---|---|---|
Spectrale Waaier | 8~14μm | Pixelhoogte | 12μm |
Typische NETD | ≤40mK | Framesnelheid | 30Hz |
Markeren | Uiterst kleine Thermische de Camerakern van LWIR,Thermische die Camerakern in Hommels wordt geïntegreerd,12uM ongekoelde Thermische Module |

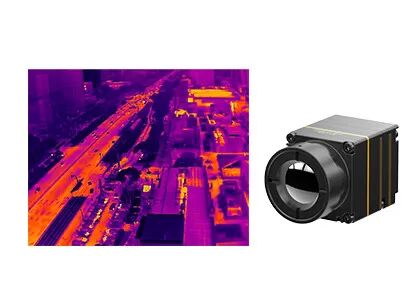

Uiterst kleine LWIR 640x512 12μm Thermische die Camerakern in Hommels wordt geïntegreerd
De infrarode de camerakern van iTL612R integreert van het het wafeltjeniveau van 640x512/het pakket (WLP) infrarode thermische detector 12μm. Het is een ongekoelde radiometrische de thermische weergavemodule van LWIR voor hommels met spectrale waaier van 8 tot 14μm.
iTL612 de thermische eigenschappen van de cameramodule in scherpe en kernachtige beeldpresentatie, compacte grootte en lage kosten. Georiënteerd voor volledig geoptimaliseerd Ruilmiddel, verstrekt de ongekoelde thermische module van iTL612R een betrouwbare oplossing voor infrarode systeemintegratie met beperkte ruimte. Zijn compacte structuur heeft hoogste niveau van dezelfde specificatiemodule bereikt. Het heeft ook een facultatieve thermografische functie met metingswaaier van -20℃~550 ℃ voor industriële temperatuurmeting.
De thermische module van iTL612 wordt speciaal ontwikkeld voor het gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz.
Compact & Lichtgewichtontwerp
• Grootte: 21mm×22.3mm×27.3mm (met 9.1mm lens)
• Gewicht: 20.8g±1.5g (met 9.1mm lens)
• Lage machtsconsumptie zo laag zoals 0.7W
Duidelijk Beeld & Nauwkeurige Radiometrie
• Het gloednieuwe algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Steunvensters/Linux/ARM SDK
• Regionale steun, punt & isothermtemperatuurmeting
Diverse Interfaces voor Gemakkelijke Integratie
• DVP/LVDS/USB2.0 interfaces, RAW/YUV-de output van beeldgegevens, seriële poortcontrole
Model | iTL612/R |
De Detectorprestaties van IRL | |
Gevoelig Materiaal | Vanadiumoxyde |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | ≤40mk |
Beeldverwerking | |
Framesnelheid | 30Hz |
Starttijd | 5s |
Digitale Video | RAW/YUV/BT656 |
Beeldalgoritme | Niet-uniformiteitscorrectie (NUC) 3D Lawaaivermindering (3DNR) DE-lawaai (DNS) Dynamisch bereikcompressie (DRC) Randverhoging (EE) |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
PC-Software | |
ICC Software | Modulecontrole & Videovertoning |
Elektrospecificaties | |
Standaard Externe Interface | 30Pin_HOURS: DF40C-30DP-0.4V (51), (UREN, Mannetje) |
USB-Uitbreidingsraad | Type-c |
Communicatie Interface | RS232-TTL/USB2.0 |
Digitale Videointerface | CMOS8/USB2.0 |
Leveringsvoltage | 3.3V±0.1V VDC |
Typische Machtsconsumptie | 0.7W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~+50°C |
De Waaier van de temperatuurmeting | -20°C~+150°C, 0°C~550°C; Steunaanpassing en Uitbreiding |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±3°C of ±3% (@23℃±3℃) |
Regionale Temperatuurmeting | Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur |
SDK | Steunvensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Grootte (mm) | 21×22.3×27.3 (met 9.1mm Lens) |
Gewicht | 20.8g±1.5g (met 9.1mm Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40°C~+70°C |
Opslagtemperatuur | -45°C~+85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Certificaten | ROHS2.0/REACH |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 9.1mm |
De de thermische weergavemodule van iTL612/R kan in UAV nuttige lading en wearable apparaten worden geïntegreerd zodat wijd op gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz. wordt gebruikt.
1.What zijn de voordelen van ongekoelde infrarode detectors?
De ongekoelde infrarode brandpuntsvliegtuigdetector vergt geen gekoeld apparaat, kan het bij kamertemperatuur werken en heeft etc. de voordelen van snel begin, lage machtsconsumptie, kleine grootte, lichtgewicht, met lange levensuur, lage kosten.
2.What zijn de belangrijkste overwegingen op een infrarode detector/de thermische module voor uw toepassing?
-De detectorresolutie
-De pixelgrootte
-NETD
-De beeldkwaliteit
-De lensopties
-De machtsconsumptie
-De grootte en het gewicht
-De mechanische & elektrointerface
-De begroting
3. hoe te om juiste pseudokleur voor thermische weergave te selecteren?
- Grijs-wit is geschikter voor het doel met klein temperatuurverschil
- Rood en het blauw is geschikter voor de scène waar de probleempunten moeten worden gevonden.
- Het ijzerrood is het standaardkleurenpalet van de machtsindustrie.
Nota: geen kwestie die het palet u kiest, zal de thermische temperatuur helemaal niet veranderen.
