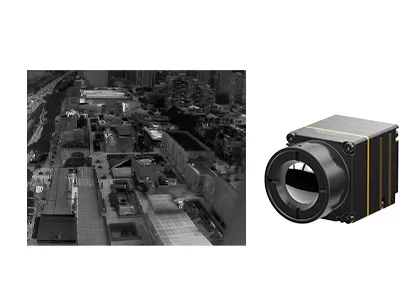

9.1mm 30Hz LWIR 640x512 12μM Infrared Camera Module voor Hommels

  • 9.1mm 30Hz LWIR 640x512 12μM Infrared Camera Module For Drones
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL612/R
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Resolutie 640x512 Machtsconsumptie 0.7W
Spectrale Waaier 8~14μm Pixelhoogte 12μm
Typische NETD ≤40mK Framesnelheid 30Hz
Hoog licht

12uM infrarode Cameramodule

,

Infrarode de Cameramodule van 30Hz LWIR

,

9.1mm Thermische Camerakern
Laat een bericht achter
Productomschrijving
TWIN612 thermische Weergavemodule



9.1mm 30Hz LWIR 640x512 12μm Infrarode Cameramodule voor Hommels



Productomschrijving


De infrarode de camerakern van iTL612R integreert van het het wafeltjeniveau van 640x512/het pakket (WLP) infrarode thermische detector 12μm. Het is een ongekoelde radiometrische de thermische weergavemodule van LWIR voor hommels met spectrale waaier van 8 tot 14μm.

iTL612 de thermische eigenschappen van de cameramodule in scherpe en kernachtige beeldpresentatie, compacte grootte en lage kosten. Georiënteerd voor volledig geoptimaliseerd Ruilmiddel, verstrekt de ongekoelde thermische module van iTL612R een betrouwbare oplossing voor infrarode systeemintegratie met beperkte ruimte. Zijn compacte structuur heeft hoogste niveau van dezelfde specificatiemodule bereikt. Het heeft ook een facultatieve thermografische functie met metingswaaier van -20℃~550 ℃ voor industriële temperatuurmeting.

De thermische module van iTL612 wordt speciaal ontwikkeld voor het gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz.


Hoofdlijnen


Compact & Lichtgewichtontwerp
• Grootte: 21mm×22.3mm×27.3mm (met 9.1mm lens)
• Gewicht: 20.8g±1.5g (met 9.1mm lens)
• Lage machtsconsumptie zo laag zoals 0.7W

Duidelijk Beeld & Nauwkeurige Radiometrie
• Het gloednieuwe algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Steunvensters/Linux/ARM SDK
• Regionale steun, punt & isothermtemperatuurmeting

Diverse Interfaces voor Gemakkelijke Integratie
• DVP/LVDS/USB2.0 interfaces, RAW/YUV-de output van beeldgegevens, seriële poortcontrole


Productspecificaties



Model iTL612/R
De Detectorprestaties van IRL
Gevoelig Materiaal Vanadiumoxyde
Resolutie 640×512
Pixelgrootte 12μm
Spectrale Waaier 8~14μm
Typische NETD ≤40mk
Beeldverwerking
Framesnelheid 30Hz
Starttijd 5s
Digitale Video RAW/YUV/BT656
Beeldalgoritme Niet-uniformiteitscorrectie (NUC)
3D Lawaaivermindering (3DNR)
DE-lawaai (DNS)
Dynamisch bereikcompressie (DRC)
Randverhoging (EE)
Beeldvertoning Zwarte Hete/Witte Hete/Pseudokleur
PC-Software
ICC Software Modulecontrole & Videovertoning
Elektrospecificaties
Standaard Externe Interface 30Pin_HOURS: DF40C-30DP-0.4V (51), (UREN, Mannetje)
USB-Uitbreidingsraad Type-c
Communicatie Interface RS232-TTL/USB2.0
Digitale Videointerface CMOS8/USB2.0
Leveringsvoltage 3.3V±0.1V VDC
Typische Machtsconsumptie 0.7W
Temperatuurmeting
Werkende Temperatuurwaaier -10°C~+50°C
De Waaier van de temperatuurmeting -20°C~+150°C, 0°C~550°C; Steunaanpassing en Uitbreiding
De Nauwkeurigheid van de temperatuurmeting Groter van ±3°C of ±3% (@23℃±3℃)
Regionale Temperatuurmeting Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur
SDK Steunvensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur
Fysieke Kenmerken
Grootte (mm) 21×22.3×27.3 (met 9.1mm Lens)
Gewicht 20.8g±1.5g (met 9.1mm Lens)
Milieuaanpassingsvermogen
Werkende Temperatuur -40°C~+70°C
Opslagtemperatuur -45°C~+85°C
Vochtigheid Non-condensing 5%~95%,
Trilling 5.35grms, As 3
Schok Helft-sinus Golf, 40g/11ms, 3 As 6 Richting
Certificaten ROHS2.0/REACH
Optica
Facultatieve Lens Vaste Athermal Nadruk: 9.1mm



Industriële Toepassingen


De de thermische weergavemodule van iTL612/R kan in UAV nuttige lading en wearable apparaten worden geïntegreerd zodat wijd op gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz. wordt gebruikt.
9.1mm 30Hz LWIR 640x512 12μM Infrared Camera Module voor Hommels 0


GST-Tentoonstellingen


9.1mm 30Hz LWIR 640x512 12μM Infrared Camera Module voor Hommels 1


FAQs



1.What is infrarode thermische weergave?

De infrarode thermische weergave is een soort methode dat infrarode straling en thermische energie gebruikt om informatie over voorwerpen te verzamelen. Volgens het stralingsverschil tussen het voorwerp en het achtergrondmilieu en het stralingsverschil van elk deel van het voorwerp zelf, kan het infrarode thermische beeld de stralingsschommeling van elk deel van de scène tonen, waarbij de kenmerken van de scène worden getoond.



2. Wat is het voordeel van infrarode thermische weergave?

-Zie door totale duisternis

-Identificatie onder camouflage

-Lange afstandopsporing

-De opsporing van de hittedistributie

-De meting van de niet-contacttemperatuur

-Beroepsvoorlichting

-Etc.



3. Wat is de toepassingen van infrarode thermische weergave?

De temperatuurmeting en de weergave voor alle weersomstandigheden zijn twee basisfuncties van infrarode thermische weergavetechnologie. Ontwikkeld die producten op deze twee technologieën worden de gebaseerd worden wijd gebruikt op stroom, veiligheid & controle, industriële productie, wetenschappelijk onderzoek, medische behandeling en andere traditionele gebieden.
