Thermische Camera 640x512 van de RoHS de Ongekoelde LWIR Hommel voor Brandbestrijding
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0,7 W |
---|---|---|---|
Spectraalgebied | 8~14μm | Pixelhoogte | 12μm |
Typische NETD | ≤40mk | Frame rate | 30Hz |
Hoog licht | LWIR-Hommel Thermische Camera 640x512,Brandbestrijdingslwir-Hommel Thermische Camera,De Cameramodule van RoHS Ongekoelde Lwir |

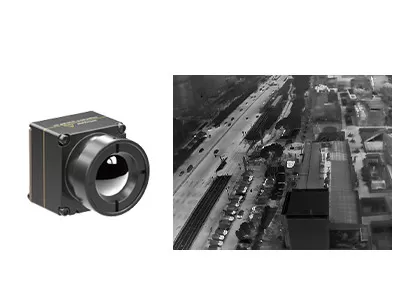

De snelle Thermische Camera van de Integratiehommel met Ongekoelde Infrarode Thermische Detector 640x512 12μm
De infrarode de camerakern van iTL612R integreert van het het wafeltjeniveau van 640x512/het pakket (WLP) infrarode thermische detector 12μm. Het is een ongekoelde radiometrische de thermische weergavemodule van LWIR voor hommels met spectrale waaier van 8 tot 14μm.
iTL612 de thermische eigenschappen van de cameramodule in scherpe en kernachtige beeldpresentatie, compacte grootte en lage kosten. Georiënteerd voor volledig geoptimaliseerd Ruilmiddel, verstrekt de ongekoelde thermische module van iTL612R een betrouwbare oplossing voor infrarode systeemintegratie met beperkte ruimte. Zijn compacte structuur heeft hoogste niveau van dezelfde specificatiemodule bereikt. Het heeft ook een facultatieve thermografische functie met metingswaaier van -20℃~550 ℃ voor industriële temperatuurmeting.
De thermische module van iTL612 wordt speciaal ontwikkeld voor het gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz.
Compact & Lichtgewichtontwerp
• Grootte: 21mm×22.3mm×27.3mm (met 9.1mm lens)
• Gewicht: 20.8g±1.5g (met 9.1mm lens)
• Lage machtsconsumptie zo laag zoals 0.7W
Duidelijk Beeld & Nauwkeurige Radiometrie
• Het gloednieuwe algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Steunvensters/Linux/ARM SDK
• Regionale steun, punt & isothermtemperatuurmeting
Diverse Interfaces voor Gemakkelijke Integratie
• DVP/LVDS/USB2.0 interfaces, RAW/YUV-de output van beeldgegevens, seriële poortcontrole
Model | iTL612/R |
De Detectorprestaties van IRL | |
Gevoelig Materiaal | Vanadiumoxyde |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | ≤40mk |
Beeldverwerking | |
Framesnelheid | 30Hz |
Starttijd | 5s |
Digitale Video | RAW/YUV/BT656 |
Beeldalgoritme | Niet-uniformiteitscorrectie (NUC) 3D Lawaaivermindering (3DNR) DE-lawaai (DNS) Dynamisch bereikcompressie (DRC) Randverhoging (EE) |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
PC-Software | |
ICC Software | Modulecontrole & Videovertoning |
Elektrospecificaties | |
Standaard Externe Interface | 30Pin_HOURS: DF40C-30DP-0.4V (51), (UREN, Mannetje) |
USB-Uitbreidingsraad | Type-c |
Communicatie Interface | RS232-TTL/USB2.0 |
Digitale Videointerface | CMOS8/USB2.0 |
Leveringsvoltage | 3.3V±0.1V VDC |
Typische Machtsconsumptie | 0.7W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~+50°C |
De Waaier van de temperatuurmeting | -20°C~+150°C, 0°C~550°C; Steunaanpassing en Uitbreiding |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±3°C of ±3% (@23℃±3℃) |
Regionale Temperatuurmeting | Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur |
SDK | Steunvensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Grootte (mm) | 21×22.3×27.3 (met 9.1mm Lens) |
Gewicht | 20.8g±1.5g (met 9.1mm Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40°C~+70°C |
Opslagtemperatuur | -45°C~+85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Certificaten | ROHS2.0/REACH |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 9.1mm |
De de thermische weergavemodule van iTL612/R kan in UAV nuttige lading en wearable apparaten worden geïntegreerd zodat wijd op gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz. wordt gebruikt.
1. Ongeveer metaal die infrarode detector verpakken
Metaal de verpakking gebruikt shell van de metaalbuis, thermo-elektrische koelere (TEC) en zuilvormige vangstof. TEC speelt een belangrijke rol van het stabiliseren van de het werk temperatuur zodat de infrarode detector bij kamertemperatuur werkt, daardoor verbeterend de capaciteit van thermische weergavesensoren om aan extreme milieu's, zoals zware mist, regen en sneeuw enz. aan te passen.
Maar het nadeel is dat de kosten te hoog zijn, rekenschap gevend van meer dan 60% van de totale kosten van de volledige ongekoelde productenproductie, en veroorzakend een lange productiecyclus. Dergelijke verpakkingsmethode is voor high-end toepassingen.
