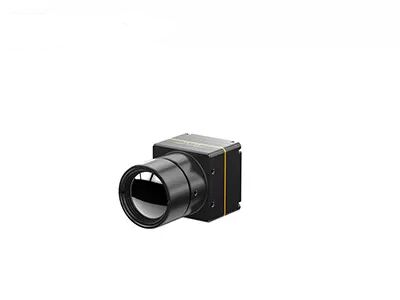

Kern van de VOx de Ongekoelde Thermische Camera Longwave met Diverse Lenzen van IRL
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | COIN417/R |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 400x300 / 17μm | Framesnelheid | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| Temperatuurbereik | (Klantgericht) -20℃~+550℃ | Temperatuurnauwkeurigheid | ±3°C of ±3% |
| NETD | <40mK | Spectraal bereik | 8~14μm |
| Markeren | Longwave Thermische de Camerakern van FPA,Kern van de VOx de Ongekoelde Thermische Camera,8X voortdurende Gezoem Ongekoelde Thermische Module |
||
Productomschrijving
COIN417/R Infraroodcamera kern
Onverkoelde thermische camera kern lange golf FPA 400x300 / 17μm VOx
Productbeschrijving
COIN417/R ongekoelde infraroodmodules integreren een 400x300 / 17μm wafer level package (WLP) infrarood beelddetector, een high performance signaalverwerkingscircuit en een beeldverwerkingsalgoritme.Dankzij de verpakkingstechnologie op waferniveau, heeft de WLP-infrarooddetector een eenvoudiger productieproces en is gemakkelijker te integreren, wat meer geschikt is voor een grote productie en een lage productiekosten.
De COIN417/R-infraroodmodule heeft een scherpe en scherpe thermische beeldpresentatie, compacte afmetingen en lage kosten.Het heeft ook een optionele thermografische functie met een meetbereik van -20 °C tot 550 °C voor industriële temperatuurmetingen.
Tot nu toe hebben wij onze klanten diverse volwassen en stabiele infrarood thermische beeldoplossingen geleverd.Het is gemakkelijker voor de COIN-serie infraroodmodules om in meer eindproducten te worden geïntegreerd en het verlaagt de kosten voor klanten aanzienlijk.
Hoofdkenmerken
- Mini Size: 25.4x25.4x14.1mm
- Lichtgewicht
- NETD < 40mk
- Hoogwaardig beeld
- laag stroomverbruik
- Snelle ontwikkeling en integratie
Productspecificaties
| Model | COIN417/R |
| IR-detectorprestaties | |
| Resolutie | 400x300 |
| Pixel Pitch | 17 μm |
| Spectrumbereik | 8 tot en met 14 μm |
| NETD | < 40 miljoen ton |
| Beeldverwerking | |
| Framerate | 25Hz/30Hz/50Hz/60Hz |
| Starttijd | ≤ 10 s |
| Analoog video | PAL/NTSC |
| Digitale video | RAW/YUV/BT656 |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | 1~8x continue zoom, stapgrootte 1/8 |
| Afbeeldingsweergave | Zwart heet/wit heet/pseudo-kleur |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE/DNR |
| Elektrische specificatie | |
| Standaard externe interface | 30pin_HRS |
| Communicatiemodus | RS232-TTL, 115200bps |
| Voedingsspanning | 3.5 tot en met 5,5 V |
| Typisch energieverbruik | < 1,1 W |
| Temperatuurmeting | |
| Werktemperatuurbereik | -10°C tot 50°C |
| Temperatuurmetingsbereik | -20°C tot 150°C, 100°C tot 550°C |
| Temperatuurnauwkeurigheid | ±3°C of ±3% (Neem de maximale waarde) |
| SDK | Ondersteuning van ARM/Windows/Linux SDK, Full Screen Thermography |
| Fysieke kenmerken | |
| Afmeting (mm) | 25.4x25.4x14.1 (met sluiter) |
| Gewicht | 13 g±0,5 g (zonder lens) |
| Aanpassing aan het milieu | |
| Operatietemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -45 °C ~ +85 °C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | Willekeurige trillingen 5,35 grams, 3 Assen |
| Schok | Halve sinusgolf, 40 g / 11 ms, 3 As 6 Richting |
| Optica | |
| Optioneel glas | Vaste scherpstelling Athermal: 9,7 mm/15 mm/19 mm |
Industriële toepassingen
De COIN417/R infraroodcamera-kern wordt veel gebruikt in thermografie, beveiliging en bewaking, buiten, brandweer en redding, AIoT, intelligente hardware, UAV-payloads, ADAS enz.
Onze voordelen
Product aanpassing: aanpassing van de configuratie en aanpassing van de algoritmen aan de specifieke eisen van de branche
Technische ondersteuning en opleiding ter plaatse: aan de kernklanten praktische installaties en operationele opleiding
Gemeenschappelijke innovatie voor nieuwe producten en markten: samenwerken met klanten om innovatieve infraroodtoepassingsoplossingen samen te ontwikkelen
Vaak gestelde vragen
1Wat is Pseudo Color?
Pseudo-kleur, ook wel valse kleur genoemd,de thermische verdeling van objecten kan door het infrarood-thermisch beeldsysteem worden omgezet in visuele beelden en op de monitor worden weergegeven in grijs niveau of pseudo-kleurZo kan de temperatuurverdeling van objecten worden verkregen.Om het voor mensen gemakkelijker te maken om een thermisch beeld visueel te analyseren wordt het weergegeven met behulp van een valse kleuren die het verschil in temperatuur vertegenwoordigen.
2Hoeveel pseudo kleuren kan SensorMicro thermische beeldvorming module bieden?
- White Hot.
- Lava.
- IJzerboog.
- Warm ijzer.
- Medisch.
- Het Noordpoolgebied.
- Regenboog 1.
- Regenboog 2.
- Red Hot.
- White Hot.
