Ongekoelde de Thermische Weergavemodule 640x512 12uM van LWIR voor UAV Nuttige lading
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Resolutie | 640x512 | Machtsconsumptie | 0.7W |
|---|---|---|---|
| Spectrale Waaier | 8~14μm | Pixelhoogte | 12μm |
| Typische NETD | ≤40mK | Framesnelheid | 30Hz |
| Hoog licht | De Thermische Weergavemodule 12uM van LWIR,UAV de Module van de Nuttige ladingslwir Thermische Weergave,Thermische de Camerakern 640x512 van LWIR |
||
Productomschrijving

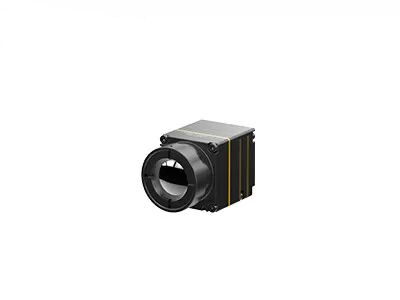

Ongekoelde de Thermische Weergavemodule 640x512 12um van LWIR voor UAV Nuttige lading
Productomschrijving
ITL612R is een ongekoelde radiometrische de thermische weergavemodule van LWIR voor hommels met spectrale waaier van 8 tot 14μm. Integreerde de GST zelf-ontwikkelde wafeltje-vlak-verpakkende 640×512/12μm infrarode detector, heeft de infrarode de cameramodule van iTL612 de krachtige algoritmen van de beeldverwerking en facultatieve radiometrische functie zodat de doelstellingen gemakkelijk in scènes op grote hoogte kunnen worden geïdentificeerd over lange afstand.
Met minigrootte bij 21mm×22.3mm×27.3mm en lichtgewicht zo laag zoals 21g, de de thermische weergavemodule van iTL612uncooled zeer geschikt om in hommels met strikte ruimtevereisten is worden geïntegreerd. Zijn compact ontwerp heeft het hoogste niveau van dezelfde modules van de specificatie thermische camera bereikt. Bovendien, zijn geoptimaliseerd ontwerp van de kringsstructuur waarborgt regelmatige machtsconsumptie zo laag zoals 0.7W, die effectief de lange levensduur batterij van het infrarode systeem verbetert.
De thermische module van iTL612 wordt speciaal ontwikkeld voor het gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz.
Hoofdlijnen
Compact & Lichtgewichtontwerp
• Grootte: 21mm×22.3mm×27.3mm (met 9.1mm lens)
• Gewicht: 20.8g±1.5g (met 9.1mm lens)
• Lage machtsconsumptie zo laag zoals 0.7W
Duidelijk Beeld & Nauwkeurige Radiometrie
• Het gloednieuwe algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Steunvensters/Linux/ARM SDK
• Regionale steun, punt & isothermtemperatuurmeting
Diverse Interfaces voor Gemakkelijke Integratie
• DVP/LVDS/USB2.0 interfaces, RAW/YUV-de output van beeldgegevens, seriële poortcontrole
Productspecificaties
| Model | iTL612/R |
| De Detectorprestaties van IRL | |
| Gevoelig Materiaal | Vanadiumoxyde |
| Resolutie | 640×512 |
| Pixelgrootte | 12μm |
| Spectrale Waaier | 8~14μm |
| Typische NETD | ≤40mk |
| Beeldverwerking | |
| Framesnelheid | 30Hz |
| Starttijd | 5s |
| Digitale Video | RAW/YUV/BT656 |
| Beeldalgoritme | Niet-uniformiteitscorrectie (NUC) 3D Lawaaivermindering (3DNR) DE-lawaai (DNS) Dynamisch bereikcompressie (DRC) Randverhoging (EE) |
| Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
| PC-Software | |
| ICC Software | Modulecontrole & Videovertoning |
| Elektrospecificaties | |
| Standaard Externe Interface | 30Pin_HOURS: DF40C-30DP-0.4V (51), (UREN, Mannetje) |
| USB-Uitbreidingsraad | Type-c |
| Communicatie Interface | RS232-TTL/USB2.0 |
| Digitale Videointerface | CMOS8/USB2.0 |
| Leveringsvoltage | 3.3V±0.1V VDC |
| Typische Machtsconsumptie | 0.7W |
| Temperatuurmeting | |
| Werkende Temperatuurwaaier | -10°C~+50°C |
| De Waaier van de temperatuurmeting | -20°C~+150°C, 0°C~550°C; Steunaanpassing en Uitbreiding |
| De Nauwkeurigheid van de temperatuurmeting | Groter van ±3°C of ±3% (@23℃±3℃) |
| Regionale Temperatuurmeting | Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur |
| SDK | Steunvensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
| Fysieke Kenmerken | |
| Grootte (mm) | 21×22.3×27.3 (met 9.1mm Lens) |
| Gewicht | 20.8g±1.5g (met 9.1mm Lens) |
| Milieuaanpassingsvermogen | |
| Werkende Temperatuur | -40°C~+70°C |
| Opslagtemperatuur | -45°C~+85°C |
| Vochtigheid | Non-condensing 5%~95%, |
| Trilling | 5.35grms, As 3 |
| Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
| Certificaten | ROHS2.0/REACH |
| Optica | |
| Facultatieve Lens | Vaste Athermal Nadruk: 9.1mm |
Industriële Toepassingen
De de thermische weergavemodule van iTL612/R kan in UAV nuttige lading en wearable apparaten worden geïntegreerd zodat wijd op gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz. wordt gebruikt.
Onze Voordelen
FAQs
1.What is Pseudokleur?
De pseudokleur, ook genoemd valse kleur, de thermische distributie van voorwerpen kan in visuele beelden door het infrarode thermische weergavesysteem worden omgezet en op de monitor in grijs niveau of pseudokleur worden getoond. Aldus kan de temperatuurdistributie van voorwerpen worden verkregen. Om het voor mensen gemakkelijker te maken een thermisch beeld gemakkelijk om te analyseren visueel wordt het vertegenwoordigd gebruikend valse kleuren die het verschil in temperatuur vertegenwoordigen.
2. Hoeveel de pseudokleur kan de thermische weergavemodule van GST aanbieden?
- Witte Heet
- Lava
- Ironbow
- Heet Ijzer
- Medisch
- Noordpool
- Rainbow1
- Rainbow2
- Roodgloeiend
- Witte Heet
