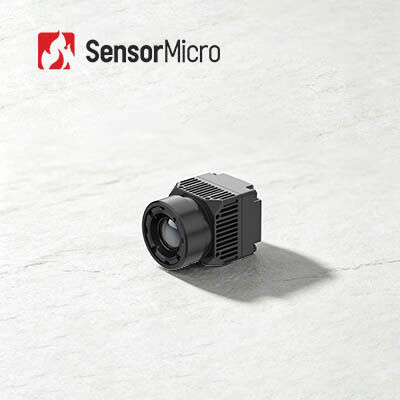

Snelle integratie 640x512 resolutie warmtebeeldcameramodule met 8 µm pixelpitch en ±0,5°C nauwkeurigheid voor de gezondheidszorg
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | RoHS2.0; Reach |
| Modelnummer | iHA608W |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 640x512 | Stroomverbruik | 0.6W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 8μm |
| Typisch NETD | ≤30mK | Framesnelheid | 25 Hz |
| Markeren | 17um Thermische Beeldvormingscamera Module,Thermische Beeldvormingscamera Module 384x288,Snelle Integratie Thermische Camera Module |
||
Productomschrijving
Snel integreerbare warmtebeeldcameramodule 640x512 8 µm voor de gezondheidszorg
Productoverzicht
De iHA608W-warmtebeeldcameramodule maakt gebruik van een ApexCore 640×512/8 µm infrarooddetector voor medisch georiënteerde contactloze temperatuurmeting met een nauwkeurigheid tot ±0,5 °C. Dankzij exclusieve medische thermische verwerkingsalgoritmen genereert de module gedetailleerde warmtebeelden en betrouwbare temperatuurgegevens. De compacte en lichte kern met een 8 µm pixelontwerp beschikt over Type-C-video- en USB2.0-interfaces met ondersteuning voor multi-platform SDK's. Ideaal voor medische diagnostiek, gezondheidsscreening en temperatuurmeting bij vee.
Belangrijkste kenmerken
- Nauwkeurige temperatuurmeting en haarscherpe warmtebeeldvorming
- Contactloze lichaamstemperatuurmeting met een nauwkeurigheid tot ±0,5 °C
- Lens van medische kwaliteit en speciale algoritmen voor heldere thermische beelden
- Lichtgewicht, compacte ingebouwde kern
- 8 µm ApexCore-infrarooddetector voor een geminiaturiseerde lay-out
- Afmetingen 21×21×31,5 mm, gewicht 25±2 g
- Moeiteloze integratie voor ontwikkelaars
- Dubbele Type-C + USB2.0-interface
- SDK voor Windows, Android en Linux
Productspecificaties
| Model | iHA608W |
|---|---|
| IR-detectorindicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 640×512 |
| Pixelgrootte | 8 µm |
| Spectraal bereik | 8 µm ~ 14 µm |
| Typische NETD | ≤ 30 mK |
| Beeldverwerking | |
| Digitale beeldsnelheid | 25 Hz |
| Opstarttijd | ≤ 6 s |
| Digitale video | RAW/YUV/TMP |
| Beeldalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beeldweergave | Medisch/Pseudokleur |
| PC-software | |
| Computersoftware | Modulebediening & videoweergave |
| Temperatuurmeting | |
| Bedrijfstemperatuur | 10 ℃ ~ +50 ℃ |
| Meetbereik temperatuur | 32 ℃ ~ +42 ℃ |
| Nauwkeurigheid temperatuurmeting | ≤ ±0,5 ℃ (na 2 minuten opwarmen, omgevingstemperatuur 23±3 °C, doel 32-42 °C) |
| Meetafstand | 0,5 m - 5 m; ondersteunt temperatuurmeting op meerdere afstanden via SDK |
| SDK | Ondersteuning van SDK voor Windows/Android/Linux, realisatie van videostreamanalyse, modulebediening, uitgebreide matrix-temperatuurmeting, thermische beeldvorming, instellen van temperatuurvensters, meervoudige integratie |
| Elektrisch | |
| Standaard externe interface | USB (TYPE-C) |
| Communicatie-interface | USB |
| Digitale video-interface | USB 2.0 |
| Voedingsspanning | 5 V ± 0,5 |
| Typisch stroomverbruik | 0,6 W |
| Optische lens | |
| Brandpuntsafstand | 4 mm |
| Lenstype | Vaste focus athermisch |
| F/# | 1 |
| Gezichtsveld (H×V) | 69,2°×55,4° |
| Mechanisch | |
| Afmetingen (inclusief lens) | 21 mm × 21 mm × 31,5 mm (inclusief 4mm-lens) |
| Gewicht (inclusief lens) | 25 g ± 2 (inclusief 4mm-lens) |
| Omgevingsbestendigheid | |
| Bedrijfstemperatuur | -10 ℃ ~ +50 ℃ |
| Opslagtemperatuur | -45 ℃ ~ +85 ℃ |
| Luchtvochtigheid | 5% ~ 95%, niet-condenserend |
| Trilling | 5,35 grms, willekeurige trilling, 3 assen |
| Schok | Halve sinusgolf, 40 g/11 ms, schokrichting, 3 assen, 6 richtingen |
| ESD | 6 kV contactontlading; 8 kV luchtontlading |
| Certificering | |
| Milieucertificering | ROHS2.0/REACH |
Industriële toepassingen
De thermische module iHA608W zal naar verwachting op grote schaal worden gebruikt op het gebied van ziektescreening, fysiotherapie binnen de traditionele Chinese geneeskunde, gezondheidscontroles, revalidatie en aanverwante toepassingen in de gezondheidszorg.
Voordelen van het productportfolio
- Divers productportfolio: Een breed scala aan productvormen, waaronder infrarooddetectoren, camerakernen en -modules om aan uiteenlopende integratievereisten te voldoen.
- Rijke productvariatie: Meerdere combinaties van matrixresoluties, pixelgroottes, golflengtebanden en lensopties bieden meer flexibiliteit voor uiteenlopende toepassingen.
- Uitstekende prestaties: Duidelijke beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid – ontworpen om te presteren onder uiteenlopende omgevingsuitdagingen.
- Eenvoudige integratie: Meerdere interface-opties maken integratie eenvoudig en maken snelle ontwikkeling mogelijk binnen meerdere toepassingsgebieden.
Veelgestelde vragen
1. Over infrarooddetectoren met metalen verpakking
Een metalen verpakking maakt gebruik van een metalen behuizingshuls, een thermo-elektrische koeler (TEC) en een kolomvormige getter. De TEC speelt een belangrijke rol bij het stabiliseren van de bedrijfstemperatuur, zodat de infrarooddetector op kamertemperatuur functioneert. Hierdoor wordt het aanpassingsvermogen van warmtebeeldsensoren aan extreme omgevingen, zoals dichte mist, regen en sneeuw, verbeterd.
Het nadeel is dat de kosten erg hoog zijn; ze maken meer dan 60% uit van de totale productiekosten van ongekoelde producten en zorgen voor een lange productiecyclus. Deze verpakkingsmethode is ontworpen voor high-end toepassingen.
2. Over infrarooddetectoren met keramische verpakking
Het keramische verpakkingsproces is vergelijkbaar met dat van een metalen verpakking en is een volwassen verpakkingstechnologie voor infrarooddetectoren. Vergeleken met een metalen behuizing zijn het volume en het gewicht van de verpakte detector aanzienlijk kleiner. Bij een keramische verpakking heeft het uitleescircuit een zelfinstellende bedrijfstemperatuurfunctie en is er geen TEC-stabilisatie vereist.
3. Wafer Level Packaging
Wafer-level packaging (WLP), ook wel verpakking op waferformaat genoemd, is een belangrijk onderdeel geworden van geavanceerde verpakkingstechnologie in de halfgeleiderindustrie. Wafer level packaging is het proces waarbij hoogvacuümverpakking direct op de gehele MEMS-wafer wordt voltooid, waarna deze wordt afgetekend en gesneden om afzonderlijke infrarooddetectoren te maken. Hierbij worden de meeste of alle verpakkings- en testprocedures rechtstreeks op de IR-detectorwafer uitgevoerd vóór het versnijden (dicing).
Het is een verbeterde behuizing op chipformaat die voldoet aan de vraag naar compacte afmetingen, een laag gewicht, draagbaarheid, handheld gebruik, lage kosten en een hoge productie-efficiëntie.
