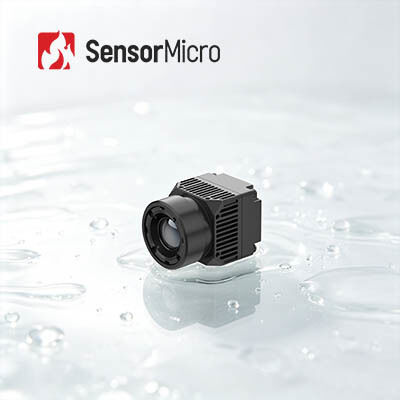

LWIR ongekoelde thermische module met een resolutie van 640x512 en een pixelpitch van 8 μm voor medische thermische beeldscreening

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
Plaats van herkomst China
Merknaam SensorMicro
Certificering RoHS2.0; Reach
Modelnummer iHA608W
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 Stroomverbruik 0.6W
Spectraal bereik 8~14μm Pixelafstand 8μm
Typisch NETD ≤30mK Framesnelheid 25 Hz
Markeren

Medische LWIR ongekoelde thermische module

,

Ongekoelde thermische module 384x288

,

17um thermische beeldbuismodule
Laat een bericht achter
Productomschrijving
LWIR ongekoelde thermische module 640x512 8μm voor medische thermische beeldscreening
LWIR ongekoelde thermische module 640x512 8 μm voor medische thermische beeldscreening
Productbeschrijving
De iHA608W maakt gebruik van de ApexCore 640×512 8μm infrarood detector.speciaal ontworpen voor de niet-contactmatige meting van de lichaamstemperatuur met ±0.5 graden meting nauwkeurigheid.het nauwkeurig in kaart brengen van de temperatuurdistributie en het produceren van stabiele temperatuurmetingsgegevensDe thermische kern is uitgerust met Type-C video- en USB2.0-communicatiepoorten en ondersteunt naadloze integratie.De gebruiksgevallen omvatten medische diagnostische apparatuur, gezondheidsonderzoeksstations op openbare plaatsen en controle van de lichaamstemperatuur van het vee.
Hoofdkenmerken
  • Hoogprecise temperatuurmeting en scherpe thermische beelden
    • Speciaal ontworpen voor niet-contactmatige menselijke temperatuurdetectie, nauwkeurigheid tot ± 0,5 °C
    • Medische optische lenzen met gespecialiseerde medische algoritmen voor scherpe thermische beelden
  • Kleine, lichte, ingebedde thermische kern
    • ApexCore 8μm infrarood sensor maakt miniatuur mechanisch ontwerp mogelijk
    • Afmetingen 21×21×31,5 mm, gewicht 25±2 g, gemakkelijk in mini-medische apparaten te passen
  • Gebruikersvriendelijke integratie & multi-platform SDK
    • Klaar om te gebruiken Type-C & USB 2.0-interfaces om de installatie van het systeem te versnellen
    • Volledige SDK-ondersteuning: Windows, Android, Linux, vermindering van technische ontwikkelingsproblemen
Productspecificaties
Model iHA608W
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 640×512
Pixelgrootte 8 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 30mK
Beeldverwerking
Digitale beeldsnelheid 25 Hz
Starttijd ≤ 6 s
Digitale video RAW/YUV/TMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Afbeeldingsweergave Medische/pseudo-kleur
PC-software
Computersoftware Controlemodule en videodisplay
Temperatuurmeting
Werktemperatuur 10°C~+50°C
Temperatuurmetingsbereik 32°C~+42°C
Temperatuurmetingsnauwkeurigheid ≤ ± 0,5°C (na 2 minuten opwarming, omgeving 23±3°C, streefcijfer 32-42°C)
Metingsafstand 0.5m-5m; ondersteunt temperatuurmeting op meerdere afstanden via SDK
SDK Ondersteuning van Windows/Android/Linux SDK, Realise Video Stream Analysis, Module Control, Comprehensive Array Temperature Measurement, Temperature Imaging, Temperature Window Setting, Multiple Integration
Elektrische apparatuur
Standaard externe interface USB ((TYPE-C)
Communicatie-interface USB
Digitale video-interface USB2.0
Voedingsspanning 5V±0.5
Typisch energieverbruik 0.6W
Optische lens
Fokusafstand 4 mm
Type van de lens Vaste scherpstelling Athermal
F/# 1
FOV(H×V) 69.2° × 55.4°
Mechanische apparatuur
Afmeting (inclusief lens) 21 mm × 21 mm × 31,5 mm (inclusief 4 mm lens)
Gewicht (inclusief lens) 25 g±2 (inclusief 4 mm lens)
Aanpassingsvermogen aan het milieu
Werktemperatuur -10°C~+50°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie 5.35 grams, willekeurige trillingen, 3-as.
Gevolgen Halve sinusgolf, 40 g/11 ms, inslagrichting, 3 assen, 6 richting
ESD 6 kV contactontlading; 8 kV luchtontlading
Certificering
Milieucertificering RoHS2.0/REACH
Industriële toepassingen
De thermische module iHA608W zal naar verwachting op grote schaal worden gebruikt op het gebied van ziekte-screening, traditionele Chinese geneeskunde, fysiotherapie, gezondheidsonderzoek, revalidatie enz.In het heden en in de toekomst.
Onze voordelen
  • Diversificeerde productportefeuille
  • Grondige technische deskundigheid
  • Strenge validatie van betrouwbaarheid zorgt voor kwaliteitsborging
  • Gefocust op innovatie en praktische toepassing in infraroodsensoren
  • Professionele technische ondersteuning en gezamenlijke ontwikkeling
Vaak gestelde vragen
1Wat is het verschil tussen niet-gekoelde en gekoelde IR-detectoren?
Er zijn momenteel twee soorten infraroodthermologische beeldsensoren op de markt, gekoeld en niet gekoeld.

Een niet-gekoelde IR-detector werkt bij omgevingstemperatuur en is gebaseerd op de halfgeleiderindustrie.Onverkoelde IR-detectoren worden veel gebruikt in draagbare/handheld/mobiele apparaten.

Gecoelde IR-detectoren worden verpakt in een eenheid die ze bij een extreem lage temperatuur houdt, die wordt ondersteund door een cryo-koeler.duurder en minder betrouwbaar dan ongecoelde sensorenDe koelsystemen zijn echter ongelooflijk gevoelig en werken meestal met lange brandpuntsafstand optica om lange afstand missie te bereiken.
2Over de Wafer Level Packaging Infrarood Detector.
Wafer-level verpakkingen, ook wel wafer-level size verpakkingen genoemd, zijn een belangrijk onderdeel geworden van geavanceerde verpakkingstechnologie in de halfgeleiderindustrie.Wafer level packaging (WLP) is het proces van het voltooien van hoge vacuüm verpakking rechtstreeks op de hele MEMS waferHet voert de meeste of alle verpakkings- en testprocedures rechtstreeks op de IR-detectorwafer uit voordat het wordt gesneden.

Het is een verbeterd chippakket dat voldoet aan de behoeften van kleine grootte, lichtgewicht, draagbaar, handheld, lage prijs en hoge productie-efficiëntie.
