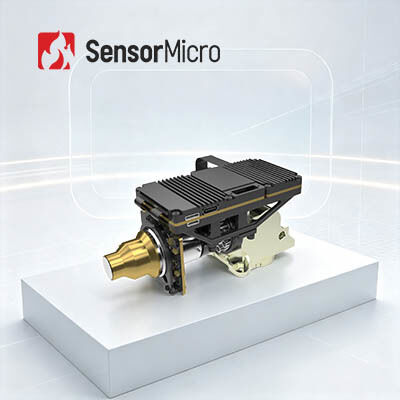

Gekoeld thermisch module met 640x512 resolutie en 15 µm pixelgrootte MWIR infrarooddetector met RS046 cryocooler

  • Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size MWIR Infrared Detector Featuring RS046 Cryocooler
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer GAVIN GC615MB
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 / 15μm IR-detector NETD (23℃) 20mK(F4); 25mK(F5.5)
Spectraal bereik 3,7 ~ 4,8 μm MW Framesnelheid 50 Hz/100 Hz
Maat 120×84×60mm Gewicht ≤ 440 g
Markeren

De detector koelde Thermische Module 640x512

,

MWIR koelde Thermische Module 15μM

,

Infrarode de Cameramodules van MCT
Laat een bericht achter
Productomschrijving
Gekoeld thermisch module met 640x512 / 15µm MWIR infrarooddetector
Productoverzicht

De GAVIN GC615MB is een gekoelde mid-wave thermische beeldvormingsmodule ontwikkeld door SensorMicro. Het integreert een 640x512/15µm MWIR infrarooddetector met RS046 cryocooler, hardware-elektronica en geavanceerde beeldverwerkingsalgoritmen om scherpe, duidelijke thermische beelden te leveren. Effectief spectraalbereik: 3.7µm~4.8µm MW.

Geconfigureerd met RS046 cryocooler, heeft de GAVIN GC615MB een compact ontwerp van 120×84×60mm en weegt minder dan 440g. Met een stabiel stroomverbruik van slechts 10W en een industriestandaard CameraLink-interface, kunnen integrators van infraroodcamera's en -systemen eenvoudig complete cameraconfiguraties ontwerpen.

Belangrijkste kenmerken
  • Mainstream FPA, brede compatibiliteit: Aangedreven door 640×512/15µm mid-wave gekoelde infrarooddetector voor gedetailleerde thermische beeldvorming met geïntegreerde DRC, 2D/3D ruisonderdrukking en randversterkingsalgoritmen
  • Hoge betrouwbaarheid, superieure gevoeligheid: MWIR gekoelde thermische beeldvormingstechnologie zorgt voor uitstekende aanpasbaarheid en consistentie met een uitstekende thermische gevoeligheid (NETD ≤ 20mK)
  • Eenvoudige integratie, flexibele configuratie: Ondersteunt CameraLink-interface met RAW/YUV beelddata-uitvoer en meerdere optische configuraties met continu zoomen
Productspecificaties
Model GAVIN GC615MB
Indicatoren
Resolutie 640×512
Pixelgrootte 15µm
Cryocooler RS046
Spectrale respons 3.7µm±0.2µm~4.8µm±0.2µm
IR Detector NETD(23℃) 20mK(F4)
25mK(F5.5)
Beeldverwerking
Framesnelheid 50Hz/100Hz
Dimmodus Lineair/Histogram/Gemengd
Digitale zoom 1× tot 8× continue digitale zoom
Beeldrichting Horizontaal/Verticaal/Diagonaal spiegelen
Beeldalgoritme DRC, 2D/3D beeldruisonderdrukking, EE
Elektrisch
Standaard externe interface J30JZ25 25PIN
Analoge video PAL/NTSC
Digitale video Standaard: DVP/LVDS/USB2.0@50Hz
Optie: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode optische vezel/Multi-mode optische vezel
Externe synchronisatie Standaard: LV-TTL
Optie: RS422/LVDS
Communicatie Standaard: USB2.0/LV-TTL
Optie: RS422/CAN/USB3.0/GigE
Voeding 24V±4V
Stabiel stroomverbruik(23℃) ≤10W
Koeltijd(23℃) ≤8min
Afmetingen(mm) 120×84×60
Gewicht(g) ≤440
Bedrijfstemperatuur -40℃~+71℃
Trilling Trilling: Hoge snelheid transportintensiteit; Impact: Halve sinusgolf, 40g/11ms, 3 assen, 6 richtingen, 3 keer/richting
Optische lens
Lensopties Vaste focus: 25mm/F2
Continu zoomen: 15~300mm/F4 23~450mm/F4
Industriële toepassingen

De GAVIN GC615MB thermische infraroodcamera module wordt veel gebruikt in NDT, milieumonitoring, langeafstandsbewaking, wetenschappelijk onderzoek en gerelateerde gebieden.

Onze productlijn
  • Hoge gevoeligheid en uitstekende prestaties
  • Wereldwijd toonaangevende technologie in de infraroodindustrie
  • Diverse infrarooddetectoren beschikbaar (zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes)
  • Massaproductie om snelle levering te garanderen (drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren)
Veelgestelde vragen
Waarvoor wordt een cryocooler gebruikt?

Cryocoolers houden sensoren op extreem lage temperaturen om thermische beeldvorming mogelijk te maken tijdens langdurige missies. Veel high-end toepassingen vereisen dat sensoren op deze lage temperaturen werken voor optimale beeldopname.

Wat zijn de belangrijkste factoren om de kwaliteit van een cryocooler te meten?

Lange batterijduur en betrouwbare werking zijn primaire kwaliteitsindicatoren. SensorMicro cryocoolers beschikken over een breed bedrijfstemperatuurbereik en uitstekende betrouwbaarheid, met een MTTF (Mean Time to Failures) van 10.000 uur om te voldoen aan 24/7 operationele vereisten.

Wat is MTTF?

MTTF (Mean Time to Failure) meet de betrouwbaarheid van onderdelen door de gemiddelde levensduur vóór vervanging aan te geven. Deze metriek geeft inzicht in de kwaliteit en waarde van componenten - langer meegaande onderdelen leveren meer waarde op.

Wat zijn de toepassingen van thermische beeldvorming?

Infrarood thermische beeldvormingstechnologie dient voornamelijk voor temperatuurmeting en all-weather beeldvormingsfuncties. Producten op basis van deze technologieën worden veel gebruikt in beveiliging & monitoring, industriële inspectie, brandbestrijding, voorspellend onderhoud, ADAS, epidemische preventie en AIoT-toepassingen.
