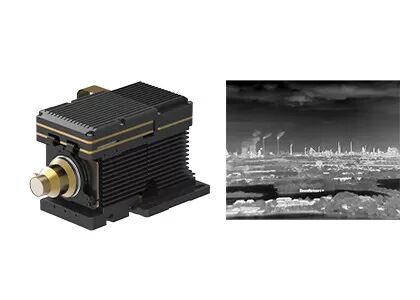

MCT MWIR Infrarooddetector Gekoelde Thermische Module 640x512/15µm
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN615B |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Spectraal bereik | 3,7 ~ 4,8 μm MW | Framesnelheid | 50Hz/100Hz |
| Maat | 125x92x67mm | Gewicht | ≤650g |
| Markeren | De detector koelde Thermische Module 640x512,MWIR koelde Thermische Module 15μM,Infrarode de Cameramodules van MCT |
||
Productomschrijving
Gecooide thermische module met 640x512 / 15 μm MCT MWIR infrarood detector
Productbeschrijving
GAVIN615B is een gekoelde mid-wave thermische beeldvorming module ontwikkeld door SensorMicro. Het bestaat uit een 640x512 / 15μm HgCdTe MWIR IR detector met RS046 cryocooler,Hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere thermische beelden te presenterenHet is effectief voor spectraalbereik van 3,7 μm/4,8 μm MW.
De GAVIN615B is geconfigureerd met een RS046 cryocooler en heeft een zeer compacte afmeting van 125 x 92 x 67 mm en weegt minder dan 650 g. Het stabiele stroomverbruik is slechts 12w.Met industriële standaard cameralink interface, kan een infraroodcamera of systeemintegrator eenvoudig zijn eigen complete camera ontwerpen of integreren op basis van de thermische beeldvormingsmodule GAVIN615B.
Hoofdkenmerken
- Hoge gevoeligheid, NETD≤20mK
- Lang afstandsopsporing.
- Verstelbare beeldsnelheid
- Eenvoudige integratie in het systeem
Productspecificaties
| Model | GAVIN615B |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS046 |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (20°C) | ≤7min |
| NETD (20°C) | ≤ 20mK |
| Beeldverwerking | |
| Framerate | 50 Hz/100 Hz |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | ×1/×2/×4 |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25 pin |
| Analoog video | PAL |
| Digitale video | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Synchronisatie | Frame External Sync: RS422 niveau |
| Communicatie | RS422, 115200bps |
| Stroomvoorziening | 20 ~ 28VDC |
| Stabiel stroomverbruik | 12W |
| Afmeting (mm) | 125 × 92 × 67 |
| Gewicht | ≤ 650 g |
| Operatietemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
| Optische lens | |
| Optioneel glas | Continu zoomen 60~240 mm/F4 15~300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Industriële toepassingen
De thermische infraroodcameramodule GAVIN615B wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Onze productlijn
Hoge gevoeligheid en uitstekende prestaties
Wereldwijd toonaangevende technologie in de infraroodindustrie
Verschillende infrarooddetectoren beschikbaar
Zowel niet-gekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgrootte
Volumeproductie om snelle levering te garanderen
Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren.
Vaak gestelde vragen
1Waar wordt een cryocooler voor gebruikt?
Cryocoolers zijn machines die sensoren extreem koud houden zodat thermische beelden kunnen worden genomen op lange termijn missies.De sensoren die beelden vastleggen, vereisen extreem lage temperaturen..
2. Wat zijn de belangrijkste factoren om de kwaliteit van Cryocooler te meten?
De lange levensduur van de batterij en de betrouwbare werking zijn de belangrijkste factoren om de kwaliteit van een cryocooler te meten.De MTTF (Mean Time to Failures) is 10, 000 uur, wat voldoet aan de eisen van 24*7 boot operation.
3Wat is MTTF?
MTTF (Mean Time to Failure) meet de betrouwbaarheid van een onderdeel. Het laat zien hoe lang een onderdeel gemiddeld meegaat voordat het kapot gaat en je het moet vervangen.Het vertelt u over de kwaliteit van de onderdelen die u kooptHoe langer ze meegaan, hoe meer waarde je ervan krijgt.
4Wat zijn de toepassingen van thermische beeldvorming?
Temperatuurmeting en beeldvorming bij alle weersomstandigheden zijn twee fundamentele functies van infrarood thermische beeldvormingstechnologie.Producten die op basis van deze twee technologieën zijn ontwikkeld, worden veel gebruikt voor beveiliging en monitoring., UAV-last, industriële inspectie, brandbestrijding, voorspellend onderhoud, ADAS, epidemiepreventie, AIoT enz.
