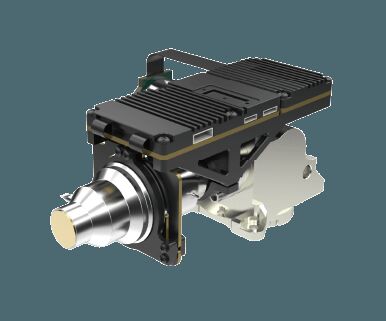

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xGROOTTE | 125x92x67mm | Gewicht | ≤650g |
---|---|---|---|
Resolutie | 640x512 / 15μm | NETD | ≤20mK |
Spectrale Waaier | 3.7~4.8μm mw | Framesnelheid | 50Hz/100Hz |
640x512 / 15μm MCT MWIR koelde Thermische Module voor Multisensornuttige lading
GAVIN615B is een gekoelde medio module van de golf thermische die weergave door Globale Sensortechnologie wordt ontwikkeld (GST). Het bestaat uit een detector van 640x512/15µm HgCdTe MWIR IRL met RS046 cryocooler, worden de hardwareelektronika en diverse algoritmen van de beeldverwerking ook ingebed reeds om scherpe en duidelijke thermische beelden voor te stellen.
Gevormd met RS046 cryocooler, is GAVIN615B zeer compact in grootte die, die 125x92x67mm in afmeting meten en minder dan 650g in gewicht wegen. Het is stabiele machtsconsumptie is zo laag zoals 12w. Met industriële norm cameralink interface, kan de infrarode camera of de systeemintegrator hun eigen volledige die camera gemakkelijk ontwerpen of integreren op de de thermische weergavemodule van GAVIN615B wordt gebaseerd.
- Hoge Gevoeligheid, NETD≤20mK
- Lange afstandopsporing
- Regelbare Framesnelheid
- Gemakkelijke Integratie in het Systeem
Model | GAVIN615B |
De Detectorprestaties van IRL | |
Resolutie | 640x512 |
Pixelhoogte | 15μm |
Cryocooler | RS046 |
Spectrale Waaier | 3.7μm~4.8μm mw |
Het koelen Tijd (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Beeldverwerking | |
Framesnelheid | 50Hz/100Hz |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | ×1/×2/×4 |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | J30JZ 25pin |
Analoge Video | VRIEND |
Digitale Video | RAW/YUV met 16 bits: DVP/Cameralink-Output met 16 bits |
Externe Synchronisatie | Kader Externe Synchronisatie: RS422 niveau |
Mededeling | RS422, 115200bps |
Voeding | 20~28VDC |
Stabiele Machtsconsumptie | 12W |
Afmeting (mm) | 125×92×67 |
Gewicht | ≤650g |
Verrichtingstemperatuur | -40°C ~ +60°C |
Trillingsomvang | Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk |
Optische Lens | |
Facultatieve Lens | Ononderbroken Gezoem 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
De thermische infrarode de cameramodule wordt van GAVIN615B wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.
1. Wat zijn de voordelen van gekoelde infrarode detectors?
De gekoelde infrarode brandpuntsvliegtuigdetector werkt bij een lage temperatuur die door een koeler wordt verstrekt van het detectordewarvat (ddc). Het heeft hoge gevoeligheid en kan subtieler temperatuurverschil onderscheiden dan ongekoelde infrarode detector. Het kan voorwerpen ontdekken identificeren en erkennen bij met zeer groot bereik die weg meer dan tien kilometers is. De structuur van gekoelde detector is zeer complex wat in vrij hoge kosten dan ongekoelde detector resulteert.
2. Hoe werkt de Infrarode Thermische Weergave?
Het infrarode thermische weergavesysteem is een passieve niet-contactopsporing en een identificatie van infrarode technologie. Het concentreert de infrarode straling van de scène op de brandpunts infrarode detector van de vliegtuigserie door het infrarode optische systeem dat door infrarode straling kan overgaan. De thermische detector zet het stralingssignaal van verschillende intensiteit in het overeenkomstige elektrosignaal om, en dan door versterking en videoverwerking, vormt het infrarode beeld dat door de blote ogen kan worden waargenomen.
3. Wat wordt een cryocooler gebruikt voor?
Cryocoolers is machines die sensoren uiterst koud houden zodat de thermische beelden op opdrachten op lange termijn kunnen worden genomen. In vele high-end toepassingen, de sensoren die beelden vangen vereisen uiterst - lage temperaturen.
4. Wat is de belangrijkste factoren maatregel de kwaliteit van Cryocooler?
De lange levensduur batterij en de betrouwbare verrichting zijn hoofdfactoren om de kwaliteit van een cryocooler te meten. GSTiR cryocooler heeft een brede werkende temperatuurwaaier en een uitstekende betrouwbaarheid. Zijn MTTF (beteken Tijd aan Mislukkingen) heeft aan 10.000 uren bereikt, wat 24*7-aan de vereisten van de laarsverrichting voldoet.
5. Wat is MTTF?
MTTF (beteken Tijd aan Mislukking) meet de betrouwbaarheid van een deel. Het toont u hoe lang gemiddeld een deel duurt alvorens het breekt en u moet het vervangen. Voor een basisniveau, vertelt het u over de kwaliteit van de delen u koopt. Langer duren zij, de meer waarde u van hen krijgt.
