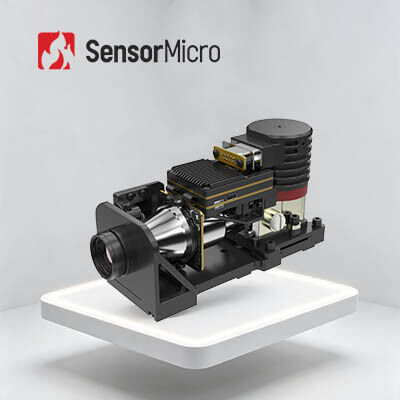

640x512 Resolutie 15µm Pixelgrootte Hoge Gevoeligheid MWIR Camera Kern Gekoeld Thermisch Module

  • 640x512 Resolution 15μm Pixel Size High Sensitivity MWIR Camera Core Cooled Thermal Module
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer GAVIN GC615MA
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Maat 142×58,5×80mm Gewicht ≤680g
Oplossing 640x512 / 15μm IR-detector NETD(23℃) 16mK(F2); 18mK(F4)
Spectraal bereik 3.7μm±0.2μm ∙4.8μm±0.2μm Framesnelheid 50 Hz/100 Hz
Markeren

640x512 gekoelde thermische module

,

15 μm gekoelde thermische module
Laat een bericht achter
Productomschrijving
640x512 / 15µm MCT MWIR Gekoelde Thermische Module voor Multi Sensor Payload
Productoverzicht

De GAVIN GC615MA is een gekoelde thermische beeldvormingsmodule voor het middengolfbereik, ontwikkeld door SensorMicro. Het bestaat uit een 640x512 / 15µm HgCdTe MWIR IR-detector met een RS058 cryocooler op lage temperatuur, ingebouwde hardware-elektronica en diverse beeldverwerkingsalgoritmen, die scherpe en duidelijke thermische beelden presenteren.

Het beschikt over ingebouwde geavanceerde AI-beeldalgoritmen, die een volledig scala aan specificaties bieden met uitstekende consistentie en stabiliteit. Het product ondersteunt grootschalige, betrouwbare levering, volledig voldoend aan de behoeften van diverse industriële toepassingen. Zelfs in volledige duisternis of barre weersomstandigheden levert de camerakern duidelijke thermische beelden en nauwkeurige detectie van zowel verre dreigingen als details op korte afstand. Ideaal voor beveiligings-, surveillance- en monitoringscenario's, biedt de GAVIN GC615MA infrarood camerakern betrouwbare technologische ondersteuning in diverse omgevingen.

Belangrijkste Kenmerken
  • Mainstream FPA, Brede Compatibiliteit - Ontwikkeld op basis van een 640×512/15µm MWIR gekoelde infrarooddetector, wat zorgt voor stabiele beeldkwaliteit. Geïntegreerde beeldalgoritmen van de volgende generatie, waaronder DRC, 2D/3D ruisonderdrukking en EE (randversterking) voor duidelijkere beelden.
  • Hoge Betrouwbaarheid, Hoge Gevoeligheid - Gekoelde infrarood voor het middengolfbereik zorgt voor uitstekende veelzijdigheid en consistentie. Hoge thermische gevoeligheid met NETD zo laag als 16mK.
  • Eenvoudige Integratie, Flexibele Configuratie - Cameralink video-interface met RAW/YUV beelddata-uitvoer. Meerdere optische configuraties met continu zoomen beschikbaar.
Productspecificaties
Model GAVIN GC615MA
Indicatoren
Resolutie 640×512
Pixelgrootte 15µm
Spectrale Respons 3.7µm±0.2µm～4.8µm±0.2µm
IR Detector NETD(23℃) 16mK(F2)
18mK(F4)
Beeldverwerking
Framesnelheid 50Hz/100Hz
Digitale Zoom 1× tot 8× continue digitale zoom
Beeldrichting Horizontaal/Verticaal/Diagonaal spiegelen
Beeldalgoritme DRC, 2D/3D Beeldruisonderdrukking, EE
Elektrisch
Analoge Video PAL/NTSC
Digitale Video Standaard: DVP/LVDS/USB2.0@50Hz
Optie: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode Optische Vezel/Multi-mode Optische Vezel
Externe Synchronisatie Standaard: LV-TTL
Optie: RS422/LVDS
Communicatie Standaard: USB2.0/LV-TTL
Optie: RS422/CAN/USB3.0/GigE
Voeding 24V±4V
Stabiel Stroomverbruik(23℃) ≤10W
Koeltijd(23℃) ≤8min
Afmetingen(mm) 142×58.5×80
Gewicht(g) ≤680
Bedrijfstemperatuur -40℃~+71℃
Optische Lens
Lensopties Vaste focus: 25mm/F2
Continu zoomen: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
Industriële Toepassingen

De GAVIN GC615MA thermische infrarood cameramodule wordt veel gebruikt op vele gebieden, zoals NDT, Milieumonitoring, Langeafstandsbewaking, Wetenschappelijk Onderzoek, enz.

Gestandaardiseerde Service
  • Volledige Documentatie: Producthandleidingen, installatiegidsen en selectieverwijzingen. Begin zonder giswerk.
  • Ontwikkelings- en Testondersteuning: Eenvoudige integratietests, prestatie-evaluatie en parameterverificatie.
  • Geavanceerde Ontwikkelaarstoolkit: SDK's, API's, algoritmen en debuggingtools voor diepe integratie.
  • Remote Technische Ondersteuning: 24/7 ondersteuning - snelle reactie en tijdige oplossing voor kritieke problemen.
  • Garantie: Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Veelgestelde Vragen
Wat zijn de voordelen van gekoelde infrarooddetectoren?
De gekoelde infrarood focal plane detector werkt op een lage temperatuur die wordt geleverd door een detector dewar cooler (ddc). Het heeft een hoge gevoeligheid en kan subtielere temperatuurverschillen onderscheiden dan ongekoelde infrarooddetectoren. Het kan objecten op zeer lange afstand detecteren, identificeren en herkennen, meer dan tien kilometer ver. De structuur van gekoelde detectoren is erg complex, wat resulteert in een relatief hoge kosten dan ongekoelde detectoren.
Hoe werkt infrarood thermische beeldvorming?
Een infrarood thermisch beeldvormingssysteem is een passieve non-contact detectie- en identificatietechnologie voor infraroodstraling. Het focust de infraroodstraling van de scène op de focal plane array infrarooddetector via het infrarood optische systeem dat infraroodstraling kan doorlaten. De thermische detector zet het stralingssignaal van verschillende intensiteit om in het corresponderende elektrische signaal, en vervolgens, na versterking en videoverwerking, vormt het het infraroodbeeld dat door het blote oog kan worden waargenomen.
Waarvoor wordt een cryocooler gebruikt?
Cryocoolers zijn machines die sensoren extreem koud houden, zodat thermische beelden kunnen worden gemaakt tijdens langdurige missies. In veel high-end toepassingen vereisen de sensoren die beelden vastleggen extreem lage temperaturen.
Wat zijn de belangrijkste factoren om de kwaliteit van een cryocooler te meten?
Lange batterijduur en betrouwbare werking zijn de belangrijkste factoren om de kwaliteit van een cryocooler te meten. De SensorMicro cryocooler heeft een breed bedrijfstemperatuurbereik en uitstekende betrouwbaarheid. De MTTF (Mean Time to Failures) heeft 10.000 uur bereikt, wat voldoet aan de eisen voor 24*7 opstarten.
Wat is MTTF?
MTTF (Mean Time to Failure) meet de betrouwbaarheid van een onderdeel. Het laat zien hoe lang een onderdeel gemiddeld meegaat voordat het defect raakt en vervangen moet worden. Op een basisniveau vertelt het u iets over de kwaliteit van de onderdelen die u koopt. Hoe langer ze meegaan, hoe meer waarde u ervan krijgt.
