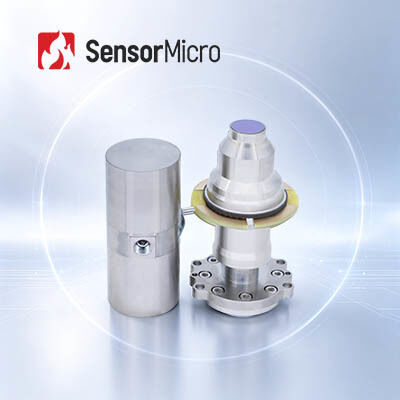

Type II Superlattice Mid Wave Cooled Infrarood Detector 1024x768 Resolutie voor langeafstandsdetectie
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C1010H |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1024x768 / 10μm | NETD | 20 mK(F2); 25mK(F4) |
|---|---|---|---|
| Spectraal bereik | 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm | Max. Framesnelheid | 100 Hz |
| Cryokoeler | LS711H | Gewicht | ≤235g |
| Markeren | Superrooster gekoelde infrarooddetectoren,320x256 gekoelde infrarooddetectoren,320x256 infrarooddetectoren |
||
Productomschrijving
Productbeschrijving
De C1010H is een HOT gekoelde infrarood detector gebouwd op een geavanceerde lineaire cryocooler.de werktemperatuur van het brandpuntvlak wordt verhoogd tot 150 K, met uitstekende SWaP-prestaties (klein formaat, licht gewicht, laag stroomverbruik).en hoge-definitie thermische beeldvormingEen groter FPA en kleinere pixels zorgen voor een breed gezichtsveld, een hoge ruimtelijke resolutie en detectie op lange afstand.en MTTF is tot 25Duizend uur.
Hoofdkenmerken
Grotere FPA, kleinere pixelgrootte
- 1024×768 megapixel resolutie voor een breed gezichtsveld
- 10 μm kleine pixelgrootte voor hoge ruimtelijke resolutie en detectie op lange afstand
Snelle koeling, lager energieverbruik
- Koeltijd tot 3 minuten
- Stabiel stroomverbruik tot 3 W
Hoge betrouwbaarheid, duurzame werking
- Mean Time To Failure (MTTF) tot 25.000 uur
Productspecificaties
| Model | C1010H |
| Gevoelig materiaal | T2SL |
| Resolutie | 1024×768 |
| Pixelgrootte | 10 μm |
| Spectrumrespons | 30,7 ± 0,2 μm ~ 4,8 ± 0,2 μm |
| Typische NETD | 20 mK (F2) 25 mK (F4) |
| Max. Frame Rate | 100 Hz |
| Effectieve pixel snelheid | ≥ 99,5% |
| Niet-eenvormigheid van de reactie | ≤ 8% |
| Werktemperatuur | -45°C ~ +71°C |
| Cryocooler | LS711H |
| Koelingstijd (23°C) | ≤ 3 min |
| Max. stroomverbruik (71°C) | ≤ 12 W |
| Steady Power Consumption (23°C) | ≤ 3 W |
| Grootte (mm) | Cryocooler: φ26×55.8 Dewar: 33 x 37,5 x 70 |
| Gewicht (g) | ≤ 235 |
Industriële toepassingen
De C1010H MWIR HOT-gekoelde infrarooddetector wordt veel gebruikt op vele gebieden, zoals NDT, milieubewaking, langeafstandsbewaking, wetenschappelijk onderzoek en meer.
Onze voordelen
Een breed scala aan productformaten, waaronder infrarooddetektoren, cameracores en modules om aan verschillende integratievereisten te voldoen.
Rijke productvariëteit
Meerdere resoluties, pixelgroottes, golfbanden en combinaties van lensopties bieden meer flexibiliteit voor verschillende toepassingen.
Uitstekende prestaties
Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid
Gemakkelijke integratie
Meerdere interface-opties maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk.
Vaak gestelde vragen
1Voordelen van optische gasbeeldvorming
- Tijdbesparend en efficiënt:Ondersteunt grootschalige real-time detectie, snelle locatie van lekken en geen onderbreking van de productie.
- Langbereikdetectie:Werkt ver van gevaarlijke en complexe gebieden, waardoor niet-contact, niet-destructieve tests zonder een extra stralingsbron mogelijk zijn.
- Gemakkelijk te analyseren:Intuïtieve beeldvorming, onmiddellijke opslag en handige analyse.
- Multifunctionele inspectie:Er kan een verscheidenheid aan gassen worden gedetecteerd, met een uitstekende afstandsmeting van de temperatuur.
2Werkingsbeginsel van optische gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling op specifieke golflengten zal er een infraroodstralingsverschil ontstaan tussen het gas en de achtergrond.
De infrarooddetector voor het detecteren van gaslekken met een ingebouwd smalbandfilter ontvangt alleen de infraroodband in de buurt van de piek van de infraroodabsorptie van het gas.en kan het gas omzetten in zichtbare infraroodbeelden door het verschil in straling tussen het gas en de achtergrond.
