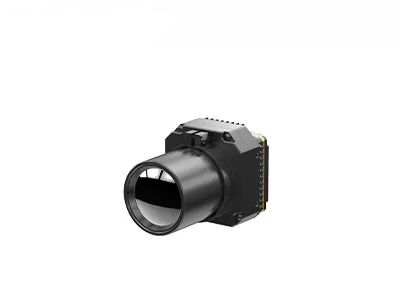

Ongekoelde Thermische de Camerakern 640x512 17μM For Firefighting en Redding van LWIR
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 / 17μm | Camera lens | Meerdere beschikbaar |
---|---|---|---|
Gewicht | <90g | NETD | <30mK |
Spectraalgebied | 8~14μm LW | Grootte | 44,5 x 44,5 x 33,6 mm |
Hoog licht | Kern van de reddingslwir de Thermische Camera,Ongekoelde Thermische de Camerakern van LWIR |
640x512 / 17μm de Ongekoelde Module van de Thermische Weergavecamera voor in openlucht, Dierlijke Observatie
PLUG617 is één van de module van de de camerasensor van de STOPreeks ongekoelde thermische die door Globale Sensortechnologie wordt ontwikkeld (GST).
Bestaan uit ongekoelde thermische de camerasensor van 640x512/17µm, volledige reeks optische componenten, de kring van de signaalverwerking en het unieke algoritme van de beeldverwerking, verstrekt de de cameramodule van PLUG617 LWIR duidelijk beeld en superieure prestaties.
Worden de ongekoelde infrarode modules van de STOPreeks speciaal ontwikkeld voor diverse gepersonaliseerde observatievereisten, die diverse standaard industriële interfaces en infrarode lensopties verstrekken om aan specifieke integratievereisten te voldoen. Sommige professionele thermische weergaveoplossingen zijn toegepast op vele toepassingen.
- NETD<30mk>
- Stabiele Prestaties
- Gemakkelijke Integratie & Plug-in
- Duidelijke Beeldkwaliteit & Details
- Sterk Milieuaanpassingsvermogen
Model | PLUG617 |
De Detectorprestaties van IRL | |
Resolutie | 640x512 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk |
Beeldverwerking | |
Framesnelheid | 9Hz/25Hz/30Hz/50Hz/60Hz |
Starttijd | <10s> |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656/LVDS |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 4~6V |
Typische Machtsconsumptie | <1> |
Fysieke Kenmerken | |
Afmeting (mm) | 44.5x44.5x36.6 |
Gewicht | <90g> |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Gemotoriseerde Lens: 75mm/100mm/150mm Ononderbroken Optische zoomfuncties: 30150mm |
De thermische imager van PLUG617 module wordt wijd gebruikt in Veiligheid en de Controle van, in openlucht, de Redding van de Wetshandhaving, Brandbestrijdings en Reddings, van ADAS, UAV Nuttige lading enz.
1. Ruimteresolutie
Als indicator van de duidelijkheid van thermisch beeld, toont het de capaciteit om de ruimtevorm van het doel op te lossen en in (milliradian) mrad gewoonlijk uitgedrukt.
De ruimteresolutie is een maatregel van het kleinste voorwerp dat door de sensor, of het grondgebied kan worden opgelost imaged voor het onmiddellijke gebied van mening (IFOV) van de sensor. IFOV wordt beïnvloed door de grootte van het individuele het ontdekken element, D en de brandpuntsafstand van de lens, f.
Dat is iFOV = D/F
Voor een bepaalde afstand, is de kleinere ruimteresolutiewaarde, kunnen het kleinere doel en de rijkere details worden gezien. Voor een bepaald doel, is de kleinere ruimteresolutiewaarde, zal langere-afstands het worden ontdekt.
