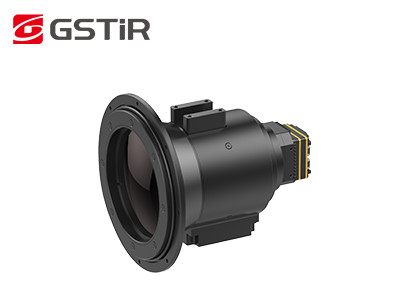

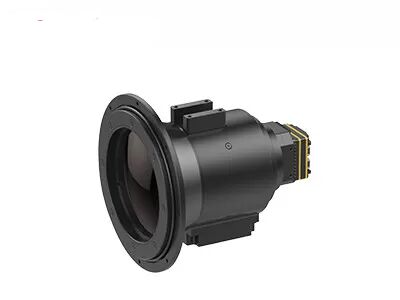

De ongekoelde Thermische Resolutie van de Camerakern 640x512 voor Openlucht Dierlijke Observatie
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 / 17μm | Camera lens | Meerdere beschikbaar |
---|---|---|---|
Gewicht | <90g | NETD | <30mK |
Spectraalgebied | 8~14μm LW | Grootte | 44,5 x 44,5 x 33,6 mm |
Hoog licht | 640x512 Kern van de resolutie de Thermische Camera,Openlucht Thermische Camerakern 640x512 |
640x512 / 17μm de Ongekoelde Module van de Thermische Weergavecamera voor in openlucht, Dierlijke Observatie
PLUG617 is één van de module van de de camerasensor van de STOPreeks ongekoelde thermische die door Globale Sensortechnologie wordt ontwikkeld (GST).
Bestaan uit ongekoelde thermische de camerasensor van 640x512/17µm, volledige reeks optische componenten, de kring van de signaalverwerking en het unieke algoritme van de beeldverwerking, verstrekt de de cameramodule van PLUG617 LWIR duidelijk beeld en superieure prestaties.
Worden de ongekoelde infrarode modules van de STOPreeks speciaal ontwikkeld voor diverse gepersonaliseerde observatievereisten, die diverse standaard industriële interfaces en infrarode lensopties verstrekken om aan specifieke integratievereisten te voldoen. Sommige professionele thermische weergaveoplossingen zijn toegepast op vele toepassingen.
- NETD<30mk>
- Stabiele Prestaties
- Gemakkelijke Integratie & Plug-in
- Duidelijke Beeldkwaliteit & Details
- Sterk Milieuaanpassingsvermogen
Model | PLUG617 |
De Detectorprestaties van IRL | |
Resolutie | 640x512 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk |
Beeldverwerking | |
Framesnelheid | 9Hz/25Hz/30Hz/50Hz/60Hz |
Starttijd | <10s> |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656/LVDS |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 4~6V |
Typische Machtsconsumptie | <1> |
Fysieke Kenmerken | |
Afmeting (mm) | 44.5x44.5x36.6 |
Gewicht | <90g> |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Gemotoriseerde Lens: 75mm/100mm/150mm Ononderbroken Optische zoomfuncties: 30150mm |
De thermische imager van PLUG617 module wordt wijd gebruikt in Veiligheid en de Controle van, in openlucht, de Redding van de Wetshandhaving, Brandbestrijdings en Reddings, van ADAS, UAV Nuttige lading enz.
1. Ongeveer Thermische Detector
Het het werk principe van thermische detectors is voordelen van het thermische effect te nemen om het opsporingselement te verwarmen en hittetransformatie van sommige fysische eigenschappen te veroorzaken zodat de de stralingsenergie van IRL kan worden ontdekt.
De thermische detectorwerken bij kamertemperatuur. Tijdens zijn verrichting, zijn er temperatuurveranderingen, die langzame reactie en een vrij lage die gevoeligheid kunnen hebben met fotondetectors wordt vergeleken.
Er zijn hoofdzakelijk 4 types van de infrarode thermische detector: Thermokoppel/Thermozuil, Pyroelectric-Detector, Thermistor/Bolometer, Microbolometer
2. Hoe werkt de Infrarode Thermische Weergave?
Het infrarode thermische weergavesysteem is een passieve niet-contactopsporing en een identificatie van infrarode technologie. Het concentreert de infrarode straling van de scène op de brandpunts infrarode detector van de vliegtuigserie door het infrarode optische systeem dat door infrarode straling kan overgaan. De thermische detector zet het stralingssignaal van verschillende intensiteit in het overeenkomstige elektrosignaal om, en dan door versterking en videoverwerking, vormt het infrarode beeld dat door de blote ogen kan worden waargenomen.
