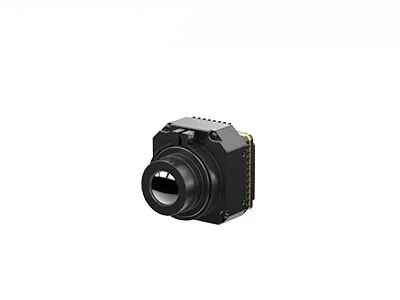

De hoge Kern Ongekoelde NETD 30mk 8~14μm van de Gevoeligheidslwir Thermische Camera
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 400x300 / 17μm | Frame rate | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Spectraalgebied | 8~14μm |
Grootte | 44,5 x 44,5 x 33,6 mm | Gewicht | ≤77g |
Hoog licht | Thermische de Camerakern van NETD 30mk,14um ongekoelde Thermische Camerakern |
De Ongekoelde Kern van de de Thermische Weergavecamera van LWIR 400x300/17μm met Industriële Thermografie
PLUG417R de thermische camerakern gebruikt ongekoelde LWIR infrarode detctor van 400x300/17μm met een facultatieve functie van de temperatuurmeting met metingswaaier van -20℃~150 ℃ voor de meting van de industriële of lichaamstemperatuur. Deze infrarode thermische module kan niet alleen maatregelen de waarde van temperatuur rond u maar ook het thermische weergavecijfer tonen. Zo moet het uw beste keus zijn om de temperatuurverandering te controleren.
Deze kleine infrarode cameramodule kan wijd in infrarode thermische weergavetoepassingen zoals Thermografie, de Inspectie van de Elektriciteitsmacht worden gebruikt, Bouwend Inspectie enz. Het is voordelig aan OEM klanten voor secundaire ontwikkeling en integratie in allerlei thermische imagers en infrarode thermografische camera's.
- NETD<30mk>
- Stabiele Prestaties
- Gemakkelijke Integratie
- Duidelijke Beeldkwaliteit & Details
- Klantgerichte Temperatuurwaaier
- Sterk Milieuaanpassingsvermogen
Model | PLUG417R |
De Detectorprestaties van IRL | |
Resolutie | 400x300 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk> |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz/50Hz/60Hz |
Starttijd | <15s> |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656/LVDS |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 4.5~6V |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~50°C |
Temperatuurwaaier | -20°C~150°C, 100°C~550°C |
Temperatuurnauwkeurigheid | ±2°C of ±2% (neem de Maximumwaarde) |
SDK | ARM/Windows/Linux SDK, Volledig schermthermografie |
Fysieke Kenmerken | |
Afmeting (mm) | 44.5x44.5x36.6 |
Gewicht | ≤77g |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 7.5mm/13mm/19mm/25mm/35mm |
De thermische de camerakern wordt van PLUG417R wijd gebruikt in Electric Power-Inspectie, Beeldverwerking, de Bouwhvac Veiligheid & de Controle van, in openlucht, Brandbestrijding & Redding, Wetshandhaving & Redding, van ADAS, UAV Nuttige lading enz.
1. Ongeveer Thermische Detector
Het het werk principe van thermische detectors is voordelen van het thermische effect te nemen om het opsporingselement te verwarmen en hittetransformatie van sommige fysische eigenschappen te veroorzaken zodat de de stralingsenergie van IRL kan worden ontdekt.
De thermische detectorwerken bij kamertemperatuur. Tijdens zijn verrichting, zijn er temperatuurveranderingen, die langzame reactie en een vrij lage die gevoeligheid kunnen hebben met fotondetectors wordt vergeleken.
Er zijn hoofdzakelijk 4 types van de infrarode thermische detector: Thermokoppel/Thermozuil, Pyroelectric-Detector, Thermistor/Bolometer, Microbolometer
2. Hoe werkt de Infrarode Thermische Weergave?
Het infrarode thermische weergavesysteem is een passieve niet-contactopsporing en een identificatie van infrarode technologie. Het concentreert de infrarode straling van de scène op de brandpunts infrarode detector van de vliegtuigserie door het infrarode optische systeem dat door infrarode straling kan overgaan. De thermische detector zet het stralingssignaal van verschillende intensiteit in het overeenkomstige elektrosignaal om, en dan door versterking en videoverwerking, vormt het infrarode beeld dat door de blote ogen kan worden waargenomen.
