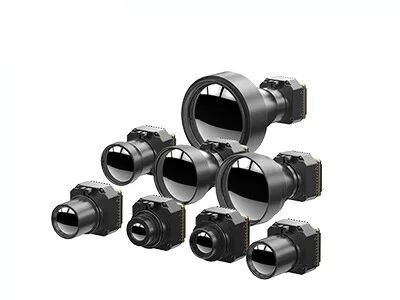

Thermische de Camerakern Ongekoelde 400x300 van LWIR voor de Bouw van HVAC-Veiligheid
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 400x300 / 17μm | Frame rate | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Spectraalgebied | 8~14μm |
Grootte | 44,5 x 44,5 x 33,6 mm | Gewicht | ≤77g |
Hoog licht | Thermische de Camerakern 400x300 van LWIR,Thermische de Camerakern van HVAC LWIR |
400x300 17μM Thermische de Cameramodule van LWIR Ongekoeld met Industriële Thermografie
PLUG417R de thermische camerakern gebruikt ongekoelde LWIR infrarode detctor van 400x300/17μm met een facultatieve functie van de temperatuurmeting met metingswaaier van -20℃~150 ℃ voor de meting van de industriële of lichaamstemperatuur. Deze infrarode thermische module kan niet alleen maatregelen de waarde van temperatuur rond u maar ook het thermische weergavecijfer tonen. Zo moet het uw beste keus zijn om de temperatuurverandering te controleren.
Deze kleine infrarode cameramodule kan wijd in infrarode thermische weergavetoepassingen zoals Thermografie, de Inspectie van de Elektriciteitsmacht worden gebruikt, Bouwend Inspectie enz. Het is voordelig aan OEM klanten voor secundaire ontwikkeling en integratie in allerlei thermische imagers en infrarode thermografische camera's.
- NETD<30mk>
- Stabiele Prestaties
- Gemakkelijke Integratie
- Duidelijke Beeldkwaliteit & Details
- Klantgerichte Temperatuurwaaier
- Sterk Milieuaanpassingsvermogen
Model | PLUG417R |
De Detectorprestaties van IRL | |
Resolutie | 400x300 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk> |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz/50Hz/60Hz |
Starttijd | <15s> |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656/LVDS |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 4.5~6V |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~50°C |
Temperatuurwaaier | -20°C~150°C, 100°C~550°C |
Temperatuurnauwkeurigheid | ±2°C of ±2% (neem de Maximumwaarde) |
SDK | ARM/Windows/Linux SDK, Volledig schermthermografie |
Fysieke Kenmerken | |
Afmeting (mm) | 44.5x44.5x36.6 |
Gewicht | ≤77g |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 7.5mm/13mm/19mm/25mm/35mm |
De thermische de camerakern wordt van PLUG417R wijd gebruikt in Electric Power-Inspectie, Beeldverwerking, de Bouwhvac Veiligheid & de Controle van, in openlucht, Brandbestrijding & Redding, Wetshandhaving & Redding, van ADAS, UAV Nuttige lading enz.
1. Het werk Principe van Infrarode Brandpuntsvliegtuigserie
Een serie van fotogevoelige elementen wordt geschikt op de brandpuntsdetector van de vliegtuigserie. De infrarode die stralen van oneindigheid worden uitgezonden zijn imaged op deze fotogevoelige elementen van de brandpuntsvliegtuigserie door het optische systeem. De detector zet het lichte signaal in een elektrosignaal om en voert integrale versterking, bemonstering, outputbuffer en simultaan overseinend systeem uit, en naar het controlesysteem definitief verzonden om een beeld te vormen.
