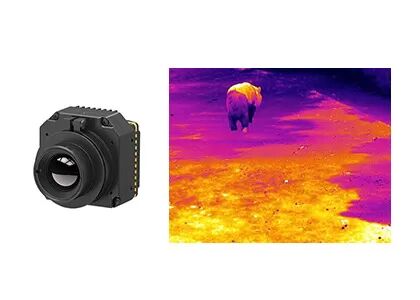

384x288 / 12μm ongekoelde LWIR thermische camerakern voor vloeiende beelden

  • 384x288 / 12μm Uncooled LWIR Thermal Camera Core for Smooth Imaging
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iSE412
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 384x288 / 12μm Framesnelheid 50 Hz
Typisch NETD ≤ 30mK Spectraal bereik 8~14μm
Opstarttijd 6S Afbeeldingsalgoritme NUC/DRC/DNS/DDE/SFFC
Markeren

Lineaire Thermische de Camerakern van LWIR

,

Thermische de Camerakern van 50Hz LWIR
Laat een bericht achter
Productomschrijving
LWIR 384x288 / 12μm ongekoelde warmtebeeldcamerakern
Productoverzicht
Gebaseerd op onze zelfontwikkelde, hoogwaardige thermische detector met keramische behuizing van 384×288/12μm, elimineert de iSE412-infraroodcamerakern de noodzaak van sluiterkalibratie, waardoor problemen met stotteren en ruis tijdens observatie effectief worden opgelost. Om aan de diverse gebruikersbehoeften te voldoen, ondersteunt de iSE412 algoritmen met superresolutie, beeld-in-beeld, aanpasbare OSD, slaapmodus, elektronische zoom en andere functies. Het biedt ook een verscheidenheid aan video-interfaces en lenzen voor eenvoudige integratie. De totale grootte van deze krachtige camerakern is minder dan 25,4 x 25,4 x 22,7 mm, met een kerngewicht van minder dan 26 gram, wat een soepele en stabiele detectie-ervaring oplevert, zelfs onder beperkte ruimte en onder strikte omstandigheden. Het is ideaal voor OEM-klanten voor secundaire ontwikkeling en integratie in allerlei soorten warmtebeeldcamera's en infraroodcamera's.
Belangrijkste kenmerken
  • Sluiterloos ontwerp voor vloeiender kijken
    • Er is geen sluiterkalibratie vereist tijdens het gebruik, waardoor beeldstotteren wordt geëlimineerd dat vaak voorkomt bij traditionele sluitergebaseerde systemen
    • Stille werking zorgt voor discreet gebruik zonder mechanisch geluid
  • Compact en lichtgewicht, flexibel voor integratie
    • Totale systeemafmetingen zo klein als 25,4×25,4×22,7 mm, naakt kerngewicht ≤26±1,5g
    • Het ruimtebesparende structurele ontwerp maakt een flexibele systeemindeling en -integratie mogelijk
  • Functierijke, naadloze integratie
    • Ondersteunt algoritmen met superresolutie, beeld-in-beeld, aanpasbaar OSD, slaapmodus, kalibratie met één klik en compatibiliteit met verschillende Micro OLED-schermen
    • Compatibel met meerdere optische lenzen en uitbreidingscomponenten voor eenvoudige secundaire ontwikkeling en systeemaanpassing
Productspecificaties
Model iSE412
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 384×288
Pixelgrootte 12μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤30mK
Beeldverwerking
Effectieve pixels 384×288
Digitale framesnelheid 50 Hz
Opstarttijd 6s
Digitale video YUV420/YUV422/RGB888/RAW
Afbeeldingsalgoritme NUC/DRC/DNS/DDE/SFFC
Sluiterloos Ondersteund
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Beeldrichting Horizontaal/Verticaal/Diagonaal
Digitale zoom 1x/2x/4x/8x
Beeldhelderheid Automatisch/Handmatig
Beeldcontrast Automatisch/Handmatig
Compensatiemodus Handmatig
Elektrisch
Standaard externe interface
50-pins: BP040SB-50-0114-B-R0
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Uitbreidingscomponenten USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische interface
Voedingsspanning 2,7V~5,3V
Typisch stroomverbruik 0,8 W bij 50 Hz bij 23 ± 3 ℃
Mechanisch/Lens
Naakte kerngrootte (mm) 25,4×25,4×22,7 φ36×24,3
Naakt kerngewicht (g) 26±1,5 28±1,5
Optische lens
Vaste focus athermisch: 4,9/9,1/13/19 mm
Vaste focus athermisch: 25 mm/35 mm
Sluitercomponenten Optioneel
Trillingen 5,35 g, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer 1500 g bij 0,4 ms
Beschermingsniveau IP67 (voorlens)
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Certificering ROHS2.0/BEREIK
Industriële toepassingen
De iSE412 thermische camerakern wordt veel gebruikt in industriële visie, brandbestrijding en redding, veiligheidstoezicht, buitenobservatie, machinevisie, consumentenelektronica en meer.
Onze manier van dienstverlening
Voorverkoop
  • Vereistenanalyse
  • Scenariobeoordeling
  • Productselectie
  • Aangepaste oplossingen
Inzet
  • Snelle levering
  • Systeemintegratie en testen
  • Technische opleiding
  • Toepassingsbegeleiding
After-sales
  • Diagnose op afstand
  • Garantieservice
  • Firmware-upgrades
  • Technisch Onderhoud
Veelgestelde vragen
Wat is DRI-bereik?
DRI-bereik is een manier om de afstand te meten waarop een infrarooddetector een beeld van een specifiek doel kan produceren en kan worden onderverdeeld in detectiebereik, herkenningsbereik en identificatiebereik.

D (detectie):vermogen om een ​​object van de achtergrond te onderscheiden
R (herkenning):mogelijkheid om de objectklasse te classificeren (dier, mens, voertuig, boot …)
ik (identificatie):vermogen om het object in details te beschrijven (een man met een hoed, een hert, een jeep …)

Volgens de criteria van Johnson is, wanneer de waarschijnlijkheid dat details van het doel zichtbaar zijn op de DRI-afstand 50%, het minimale aantallijnparen van het doel 1:3:6 (of 1:4:8), en het overeenkomstige minimumaantal pixels 2:6:12 (of 2:8:16).

Aangenomen dat de doeldiameter H is, de brandpuntsafstand f, de pixelgrootte d en het aantal lijnparen n is, dan is de kijkafstand L=H×f/(2n×d)
