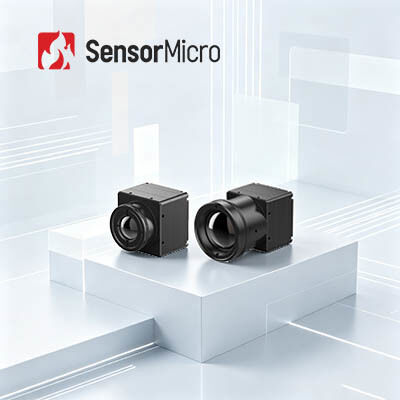

384x288 resolutie 17μm Pixelgrootte LWIR Ongekoelde warmtebeeldcamerakern voor industriële visie
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT417G3 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 384x288 / 17μm | Framesnelheid | 25 Hz/30 Hz/50 Hz |
|---|---|---|---|
| NETD | ≤30mK/F1.0/25℃ | Spectraal bereik | 8~14μm |
| Maat | 25,4 mm × 25,4 mm × 16,5 mm | Gewicht | 16,6 ± 1 g |
| Markeren | Thermische de Cameramodule van ADAS LWIR,Thermische de Cameramodule van 30mK LWIR |
||
Productomschrijving
LWIR 384x288 / 17μm Onverkoelde thermische beeldcamera kern voor industriële visie
Productbeschrijving
De COIN417G3 infraroodcamera kern integreert een 384×288/17μm wafer-niveau infrarood detector gekoppeld aan geüpgraded professionele beeldverwerking algoritmen voor onmiddellijke, soepele thermische beeld output.Met een laag stroomverbruik en standaardinterfacecompatibiliteit voor de gehele industrie, deze kosteneffectieve thermische module bereikt een typische NETD lager dan 30mK voor zeer gevoelige thermische detectie.0, DVP, LVDS en BT656, levert zowel RAW als YUV beeldgegevens met seriële poortcontrole.Het versnelt product iteratie voor industriële visie, nachtbeveiligingsbewaking, buitenobservatie, AIoT en ADAS-intelligente rijtoepassingen.
Hoofdkenmerken
- Uitgebreide functionaliteit, kosteneffectief ontwerp
Ontwikkeld met behulp van een kosteneffectieve wafer-level verpakkingsdetector geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren. - Uitstekende prestaties, superieure beeldvorming
Hoge gevoeligheid met een typische NETD≤30mK. De volgende generatie beeldalgoritmen leveren duidelijker, scherpere thermische beelden. - Flexibele uitbreiding, snelle integratie
Meerdere optische lensopties beschikbaar voor verschillende toepassingsscenario's. Ondersteunt USB2.0/DVP/LVDS/BT.656 beelduitvoerinterfaces.
Productspecificaties
| Model | COIN417G3 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 384 × 288 |
| Pixelgrootte | 17 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 30mK/F1.0/25°C |
| Beeldverwerking | |
| Digitale beeldsnelheid | 25/30/50Hz |
| Starttijd | 6s |
| Analoog video | PAL/NTSC |
| Digitale video | RAW/YUV422 |
| Afbeeldingsalgoritme | Correctie voor niet-eenvormigheid (NUC) 3D geluidsreductie (3DNR) 2D-geluidsonderdrukking (DNS) Dynamische bereikcompressie (DRC) Kanteverbetering (EE) |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | ICC-software - Module Control & Video Display |
| Elektrische apparatuur | |
| Standaard externe interface | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Man) |
| Uitbreidingsbord | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Communicatie-interface | TTL-232/USB2.0 |
| Digitale video-interface | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Voedingsspanning | 4.5 tot en met 5,5 V |
| Typisch energieverbruik | 0.65W |
| Mechanische apparatuur | |
| Grootte van de holle kern ((mm) | 25.4mm × 25.4mm × 16.5mm |
| Naakt kerngewicht ((g) | 16.6±1 |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C~+70°C |
| Bergingstemperatuur | -45°C~+85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | Willekeurige trillingen, 5,35 gram, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer |
| Certificering | RoHS2.0/REACH |
| Optische lens | |
| Optische lens | Fixed Focus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Beschermingsniveau | IP67 ((Voorlens) |
Industriële toepassingen
De COIN417G3 thermische camera-kern wordt veel gebruikt in industriële visie, beveiligingsbewaking, brandbestrijding en redding, buiten, machinevisie, ADAS enz.
Een gestandaardiseerde dienst
- Volledige documentatie:Producthandleidingen, installatiegids en selectieverwijzingen.
- Ontwikkelings- en testhulp:Geïntegreerd testen van monsters, evaluatie van prestaties en verificatie van parameters makkelijk gemaakt.
- Geavanceerde ontwikkelaar toolkit:SDK's, API's, algoritmen en debugging tools voor diepe integratie.
- Technische ondersteuning op afstand:24/7 ondersteuning - snelle reactie en tijdige oplossing voor kritieke problemen.
- Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Vaak gestelde vragen
Metalen verpakkingen
Metalen verpakkingen maken gebruik van een metalen buiskap, een thermo-elektrische koeler (TEC) en een zuilvormige getter.De TEC speelt een belangrijke rol bij het stabiliseren van de werktemperatuur zodat de infrarooddetector bij kamertemperatuur werkt, waardoor het vermogen van sensoren voor thermische beeldvorming om zich aan te passen aan extreme omgevingen, zoals zware mist, regen en sneeuw, enz., wordt verbeterd.
Het nadeel is echter dat de kosten te hoog zijn, meer dan 60% van de totale productiekosten van de gehele niet-gekoelde producten vertegenwoordigen, en een lange productiecyclus veroorzaken.Een dergelijke verpakkingsmethode is geschikt voor high-end toepassingen.
