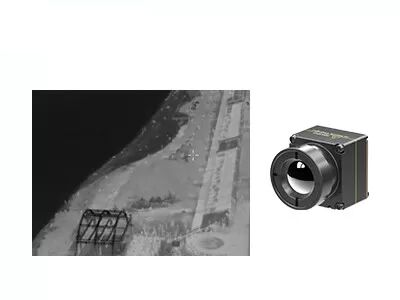

UAV de Module640x512 Resolutie van de Nuttige ladings Ongekoelde Thermische Camera

Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL612R pro
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Resolutie 640x512 Machtsconsumptie 0,7 W
Spectraalgebied 8~14μm Pixelhoogte 12μm
Typische NETD ≤40mk Frame rate 30Hz
Hoog licht

640x512 Module van de resolutie de Thermische Camera

,

UAV Module van de Nuttige ladings de Thermische Camera

,

Ongekoelde Thermische Camera 640x512

Laat een bericht achter
Productomschrijving

De uiterst kleine Kern 640x512 12um van de Grootte Ongekoelde Infrarode Camera voor UAV Nuttige lading


Productomschrijving


Als belangrijke fabrikant van gekoelde ongekoelde infrarode detectors & thermische modules, boren de Globale Technologie developes een uiterst kleine grootte en de lichtgewicht infrarode thermische weergave iTL612R uit Pro, die de compacte versie van infrarode camerakern iTL612R is.

Volledig georiënteerd voor ruilmiddel-C (grootte-gewicht-en macht-kosten), zijn de grootte en het gewicht van Pro infrarode de camerakern van iTL612R reeds bij het front in de industrie geweest. Het is de beste keus voor klanten die hebben vereisten op grootte en gewicht beperken wanneer het integreren van hun eigen hommels.

Verstrekkend 640×512/12μm zelf-ontwikkelde wafeltje-vlakke infrarode detector, de rang IP67 van de lensbescherming, weergave en van de temperatuurmeting versie, en diverse SDK-oplossingen, bereikt iTL612R de Pro thermische module aan ruimtebeperkingen met kleinere grootte en lichter gewicht antwoordt, langere levensduur batterij met lagere machtsconsumptie, overwint integratiemoeilijkheden op het elektronikagebied van de consument, en verstrekt meer oplossingen voor compacte en draagbare producten.

Het wordt speciaal ontwikkeld voor het gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp bij rampen & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz.


Hoofdlijnen


Compact & Lichtgewichtontwerp
• Grootte: 17mm×17mm×22mm (met 9.1mm lens)
• Gewicht: 13g (met 9.1mm lens)
• Machtsconsumptie zo laag zoals 0.7W
Duidelijk Beeld & Nauwkeurige Radiometrie
• Het gloednieuwe algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Steunvensters/Linux/ARM SDK
• Regionale steun, punt & isothermtemperatuurmeting
Diverse Interfaces voor Gemakkelijke Integratie
• DVP/LVDS/USB2.0 interfaces, RAW/YUV-de output van beeldgegevens, seriële poortcontrole


Productspecificaties



ModeliTL612R pro
De Detectorprestaties van IRL
Gevoelig MateriaalVanadiumoxyde
Resolutie640×512
Pixelgrootte12μm
Spectrale Waaier8~14μm
Typische NETD≤40mk
Beeldverwerking
Framesnelheid30Hz
Starttijd5s
Digitale VideoRAW/YUV/BT656
BeeldalgoritmeNiet-uniformiteitscorrectie (NUC)
3D Lawaaivermindering (3DNR)
DE-lawaai (DNS)
Dynamisch bereikcompressie (DRC)
Randverhoging (EE)
BeeldvertoningZwarte Hete/Witte Hete/Pseudokleur
PC-Software
ICC SoftwareModulecontrole & Videovertoning
Elektrospecificaties
Standaard Externe Interface30Pin_HOURS: DF40C-30DP-0.4V (51), (UREN, Mannetje)
USB-UitbreidingsraadType-c
Communicatie InterfaceRS232-TTL/USB2.0
Digitale VideointerfaceCMOS8/USB2.0
Leveringsvoltage4.0-5.0V V VDC
Typische Machtsconsumptie0.7W
Temperatuurmeting
Werkende Temperatuurwaaier-10°C~+50°C
De Waaier van de temperatuurmeting-20°C~+150°C, 0°C~550°C; Steunaanpassing en Uitbreiding
De Nauwkeurigheid van de temperatuurmetingGroter van ±2°C of ±2% (@23℃±3℃)
Regionale TemperatuurmetingSteun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur
SDKSteunvensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur
Fysieke Kenmerken
Grootte (mm)17×17×22 (met 9.1mm Lens)
Gewicht13g (met 9.1mm Lens)
Milieuaanpassingsvermogen
Werkende Temperatuur-40°C~+70°C
Opslagtemperatuur-45°C~+85°C
VochtigheidNon-condensing 5%~95%,
Trilling5.35grms, As 3
SchokHelft-sinus Golf, 40g/11ms, 3 As 6 Richting
CertificatenROHS2.0/REACH
Optica
Facultatieve LensVaste Athermal Nadruk: 9.1mm



Industriële Toepassingen


De Pro de thermische weergavemodule van iTL612R kan in UAV nuttige lading en wearable apparaten worden geïntegreerd zodat wijd op gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz. wordt gebruikt.
UAV de Module640x512 Resolutie van de Nuttige ladings Ongekoelde Thermische Camera 0

Globale Sensortechnologie


UAV de Module640x512 Resolutie van de Nuttige ladings Ongekoelde Thermische Camera 1
UAV de Module640x512 Resolutie van de Nuttige ladings Ongekoelde Thermische Camera 2


FAQs


1. Hoe werkt ongekoelde brandpuntsmicrobolometer van de vliegtuigserie?
Door het principe van infrarood stralend thermisch effect te gebruiken, zet de ongekoelde infrarode detector infrarode stralingsenergie in thermische energie met infrarood absorptiemateriaal om, zodat de temperatuur van het gevoelige materiaal stijgt. Dan, een bepaalde fysische parameter van de gevoelige materiële wijzigingen dienovereenkomstig en bekeerlingen in elektrosignaal of zichtbaar licht signaal door een bepaald die omzettingsmechanisme wordt ontworpen om de opsporing van het voorwerp te realiseren.

2. Wat is het voordeel van ongekoelde infrarode detector?
De ongekoelde infrarode brandpuntsvliegtuigdetector vergt geen apparaat Geïntegreerd van de Dewarvat Koeler Assemblage (IDCA) en kan bij kamertemperatuur werken. Het heeft etc. de voordelen van snel begin, lage machtsconsumptie, kleine grootte, lichtgewicht, met lange levensuur, lage kosten. Hoewel de gevoeligheid van ongekoelde infrarode brandpuntsvliegtuigdetector niet zo goed is zoals dat van gekoelde infrarode detectors, na jaren van ontwikkeling, zijn zijn kostenprestaties duidelijk beter dan de gekoelde detector geweest, die een breder toepassingsvooruitzicht heeft.

3. Classificatie van Infrarode Brandpuntsvliegtuigseries
Volgens de het koelen methode, kan de infrarode brandpuntsvliegtuigserie in gekoelde en ongekoelde thermische weergavedetectors worden verdeeld. De gekoelde infrarode detector van FPA keurt snel hoofdzakelijk Dewarvatfles goed/begint momenteel throttling ijskast en Dewarvatfles/Stirling-cyclusijskast. Terwijl de ongekoelde thermische IRL detector van FPA bij kamertemperatuur werkt. Het is de kern van ongekoeld thermische weergavesysteem. De gemeenschappelijkste warmtegevoelige materialen omvatten vanadiumoxyde (Vox) en amorf silicium (a-Si). Het materiaal van het vanadiumoxyde is de heersende stromingskeus in de huidige markt; het heeft een weerstandscoëfficiënt op hoge temperatuur, en hoge thermische gevoeligheid.
