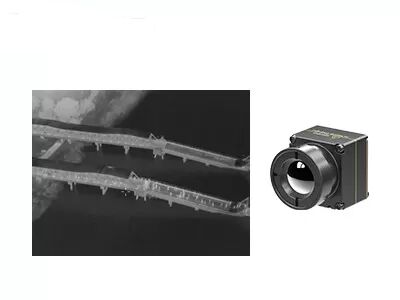

Een lichtgewicht ongecooide infraroodcamera-kern met een resolutie van 640×512 en een spectraal bereik van 8~14 μm

  • Lightweight Uncooled Infrared Camera Core with 640×512 Resolution and 8~14μm Spectral Range
  • Lightweight Uncooled Infrared Camera Core with 640×512 Resolution and 8~14μm Spectral Range
Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL608
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Spectraal bereik 8~14μm Oplossing 640x512
Stroomverbruik 0,4 W Typisch NETD ≤30mK
Pixelafstand 12μm Framesnelheid 30/50 Hz
Markeren

Infrarode Camerakern 8um

,

Lichtgewicht Ongekoelde Infrarode Camerakern

,

UAV de Kern van de Nuttige ladingscamera
Laat een bericht achter
Productomschrijving
Lichtgewicht, ongekoelde infraroodcamerakern 8~14μm met WLP 640*512/8μm infrarooddetector
Lichtgewicht, ongekoelde infraroodcamerakern 8~14 μm met WLP 640*512/8μm infrarooddetector
De iTL608 thermische camerakern levert laboratoriumprecisie voor civiele en industriële thermische beeldvorming en integreert geavanceerde VOx-ongekoelde infraroodsensortechnologie om zeer nauwkeurige temperatuurdetectie mogelijk te maken. De ultrakleine pixelstructuur van 8 μm en de hoge-definitieresolutie van 640*512 leggen ingewikkelde thermische details vast, terwijl de toonaangevende thermische gevoeligheid van NETD ≤30 mK subtiele temperatuurafwijkingen nauwkeurig identificeert die standaardmodules niet kunnen detecteren.
Het bestrijkt de standaard langegolf-infraroodband van 8-14 μm en biedt zeer betrouwbare detectie van omgevingsdoelen voor dagelijkse en industriële scenario's. Uitgerust met adaptieve NUC-uniformiteitscorrectie en 3DNR-ruisonderdrukkingstechnologie, elimineert de kern beeldvervorming en korrel, waardoor uniforme, heldere en stabiele thermische video wordt geleverd. Gecombineerd met een hoge responssnelheid en duurzaamheid bij brede temperaturen, dient het als een premium kernoplossing voor uiterst nauwkeurige temperatuurmetingen en intelligente bewaking.
Belangrijkste kenmerken
  • Extreem lichtgewicht ontwerp
    • Compact formaat van 13 * 13 * 18,3 mm en een gewicht van 6,7 ±1,5 g (inclusief een 6 mm lens)
    • Een van de hoogste niveaus van integratie in zijn klasse
  • Hoge gevoeligheid, nauwkeurige detectie
    • Ultrakleine pixelgrootte van 8 μm met een resolutie van 640 * 512, voor fijne details en heldere beelden
    • Typische NETD ≤ 30 mK, waardoor betrouwbare detectie van subtiele temperatuurverschillen mogelijk is
  • Vereenvoudigde ontwikkeling, snelle integratie
    • Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen
    • Ondersteunt meerdere beelduitvoerinterfaces, waaronder MIPI/USB 2.0/BT.656
    • Uitvoer van RAW- en YUV-beeldgegevens, met bediening via seriële poort/I2C
Productspecificaties
Model iTL608
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 640*512
Pixelgrootte 8μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤30mK
Beeldverwerking
Digitale framesnelheid 30/50 Hz
Opstarttijd ≤6s
Digitale video RAW/YUV/TMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
Software Modulebediening en videoweergave
Elektrisch
Standaard externe interface 34Pin_Connector-interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/USB2.0/I2C
Digitale video-interface MIPI/USB2.0/BT.656
Voedingsspanning 4-5,5V
Typisch stroomverbruik 0,4 W
Mechanisch
Grootte (inclusief lens) Met 6 mm lens: 13 * 13 * 18,3 mm (buitendiameter lens Φ12,3 mm)
Met 8,7 mm lens: 13 * 13 * 19,8 mm (buitendiameter lens Φ15,6 mm)
Met 16,7 mm lens: 13 * 13 * 27,9 mm (buitendiameter lens Φ22,2 mm)
Met 30 mm lens: 13 * 13 * 39 mm (buitendiameter lens Φ36 mm)
Gewicht (inclusief lens) 6,7 ± 1,5 g (lens van 6 mm)
7,5 ± 1,5 g (8,7 mm-lens)
17 ± 1,5 g (16,7 mm-lens)
42,7 ± 1,5 g (30 mm-lens)
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen 5,35 gram, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens Vaste focus athermisch: 6/8,7/16,7/30 mm
Industriële toepassingen
De iTL608 warmtebeeldmodule kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten enz.
Uw vertrouwde partner in infrarooddetectie
  • Diepe technische expertise- Met vele jaren ervaring in het onderzoek, de ontwikkeling en de toepassing van infraroodsensortechnologie hebben we sterke capaciteiten opgebouwd op het gebied van chipontwerp, waferfabricage, verpakking en testen, evenals systeemintegratie.
  • Gericht op innovatie en praktische implementatie in infrarooddetectie- We streven naar technologische doorbraken op het gebied van thermische beeldvorming, waarbij we voortdurend de grenzen verleggen op het gebied van NETD, SWaP en bedrijfstemperatuur.
  • Gediversifieerde productportfolio- Gesteund door onafhankelijk R&D en meerdere technische trajecten, bieden we een uitgebreid assortiment infrarooddetectiecomponenten, zowel gekoeld als ongekoeld.
  • Strenge betrouwbaarheidsvalidatie zorgt voor kwaliteitsborging- Ondersteund door een robuust kwaliteitsmanagementsysteem ondergaan onze producten tijdens de productie meerdere testprocedures.
  • Professionele technische ondersteuning en gezamenlijke ontwikkelingsdiensten- Ons engineeringteam werkt nauw samen met de R&D- en productteams van klanten om de systeemintegratie te versnellen en de efficiëntie te verbeteren.
Veelgestelde vragen
Wat is een MCT/HgCdTe-detector?
MCT, ook wel HgCdTe genoemd, verwijst naar kwik-cadmium-telluride, een chemische verbinding van cadmiumtelluride (CdTe) en kwiktelluride (HgTe) en een veelgebruikt materiaal in fotodetectoren. MCT/HgCdTe-detector is een fotogeleidende detector die in een cryogene omgeving werkt en infraroodstraling kan detecteren. Het is gevoeliger dan de thermische sensoren.
Wat is T2SL-detector?
T2SL verwijst naar Type-II Superlattice, een kunstmatig materiaal met afwisselende groei, periodieke heterojunctie op nanometergrootte. Het heeft een hoge uniformiteit en superieure optische eigenschappen, zoals een grote effectieve elektronenmassa, een grote absorptiecoëfficiënt en een hoge kwantumefficiëntie. Vergeleken met de MCT-infrarooddetector heeft de T2SL-infrarooddetector een goede materiaaluniformiteit, lage kosten en vergelijkbare prestaties als de MCT-infrarooddetector in de midden- en langegolfband, maar heeft hij grote voordelen in de zeer lange golfband.
