De uiterst kleine Kern 40mk 0.7W van de Grootte Ongekoelde Infrarode Camera voor UAV Nuttige lading
![](/images/productalert.jpg)
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0,7 W |
---|---|---|---|
Spectraalgebied | 8~14μm | Pixelhoogte | 12μm |
Typische NETD | ≤40mk | Frame rate | 30Hz |
Hoog licht | Ongekoelde Infrarode Camerakern 40mk,Infrarode Camerakern 0.7W,UAV Nuttige ladings Ongekoelde Thermische Camera |

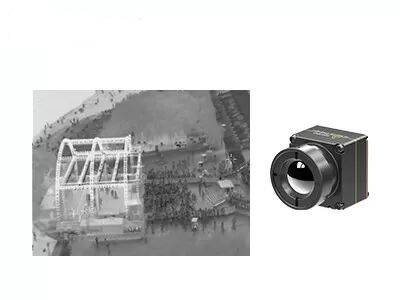

De uiterst kleine Kern 640x512 12um van de Grootte Ongekoelde Infrarode Camera voor UAV Nuttige lading
Als belangrijke fabrikant van gekoelde ongekoelde infrarode detectors & thermische modules, boren de Globale Technologie developes een uiterst kleine grootte en de lichtgewicht infrarode thermische weergave iTL612R uit Pro, die de compacte versie van infrarode camerakern iTL612R is.
Volledig georiënteerd voor ruilmiddel-C (grootte-gewicht-en macht-kosten), zijn de grootte en het gewicht van Pro infrarode de camerakern van iTL612R reeds bij het front in de industrie geweest. Het is de beste keus voor klanten die hebben vereisten op grootte en gewicht beperken wanneer het integreren van hun eigen hommels.
Verstrekkend 640×512/12μm zelf-ontwikkelde wafeltje-vlakke infrarode detector, de rang IP67 van de lensbescherming, weergave en van de temperatuurmeting versie, en diverse SDK-oplossingen, bereikt iTL612R de Pro thermische module aan ruimtebeperkingen met kleinere grootte en lichter gewicht antwoordt, langere levensduur batterij met lagere machtsconsumptie, overwint integratiemoeilijkheden op het elektronikagebied van de consument, en verstrekt meer oplossingen voor compacte en draagbare producten.
Het wordt speciaal ontwikkeld voor het gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp bij rampen & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz.
Compact & Lichtgewichtontwerp
• Grootte: 17mm×17mm×22mm (met 9.1mm lens)
• Gewicht: 13g (met 9.1mm lens)
• Machtsconsumptie zo laag zoals 0.7W
Duidelijk Beeld & Nauwkeurige Radiometrie
• Het gloednieuwe algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Steunvensters/Linux/ARM SDK
• Regionale steun, punt & isothermtemperatuurmeting
Diverse Interfaces voor Gemakkelijke Integratie
• DVP/LVDS/USB2.0 interfaces, RAW/YUV-de output van beeldgegevens, seriële poortcontrole
Model | iTL612R pro |
De Detectorprestaties van IRL | |
Gevoelig Materiaal | Vanadiumoxyde |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | ≤40mk |
Beeldverwerking | |
Framesnelheid | 30Hz |
Starttijd | 5s |
Digitale Video | RAW/YUV/BT656 |
Beeldalgoritme | Niet-uniformiteitscorrectie (NUC) 3D Lawaaivermindering (3DNR) DE-lawaai (DNS) Dynamisch bereikcompressie (DRC) Randverhoging (EE) |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
PC-Software | |
ICC Software | Modulecontrole & Videovertoning |
Elektrospecificaties | |
Standaard Externe Interface | 30Pin_HOURS: DF40C-30DP-0.4V (51), (UREN, Mannetje) |
USB-Uitbreidingsraad | Type-c |
Communicatie Interface | RS232-TTL/USB2.0 |
Digitale Videointerface | CMOS8/USB2.0 |
Leveringsvoltage | 4.0-5.0V V VDC |
Typische Machtsconsumptie | 0.7W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~+50°C |
De Waaier van de temperatuurmeting | -20°C~+150°C, 0°C~550°C; Steunaanpassing en Uitbreiding |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±2°C of ±2% (@23℃±3℃) |
Regionale Temperatuurmeting | Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur |
SDK | Steunvensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Grootte (mm) | 17×17×22 (met 9.1mm Lens) |
Gewicht | 13g (met 9.1mm Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40°C~+70°C |
Opslagtemperatuur | -45°C~+85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Certificaten | ROHS2.0/REACH |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 9.1mm |
De Pro de thermische weergavemodule van iTL612R kan in UAV nuttige lading en wearable apparaten worden geïntegreerd zodat wijd op gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz. wordt gebruikt.
1. Wat is thermische gevoeligheid?
De thermische Gevoeligheid, ook genoemd NETD (Lawaai Gelijkwaardig Temperatuurverschil), is een zeer belangrijke parameter voor de evaluatie van middelgrote golf (MWIR) en camera's de lange van de golf (LWIR) thermische weergave. Het is direct verwant die met de duidelijkheid door thermische imager wordt gemeten. Het is een numerieke waarde die de signal-to-noise verhouding van het temperatuurverschil vertegenwoordigen en gemeten in milliKelvins (mk). Kleiner de thermische gevoeligheidswaarde, hoger de gevoeligheid en duidelijker het beeld.
2. Wat zijn de toepassingen van thermische weergave?
De temperatuurmeting en de weergave voor alle weersomstandigheden zijn twee basisfuncties van infrarode thermische weergavetechnologie. Ontwikkeld die producten op deze twee technologieën worden de gebaseerd worden wijd gebruikt in veiligheid & controle, UAV nuttige lading, industriële inspectie, brandbestrijdings, vooruitlopend onderhoud, ADAS, epidemische preventie, AIoT enz.
3. Classificatie van Infrarode Brandpuntsvliegtuigseries
Volgens de het koelen methode, kan de infrarode brandpuntsvliegtuigserie in gekoelde en ongekoelde thermische weergavedetectors worden verdeeld. De gekoelde infrarode detector van FPA keurt snel hoofdzakelijk Dewarvatfles goed/begint momenteel throttling ijskast en Dewarvatfles/Stirling-cyclusijskast. Terwijl de ongekoelde thermische IRL detector van FPA bij kamertemperatuur werkt. Het is de kern van ongekoeld thermische weergavesysteem. De gemeenschappelijkste warmtegevoelige materialen omvatten vanadiumoxyde (Vox) en amorf silicium (a-Si). Het materiaal van het vanadiumoxyde is de heersende stromingskeus in de huidige markt; het heeft een weerstandscoëfficiënt op hoge temperatuur, en hoge thermische gevoeligheid.
